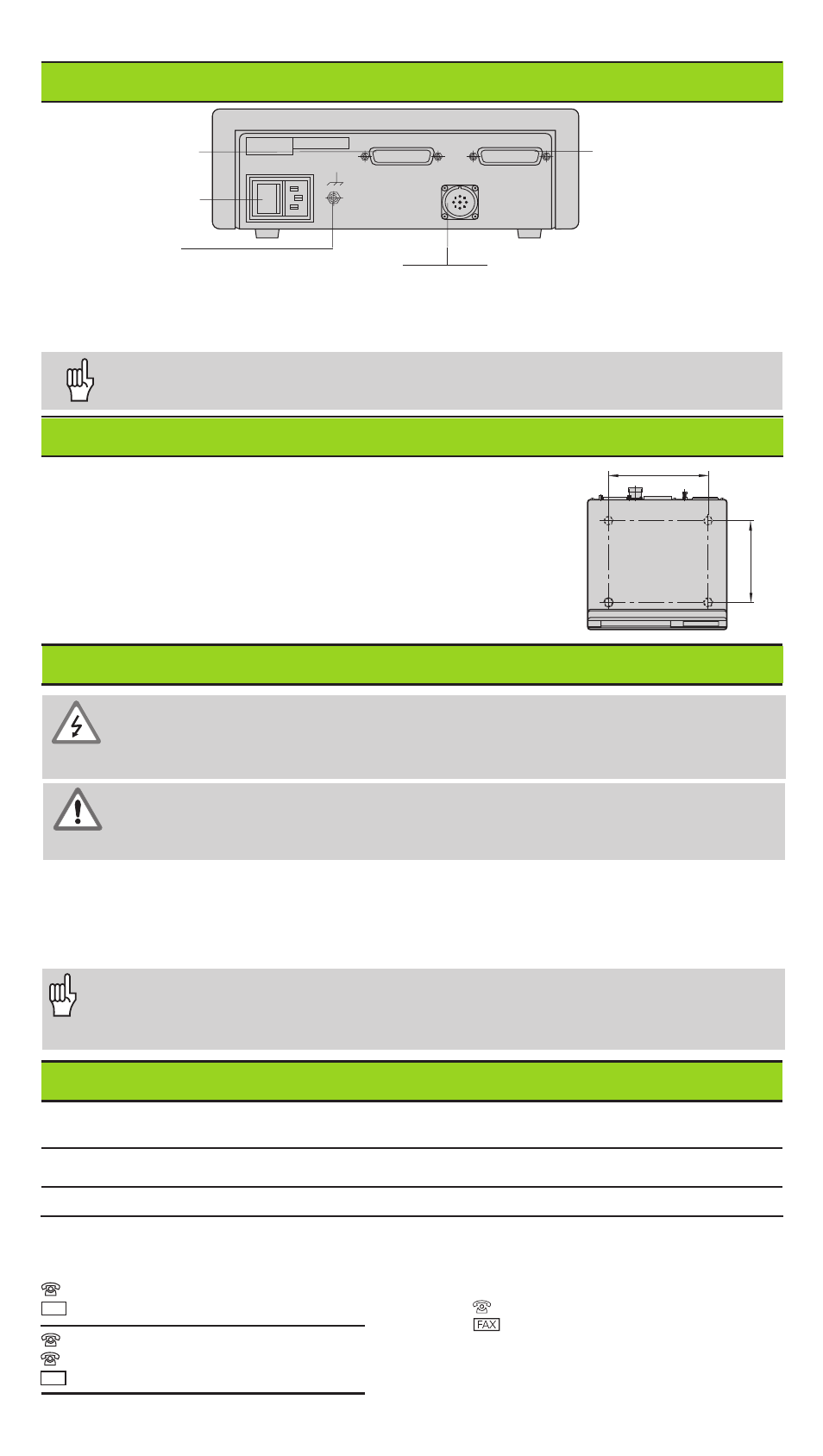

Face arrière
Interface données
V.24 / RS-232-C
Commutateur
secteur
Pose et fixation
Vous pouvez fixer la visualisation à plat sur un support au
moyen de vis M4.
Les visualisations peuvent également être empilées.
Des adhésifs (compris dans la fourniture) permettent
d'empêcher que les visualisations ne glissent.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
±
.008"
284 250-36 · SW 246 183 01 · 3 · 7/98 · H · Printed in Germany · Sous réserve de modifications
Les interfaces X1, X31 et X41 sont conformes à l'„isolation électrique du
secteur“ selon EN 50 178.
Tension d'alimentation et raccordement secteur
Alimentation à découpage à sélection automatique de la tension au primaire
Plage de tension 100 V à 240 V (– 15 % à + 10 %), fréquence 48 Hz à 62 Hz,
Consommation 8 W typ., fusible secteur F 1 A dans l'appareil.
Section min. du câble secteur: 0,75 mm
2
Conditions d'environnement
Plage température Travail: 0 °C à +45 °C; stockage –30 °C à +70 °C
Humidité Moy. annuelle: F
rel
< 75 %; humidité max.: F
rel, max
< 90 %
Poids 1,5 kg
ND 261 V, Id.-Nr. 322 352 ..
Entrée système de mesure angulaire:
1 V
CC
. Câble de raccordement max.
60 m. Fréqu. d'entrée max.: 300 kHz
ND 261 A, Id.-Nr. 283 482 ..
Entrée système de mesure angulaire:
11 µA
CC
. Câble de raccordement max.
30 m. Fréqu. d'entrée max.: 100 kHz
Mise à la terre
X1
X31 (V.24 /RS-232-C) X41 (EXT)
100 ... 240 V
50 ... 60 Hz
Raccordement
Sub-D EXT
Risque de décharge électrique!
Avant l'ouverture du boîtier, retirer la prise secteur.
Raccorder à la terre! La mise à la terre ne doit jamais être interrompue.
Danger pour les composants internes!
Ne brancher ou débrancher les connecteurs qu'après mise hors tension.
N'utiliser que des fusibles de rechange conformes aux fusibles d'origine.
Pour améliorer l'antiparasitage, reliez la prise de terre sur la face arrière de
l'appareil au point de terre central de la machine (section min. du câble de
liaison: 6 mm
2
)
