ENTRETIEN
Feux
Remplacement du boîtier de phare
1. Retirer les deux vis sur les coins inférieurs avant du boîtier de phare.
2. Soulever légèrement le boîtier tout en appuyant sur les languettes
situées à l’arrière de ce boîtier.
3. Soulever le couvercle du boîtier et débrancher le faisceau de fils de
l’indicateur de vitesse.
4. Débrancher le faisceau de fils du phare.
5. Utiliser un petit tournevis pour retirer les joints toriques des pattes
de montage de phare.
6. Tirer le boîtier du phare vers le haut pour le libérer des languettes de
blocage.
7. Soulever le bouton de réglage pour le libérer des languettes de
blocage.
8. Retirer l’ensemble du module avec
précaution.

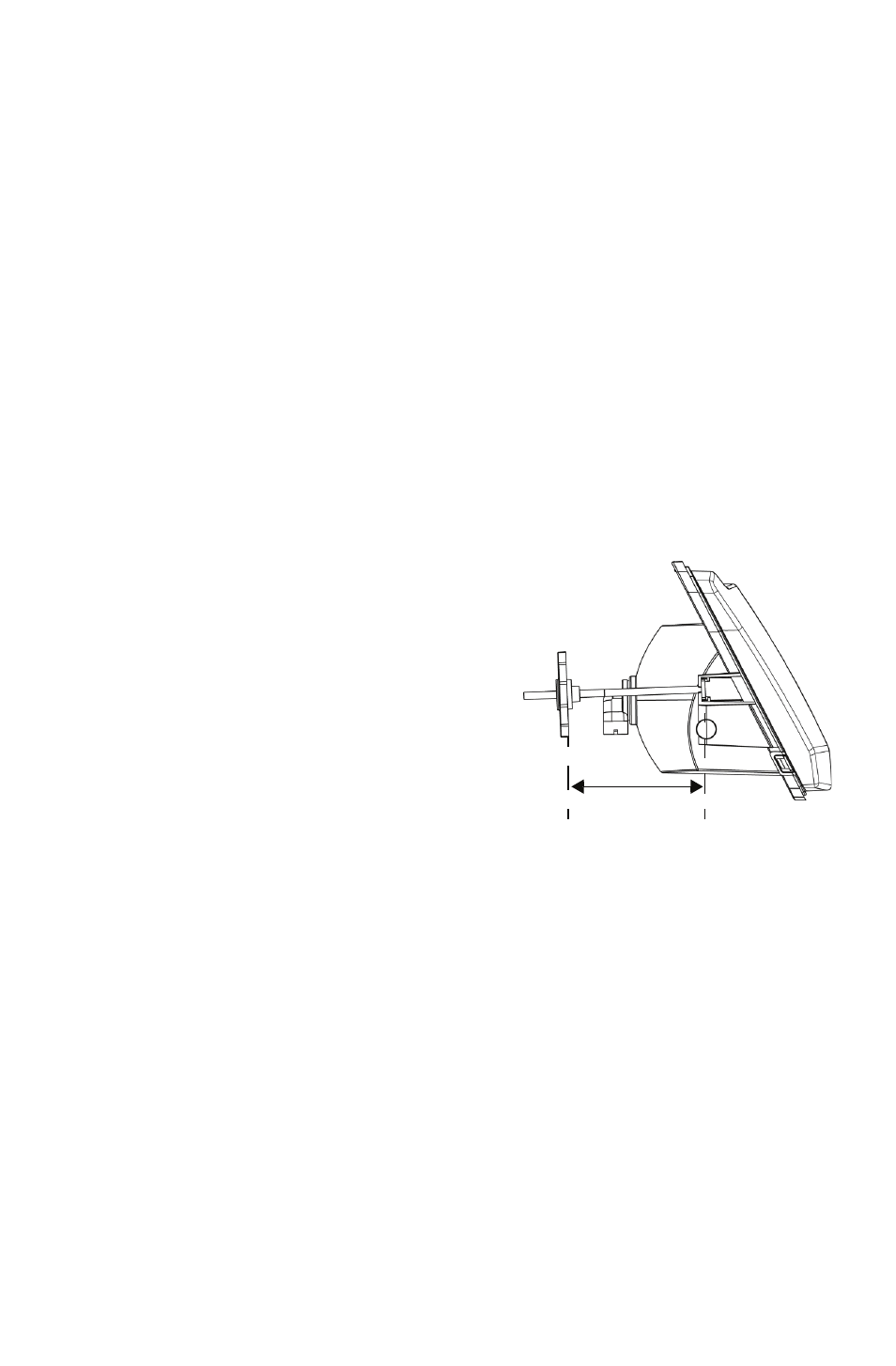

9. Reprendre la procédure à l’inverse
pour installer le nouveau boîtier de
phare et réassembler le module. La
distance de la ligne de séparation
du phare à l’extrémité de la butée
du bouton de réglage est de 13 cm
(5 1/8 po).
10. Ajuster le faisceau lumineux au
moyen du bouton de réglage.
13 cm
(5 1/8 po)
