Eneo EHL-W/ECLKA Manuel d'utilisation
Page 6
6
4.3 Installation de la caméra

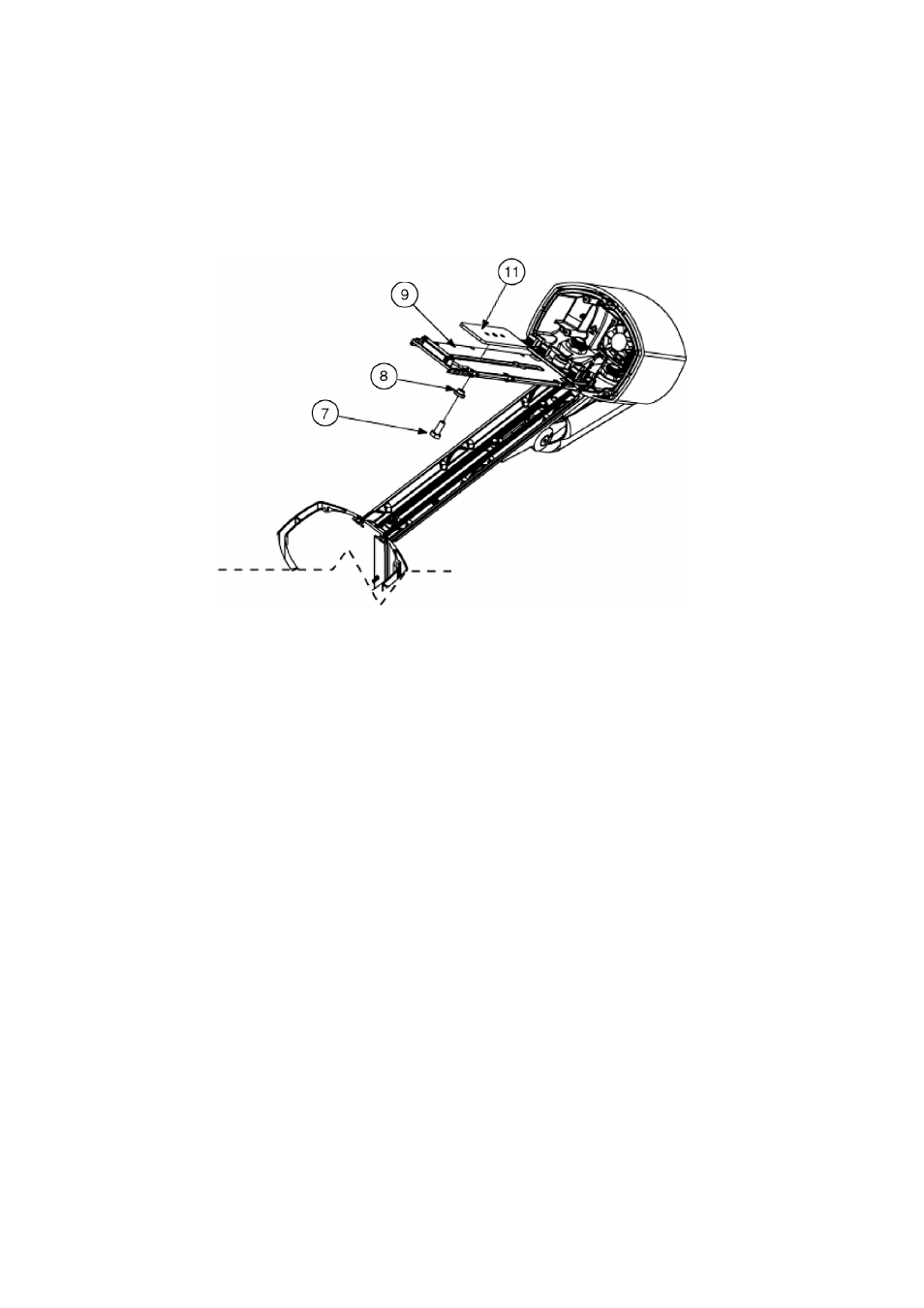

• Fixer la caméra sur la glissière interne (9), en utilisant la vis /4” (7) et la rondelle isolante (8) qui sont fournies avec le caisson.
• Pour avoir une isolation et un serrage optimal entre la caméra et la glissière, utiliser le tapis anti-dérapant de mousse () fournie avec le caisson. Grâce à sa
surface adhésive, le tapis anti-dérapant peut être collé soit sur la glissière soit sur la caméra, dans ce derniere cas, vous pourrez ensuite modifier la position de la
caméra selon vos besoins..
REMARQUE: Les plaques de support du kit SU-6 (#79604, accessoires) sont prévues pour un réglage en hauteur supplémentaire de la caméra.
4.4 Câblage électrique
• Raccorder les fils à la carte de raccordement électrique comme indiqué sur le diagramme à la page 8.
• Le surplus de câble doit être logé vers le haut et en dehors du caisson, serrer alors les écrous hexagonaux du presse étoupes sur le câble.
ATTENTION: Le couple de serrage recommandé pour les écrous hexagonaux du presse étoupes est de 5Nm.
