3. Fixation

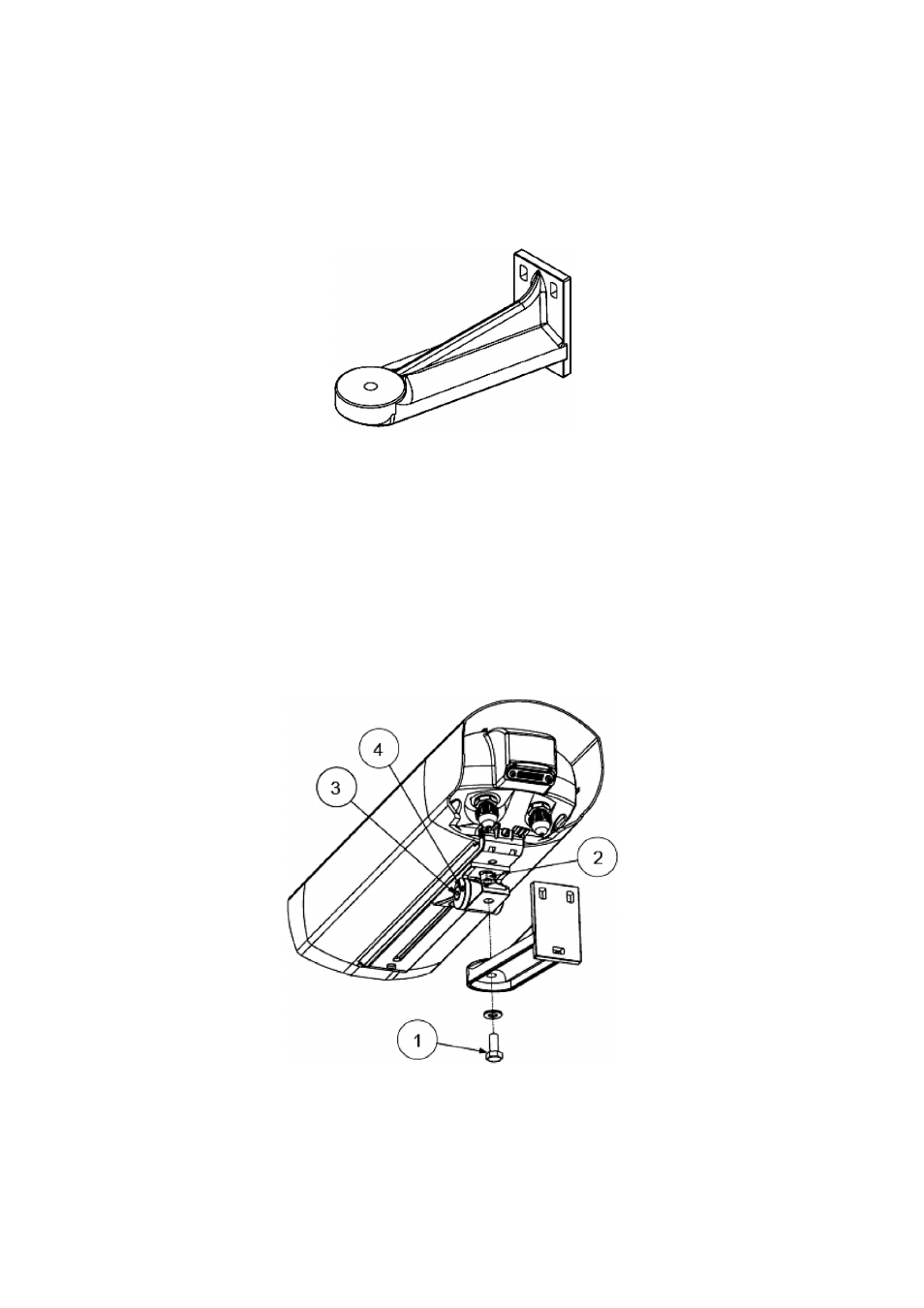

3.1 Fixation du support
• Placer le support dans la position désirée, contre le mur vertical.
• Marquer la position des trous de fixation.
• Percer les trous en tenant compte du matériel constituant le mur et du type de cheville qu’il faudra utiliser.
• Fixer le support sur le mur.
3.2 Fixation du caisson sur son support
• À l’aide de la vis () et de l’écrou () fourni avec le caisson, fixer la rotule au support qui a été précédemment fixé au mur.
• Pour faciliter cette opération il est nécessaire de desserrer la vis (3) et tourner la partie interne de la rotule par 90°.
• Le caisson peut être orienté à ce stade en de multiples positions.
• Quand la position désirée a été obtenue, serrer la vis () fermement pour verrouiller le plan horizontal, puis serrer la vis (3) fermement pour verrouiller le plan
vertical, avec la vis (4) assurer la fermeture verticale parfaite.
