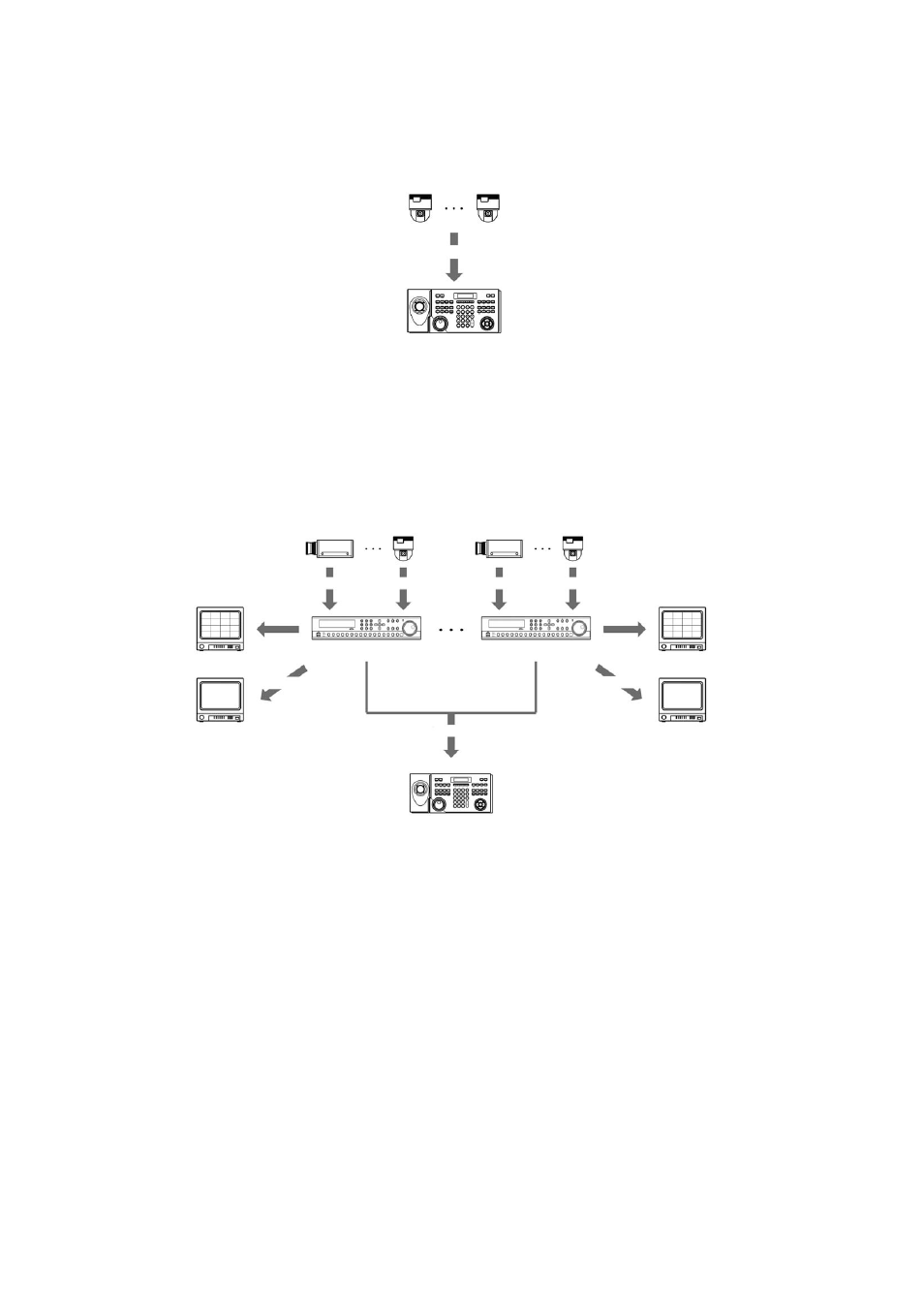

1.2 Configuration de système typique
Contrôle des caméras PTZ
Vous pouvez contrôler les caméras PTZ via une connexion RS-485.
Reportez vous au
chapitre 2 - Installation, 2.1 Enregistrement de caméra PTZ pour plus de détails.
Contrôle du système DVR via connexion RS-485
Vous pouvez contrôler les DVR et caméras PTZ raccordées aux DVR via une connexion RS-485.
Reportez vous au
chapitre 2 - Installation, 2.2 Enregistrement de système DVR, Mode basique et au chapitre 3 – Fonctionnement, 3.3 Contrôle de
système DVR pour plus de détails sur l’installation et le fonctionnement.
Caméras PTZ
RS485 PTZ
Clavier réseau
Caméras  ~ 6
RS485 DVR
Clavier réseau
Moniteur Spot
Moniteur Main
Spot Out
Video Out
Video In
DVR DVR
Caméras  ~ 6
RS-485 Video In RS-485
Spot Out
Video Out
Moniteur Spot
Moniteur Main
