7

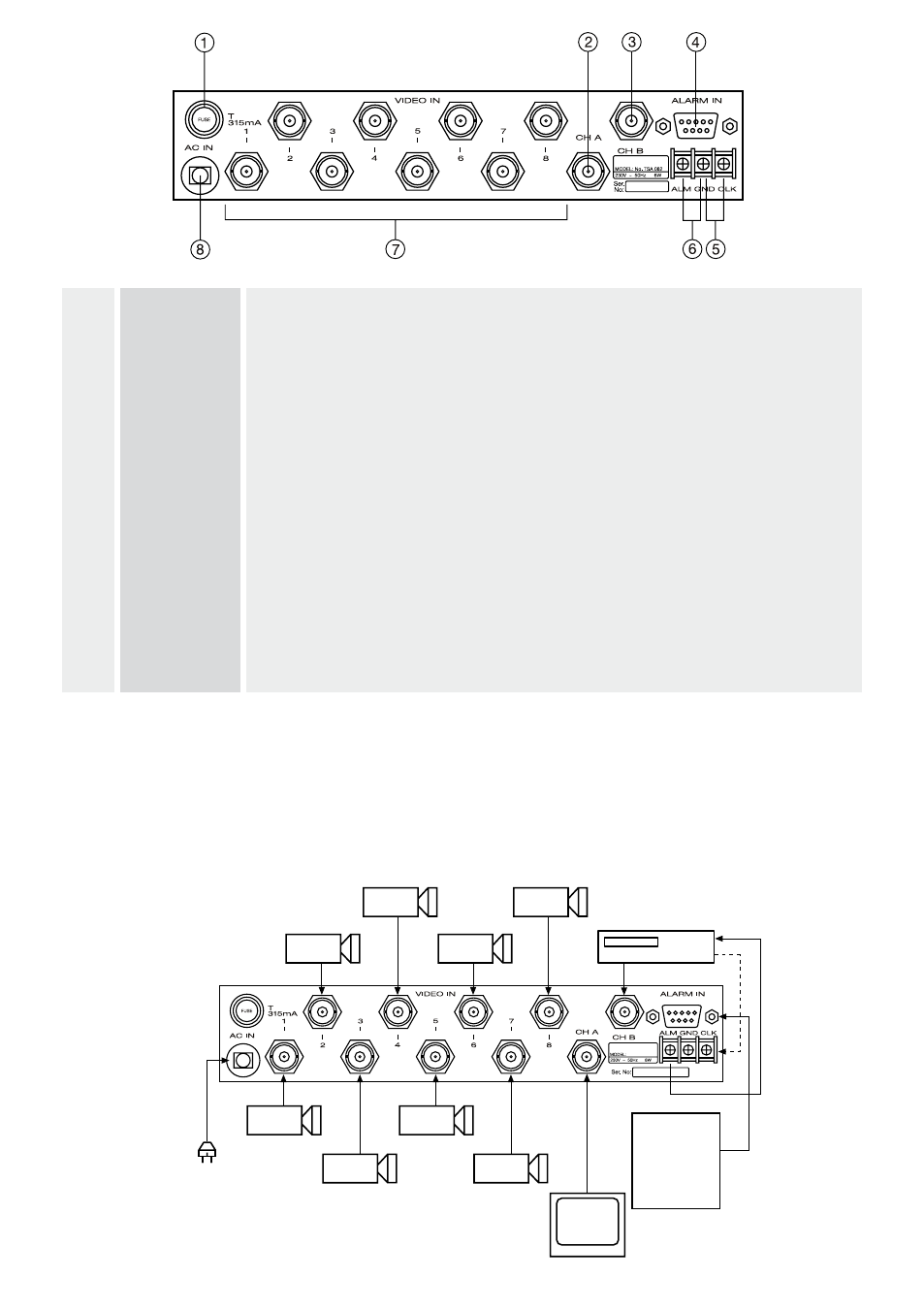

1 T35mA Porte-fusible pour fusible T 35mA
2 Ch A Douille BNC de la sortie vidéo du CANAL A pour le raccordement du moniteur principal.
3 Ch B Douille BNC de la sortie vidéo du CANAL B pour le raccordement d’un magnétoscope avec
une sortie CLOCK en option.
4 ALARM IN Fiche à 9 pôles pour entrée d’alarme ou télécommande. Il est possible de raccorder jusqu’à
huit capteurs d’alarme. Par la fiche à 9 pôles il est possible d’activer soit les entrées
d’alarme, soit la télécommande. Réglage dans le menu. La télécommande s’effectue par
 touches connectées à la douille d’alarme.
5 CLK/GND Douille de connexion pour l’entrée VCR-CLOCK. Si un magnétoscope à sortie CLOCK est
utilisé et raccordé à l’entrée VCR-CLK, la séquence du CANAL B est commandée par les
impulsions CLOCK. L’entrée VCR-CLOCK doit être activée en SETUP.
6 ALM/GND Douille de connexion de la sortie d’alarme (NO = sortie avec collecteur ouvert).
Convient au raccordement d’un magnétoscope avec entrée d’alarme.
7 VIDEO IN Douilles BNC des entrées vidéo. Jusqu’à huit caméras ou autres sources vidéo peuvent
être raccordées ici.
8 AC IN Alimentation de tension 30VAC
Face arrière
MON
VCR
CAM 4 CAM 8
CAM  CAM 6
CAPTEURS
D’ALARME
ou TELE-
COMMANDE
T et T
FIChE
DE SECTEUR
CAM 3 CAM 7
CAM  CAM 5
3.3 Possibilités de raccordement
Remarque:
veillez à débrancher la fiche de secteur avant de raccorder d’autres appareils ou d’ouvrir l’appareil.
AVU-8/2AL-2
