2. AVU-8/2EC
2.1 Description générale
• Commutateur vidéo avec 8 entrées /  sorties dans le boîtier de table
• 8 entrées vidéo
•  sorties (A: moniteur et B: VCR)
• Sorties programmables au choix manuellement ou en sortie séquentielle
• Commutation dans l’intervalle de suppression vidéo
• Temps d’intervalle réglable
• Fonction bypass
• Tension de service AVU-8/EC: 5VAC, 300mA, 4,5VA
2.2 Description des fonctions
1 ChANNEL Touche de sélection de CANAL A ou B pour l’utilisation avec les touches TIME (temps),
MODE (mode de fonctionnement) ou -8.
2 MODE Touche de sélection du mode „Auto” (séquence) ou „Manuel”.
En mode „Manuel”, les DEL -8 signalent l’entrée sélectionnée qui est commutée sur le
CANAL A ou B sélectionné.
En mode „Auto”, les DEL -8 signalent l’entrée momentanée du CANAL A ou B sélectionné.
En appuyant sur l’une des touches -8, les DEL signalent les entrées actives. Les entrées
sont désactivées en appuyant sur les touches sélectionnées de -8.
Après ces événements, l’appareil revient en mode normal.
Si toutes les entrées sont désactivées, le commutateur revient automatiquement sur la
première entrée.
3 TIME Touche de sélection du temps d’intervalle. Si vous appuyez sur la touche de sélection EN
hAUT ou EN BAS, les DEL -4 signalent le temps d’intervalle sélectionné.
Chaque fois que vous appuyez sur la touche TIME, le temps d’intervalle est augmenté ou
diminué d’une seconde.
4 Entrées vidéo Touches de sélection de l’entrée en mode „Manuel” ou de commutation des entrées en
-8 mode „Auto”.

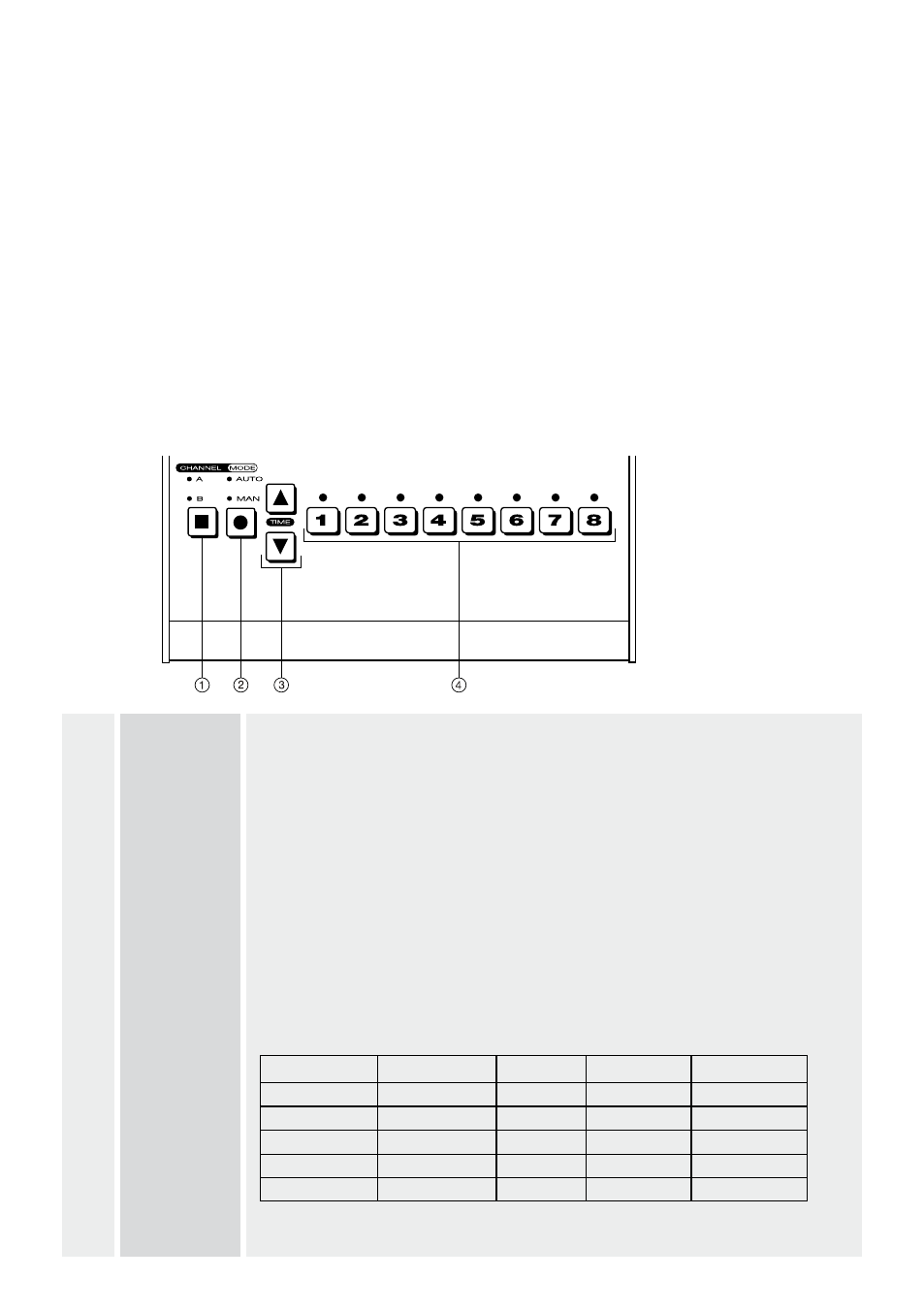

Face avant
TIME (sec) LED1 LED2 LED3 LED4
1-7 OFF OFF OFF OFF
8-15 ON OFF OFF OFF
16-23 OFF ON OFF OFF
… … … … …
120 ON ON ON ON
