7

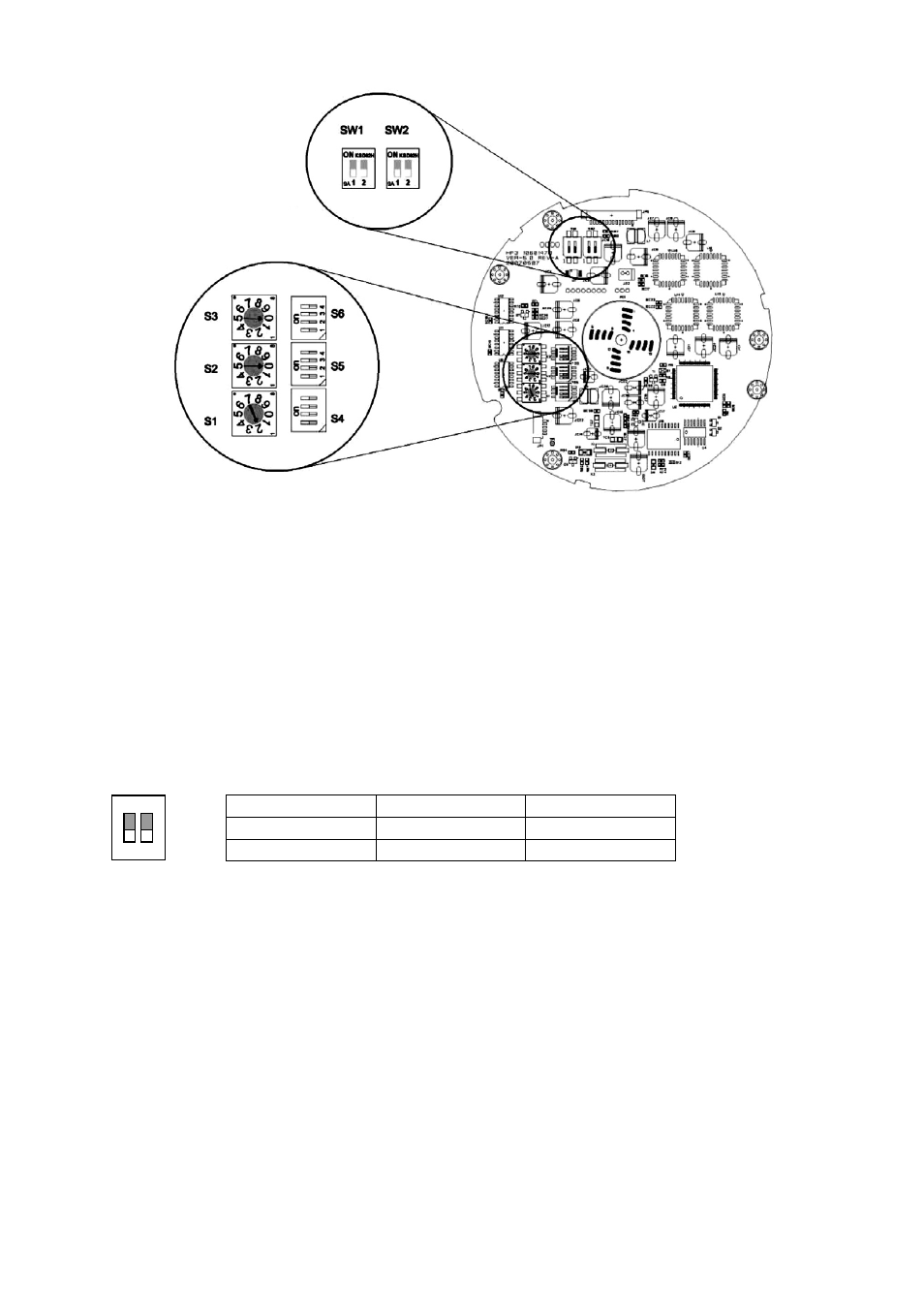

Schéma 5 - Emplacement des commutateurs
3.3 Configuration de la connexion de l’appareil
Dans toute installation (caméra dôme ou pupitre de commande), la ligne de transmission de données du premier et du dernier matériel doit être terminée par
les réglages du commutateur DIP. Si le branchement n’est pas correct, des erreurs de transmission de signal peuvent survenir. La longueur maximale du câble
de données ne doit pas dépasser ,km.
Schéma 6 - Configuration de la terminaison de la caméra dôme
Interrupteur résistance de terminaison
SW: Réseau à sécurité intégrée
Interrupteur pour le choid
de l'adresse (IP) et du protocole
1 2
ON
SW1
SW1 1 2
Branchement activé ON ON
Branchement désactivé OFF OFF
