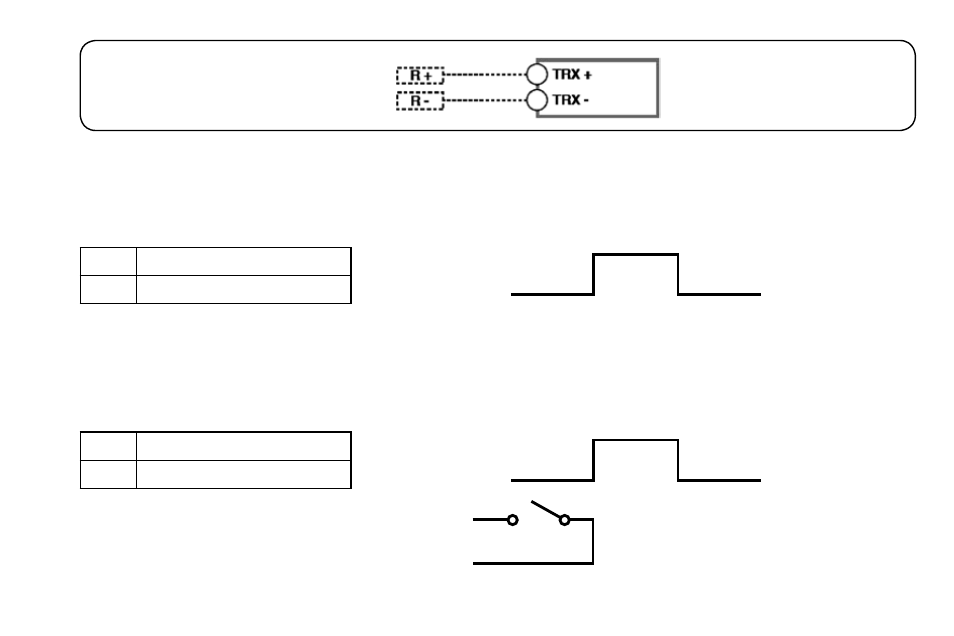

Interface du contrôleur
(Communication RS-485)
Contrôleur (RS-485)
Détection de mouvement
La broche de détection de mouvements est en logique élevée (5V) lorsque les mots „MOTION…” apparaissent à
l’écran.
3 Détection de mouvement
4 GND (terre)
5 EXT-IN
4 GND (terre)
5V
0V
mouvement
sans mouvement
Contrôle externe Day / Night EXT - IN (uniquement séries résolution)
Fonction pouvant basculer sur COLOR (couleur) ou B/W (N/B) lorsque le mode Day / Night (Jour/Nuit) est configuré
sur „EXT” dans le menu OSD de la caméra.
,V ou ouvert
0V
jour (couleur)
nuit (b/n)
commutateur
ouvrir contact – jour (couleur)
fermer contact –nuit (b/n)
type EXT
