LENTILLE IRIS CC -
Cette lentille n'est pas fournie avec cette camera. Achetez la lentille en vous conformant
aux recommandations. Ces caméras sont compatibles avec des lentilles C et CS.
< INSTALLATION DE LA LENTILLE IRIS AUTO >
1. Retirez le cache de la fixation de la lentille iris puis connectez le câble de la lentille,
comme indiqué ci-dessous.
2. Retirez le cache de protection et fixez la lentille à la caméra dans le sens horaire.
<Notes >
● Pour l'utilisation des fonctions principales, il est recommandé d'utiliser une
lentille iris automatique de type CC.
● S'il y a des traces de doigts sur la lentille, la qualité de l'image sera amoindrie.
● Il est recommandé d'utiliser une lentille de qualité pour améliorer la qualité de
l'image sous une luminosité faible.
● Type Vidéo :
Broche 1 --- Rouge (Alimentation)
Broche 2 --- NC
Broche 3 --- Blanc (Signal Vidéo)
Broche 4 --- Noir (Terre)
● Type CC :
Broche 1 --- Amortissement -
Broche 2 --- Amortissement +
Broche 3 --- Pilote +
Broche 4 --- Pilote -

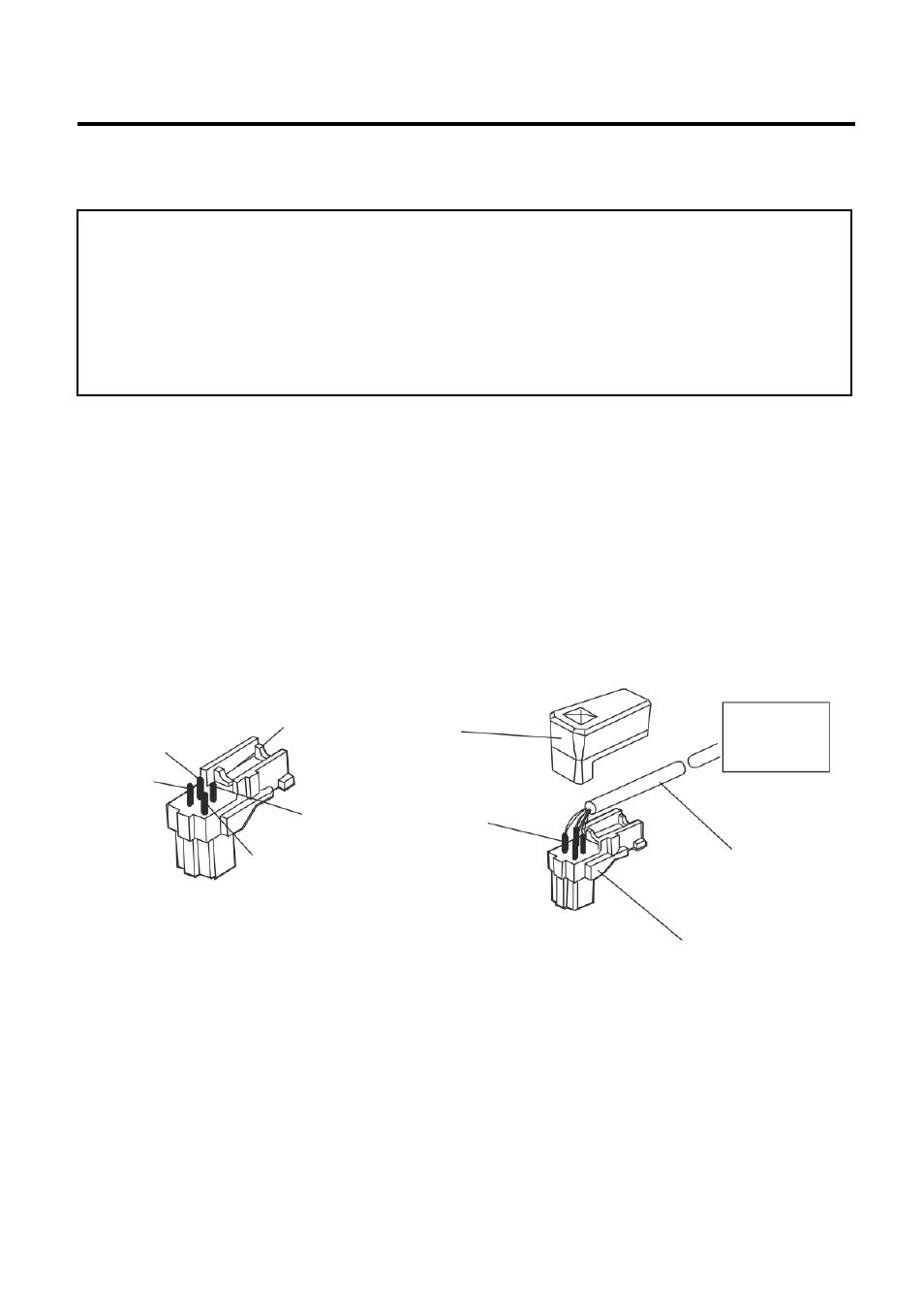

Broche 3
Broche 1
Côte
Broche 4
Broche 2
Connecteur
Cache
Câbles
rétractable à la
chaleur
Automatique
Lentille iris
Contrôle de l'iris
Câble
Connecteur
