6
4. Instructions pour l’installation
• Assurez-vous que l’alimentation secteur est déconnectée avant l’installation.
• Respectez la séquence de mise sous tension.
Connectez d’abord le connecteur basse tension (VDC ou 4VAC), puis l’adaptateur CA aux sorties de courant
alternatif afin d’éviter une réinitialisation inopportune due à une instabilité de l’alimentation et des dommages en
cas de surtension sans charge.

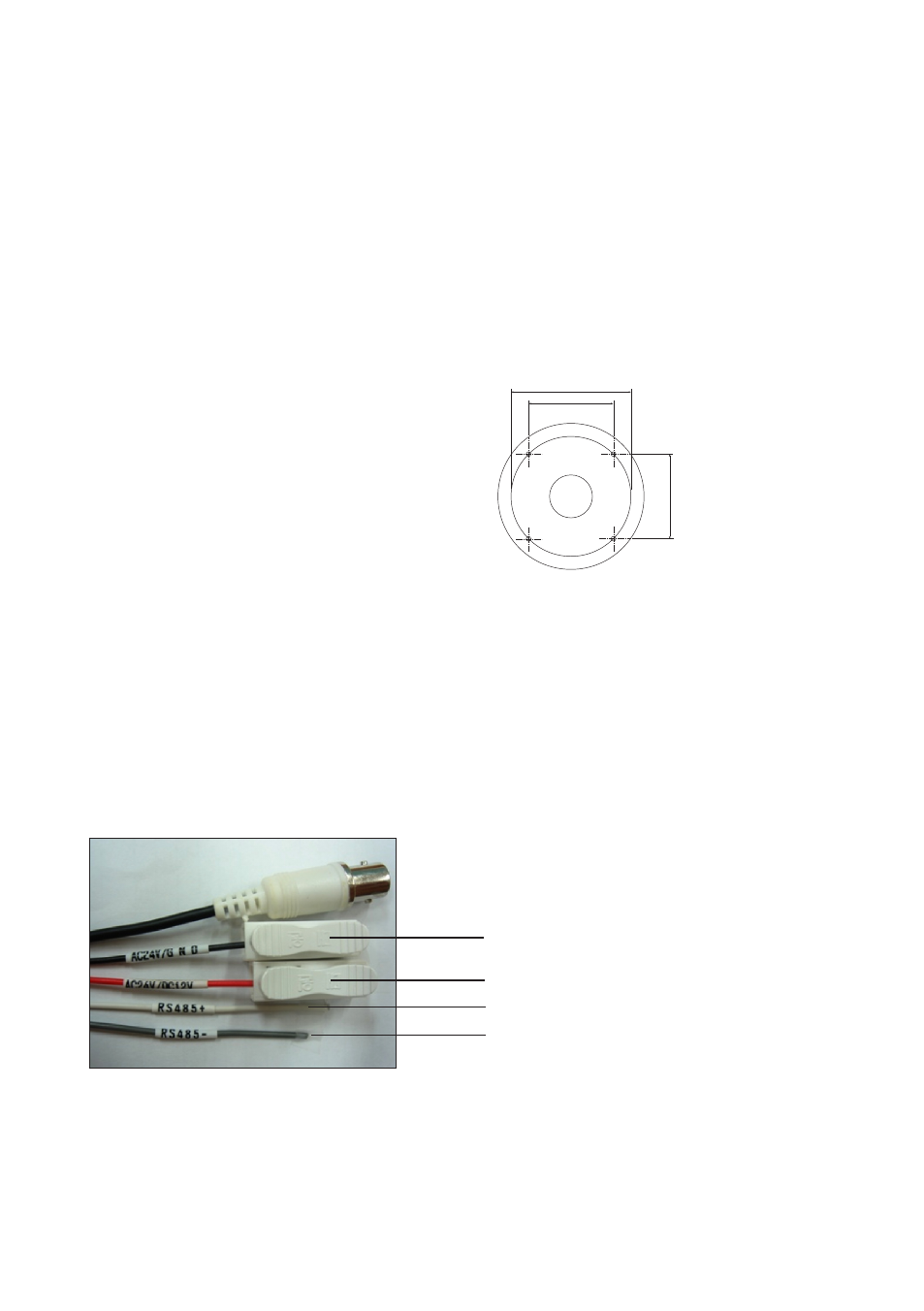

4.1 Montage de la caméra au mur
) Effectuer les perçages en utilisant le gabarit joint
) Insérer les chevilles dans les perçages
3) Positionner les pieds du support sur les perçages
4) Fixer le support à l’aide de vis
4.2 Connexions d’alimentation
La caméra peut fonctionner en 4VAC ou VDC, alimentation bitension.
Les mises à la terre primaire et secondaire sont complètement isolées pour éviter les éventuels problèmes de boucle
de masse.
Veuillez consulter la figure ci-dessous pour les raccords d’alimentation électrique et RS-485.
58
58
82
Voir page  pour
la taille d’origine du
gabarit de perçage
Connecteurs pour alimentation secteur:
4VCA / TERRE (fil noir)
4VCA / VCE (fil rouge)
RS-485+
RS-485–
