7
5. Instructions pour l’Installation
• Assurez-vous que l’alimentation secteur est déconnectée avant l’installation.
• Respectez la séquence de mise sous tension.
Connectez d’abord le connecteur basse tension (VDC ou 4VAC), puis l’adaptateur CA aux sorties de courant
alternatif afin d’éviter une réinitialisation inopportune due à une instabilité de l’alimentation et des dommages en
cas de surtension sans charge.
• En mode de mise au point manuelle, la mise au point et le zoom peuvent être ajustés en utilisant les fonctions
Near/Far (mise au point rapprochée/éloignée) et Zoom In/Out (zoom avant/arrière) de la manette.
5.1. Montage de la Caméra au Mur
5.1.1 Sans support Easy Bracket
) Effectuer les perçages en utilisant le gabarit joint
) Insérer les chevilles () dans les perçages
3) Positionner les pieds du support sur les perçages (4x).
4) Fixer le support à l’aide de vis (3)

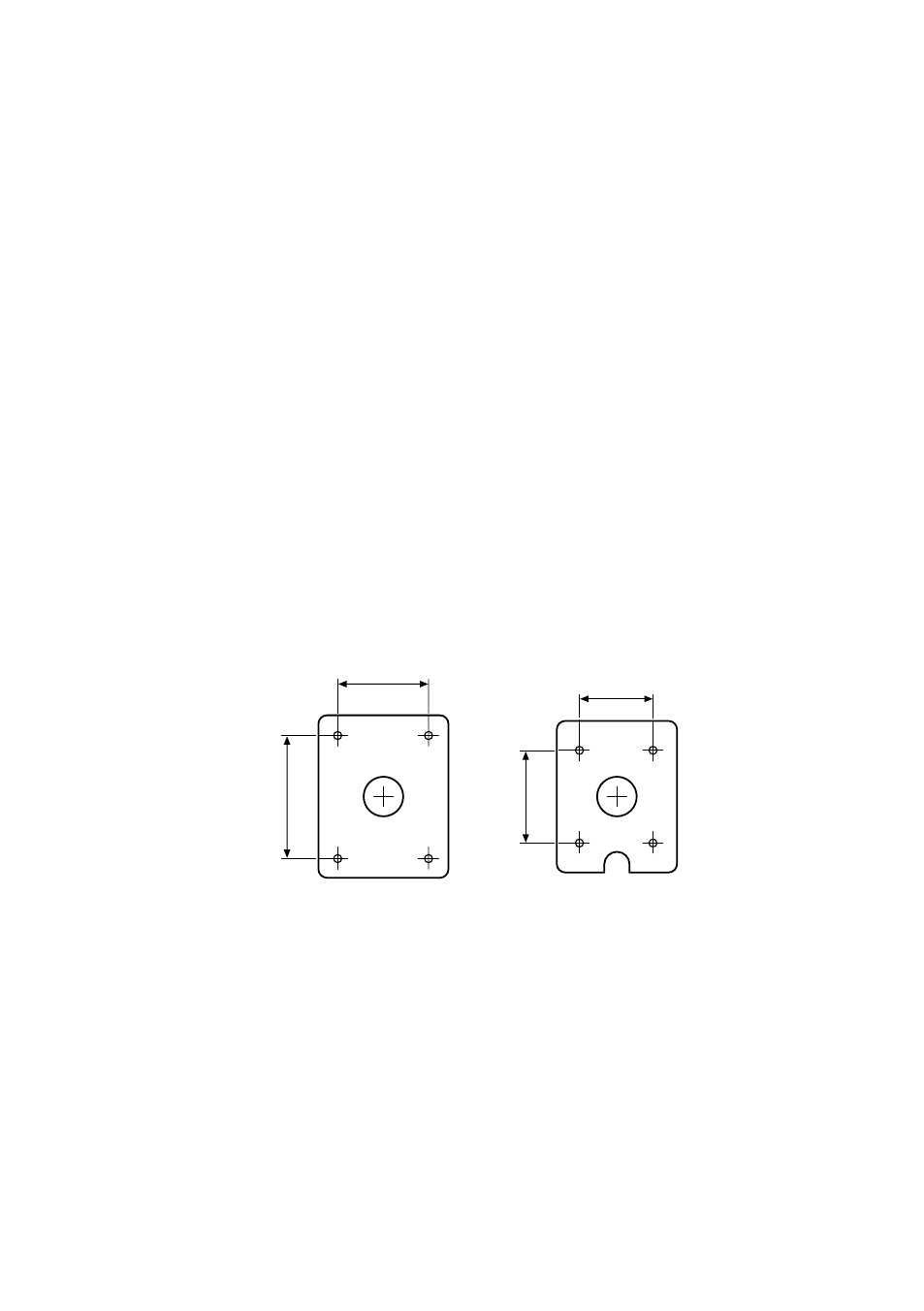

56
76
45
57
Support standard Support Easy bracket
Dimensions: mm
5.1.2 Avec Support Easy Bracket
) Effectuer les perçages en utilisant le gabarit joint
) Insérer les chevilles () dans les perçages
3) Positionner l’EASY BRACKET à l’endroit foré.
4) Fixer l’EASY BRACKET à l’aide des vis de fixation murale (3).
5) Accrocher le support de fixation (j) à l’attache (l).
6) Fixer le pied du support (d) sur l’EASY BRACKET à l’aide des boulons (4) à travers l’orifice de montage du pied
(4x) (e).
Gabarit de perçage
