7

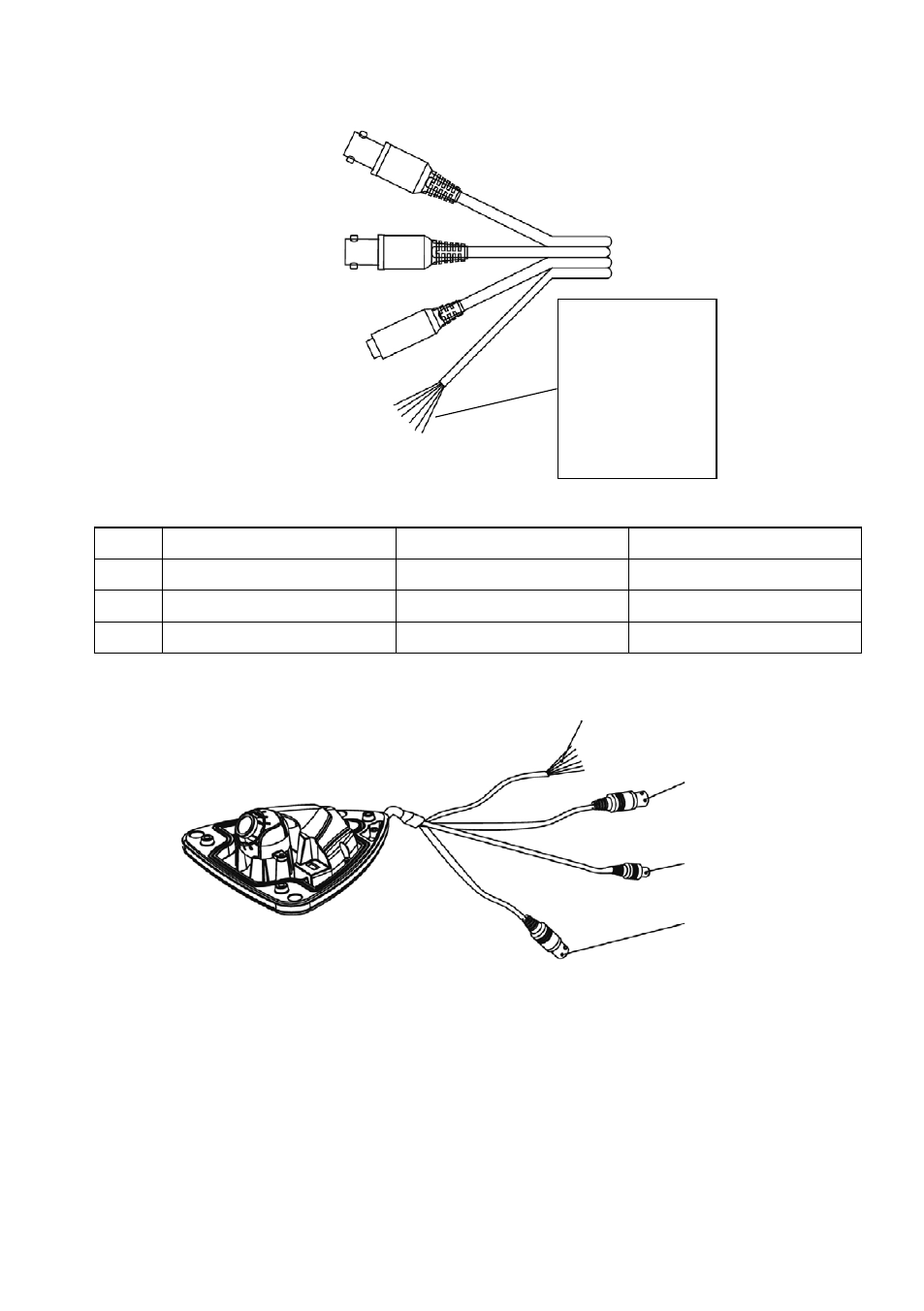

6. Raccordement
#1 HD-SDI (bleu)
#2 CVBS (jaune)
#3 Power (rouge)
485(+) gris
485(–) blanc
D/N IN bleu
MD OUT jaune
TRIGGER violet
GND vert
No. Fonction Couleur Spécification
1 Câble HD SDI bleu HD SDI
2 Câble vidéo analogique jaune CVBS
3 Alimentation rouge VDC
RS-485
Câble vidéo HD
Câble vidéo
Alimentation
