GUIDE DINSTALL

ATION RAPIDE

HDCCTV DÔME 1/2.9“ JOUR&NUIT

, WDR

HDD-1080PV316

FRANÇAIS

Pour des v

ersions dans d´autr

es langues, merci de consult

er www.en-

eo-security

.com

Distribution exclusive par des revendeurs spécialisés.
eneo® est une marque déposée par Videor E. Hartig GmbH.
Sous réserve de modifi cations techniques.

Videor E. Hartig GmbH
Carl-Zeiss-Straße 8 • 63322 Rödermark, Allemagne
Tel. +49 (0) 6074 / 888-0 • Fax +49 (0) 6074 / 888-100

www.videor.com
© Copyright by Videor E. Hartig GmbH 09/2013
www.eneo-security.com

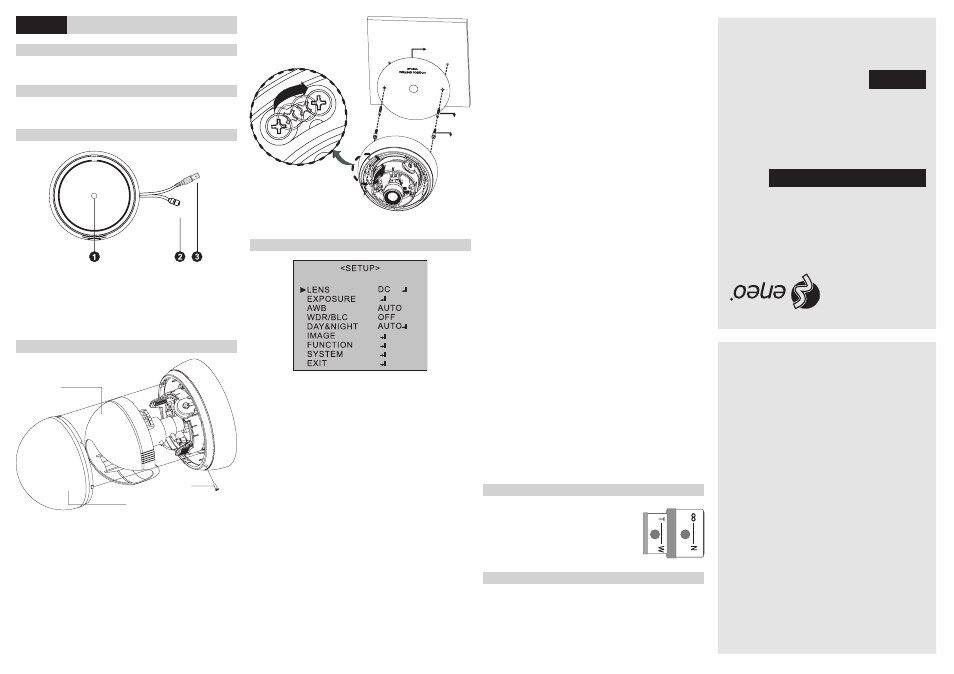

1. Objectif: 3.5~16mm D/N A/I Objectif à focale variable pour une zone étendue.
2. Alimentation : 12V DC input, source d´alimentation par DC 12V +/-10%. Utili-

ser seulement une source d´alimentation certifi ée Class 2 Si vous utilisez un
adaptateur de courant, utilisez une alimentation électrique capable de fournir
une puissance de 5 watts.

3. Vidéo: le connecteur BNC permet de raccorder la caméra à un moniteur, à un

commutateur, etc.

1x caméra et son boîtier
1x manuel d´instructions

1x kit d´accessoires pour l´installation
1x gabarit de perçage

1. À l´aide du gabarit de perçage, faire des trous de fi xation et de passage de

câble (plafond ou mur) afi n de monter la caméra dôme.

2. Pour ôter le capot du dôme, tourner le corps du dôme avec précaution dans

le sens contraire des aiguilles d´une montre jusqu´aux arrêtoirs. Retirer
alors le corps du dôme. Enlever le capot de protection.

3. Fixer le socle au plafond à l´aide des vis fournies (M6x35). N´utiliser ces vis

taraudeuses que si elles sont adaptées au support. Tourner le socle vers la
droite (environ 16°) pour le fi xer à la vis.

4. Remonter le dôme et sa coupole en suivant le procédé inverse du démon-

tage. Pour fi nir, fi xer le corps du dôme avec les vis du kit accessoire (M3x5).

L´objectif peut être utilisé en mode DC ou en mode MANUAL.
• DC: Sélectionner le mode DC ou mode
• MANUAL

Le menu

EXPOSURE (exposition) permet le réglage automatique du fl ash par

la caméra. Il est nécessaire de régler la vitesse de l´obturateur (SHUTTER), la
luminosité (BRIGHTNESS), les fonctions CAG (AGC), DSS et ACE.
• SHUTTER: Sélectionner la vitesse de l´obturateur (SHUTTER).
• BRIGHTNESS: Régler le niveau de luminosité (BRIGHTNESS).
• AGC: Faire le réglage automatique du gain (Auto Gain Control).
• DSS: Sélectionner le niveau de l´obturateur numérique lent (Digital Slow

Shutter).

• ACE: Sélectionner le renforcateur de contraste (Adaptive Contrast Enhancer -

D-WDR).

• Sélectionner le mode anti-buée (DEFOG)

*Quand le mode DEFOG est sélectionné, les fonctions ACE et WDR ne
peuvent plus être activées.

La couleur de l´écran peut être réglé à l´aide de la fonction Balance des Blancs
Automatique (

AWB - Auto White Balance). Cette option indique à la caméra l’as-

pect de la couleur blanche. Sur la base de cette information, la caméra continue
alors à affi cher toutes les couleurs correctement, y compris lorsque la tempéra-
ture de la couleur de la scène change, comme pour passer d’un éclairage de
jour à un éclairage fl uorescent.
• AUTO: La température des couleurs est automatiquement réglée.
• AUTOext: Pour le réglage des images qui possèdent une gamme extrême-

ment large de températures de couleurs.

• PRESET: Réglage automatique seulement par la sélection de la touche PRE-

SET (préselection).

• MANUAL: Mode manuel. Les gains du rouge et du bleu peuvent être réglés

manuellement.

Le menu

DAY&NIGHT (jour&nuit) détermine le moment où la caméra passe en

mode jour ou nuit.

D&N AUTO:
- Input Method SENSOR - le mode Jour&Nuit se modifi e selon l´ enregis-
trement des capteurs.
- Input Method AGC: le mode Jour&Nuit se modifi e selon la luminosité
de l´image. Fonction possible quand la caméra est installée dans un en-
droit sombre mais orientée sur zone claire.

J&N N&B: SMART IR et LEVEL

Le menu

IMAGE permet de régler les fonctions suivantes de la caméra: Le chro-

ma (CHROMA), la netteté (SHARPNESS), les eff ets (EFFECT), l´image fi xe
(STILL), la nuance (SHADING), le masque de surbrillance (HLMASK), l´objectif
(DZOOM), et le gamma (GAMMA).
• CHROMA: Régler le degré du CHROMA.
• SHARPNESS: Régler le niveau de netteté.
• EFFECT: Sans eff et (OFF), eff et mirroir (MIRROR), FLIP, rotation (ROTATE),
• image fi xe (STILL): Sélectionner mode réel (real) ou image fi xe (still).
• SHADING: Sélectionner la compensation de nuances (SHADING).
• HLMASK: Recouvrir la partie surbrillante avec une couleur et un niveau spé-

cifi ques.

• DZOOM: Régler le zoom numérique.
• GAMMA: Régler le niveau du gamma (GAMMA).

Le menu

FUNCTION (fonction) permet de régler les fonctions suivantes de la

caméra: La suppression de bruit (DNR), la détection de mouvements (MOTION
DET), les zones privées (PRIVACY), la détection de nuances (SHADING DET), la
détection de défaut (DEFECT DET) et les présélections (PRESET).
• DNR (Select Digital Noise Reduction): Réduction de bruits numériques.
• MOTION: Détection de mouvements sur l´image.
• PRIVACY: Cache une zone privée.
• SHADING DET: Compensation des nuances.
• DEFECT DET: Compensation des pixels défectueux.

Le menu

SYSTEM (système) permet de régler les fonctions suivantes de la camé-

ra: Nom de la caméra (CAM TITLE), écran (DISPLAY), mode vérouillage (OUT
MODE), langues (LANGUAGE), version (VERSION) et réinitialisation (RESET).
• CAM TITLE (Nom de la caméra): Maximum 10 caractères.
• DISPLAY (Écran) : Entrer le nom ID et le nom de la caméra.
• OUT MODE (mode vérouillage) : Vérouillage de l´image
• LANGUAGE: OSD langage du menu.
• VERSION: Version fi rmware.
• RESET (réinitialisation) : Réinitialisation de la caméra aux valeurs de l´usine.

• Field of view (champ de vision): Réglage du té-

léobjectif (T) ou grand angle (W).

• Focus (mise au point) : Réglage de l´objectif du

proche (n) à l´infi ni (∞).

Merci de faire attention aux instructions de sécurité ci-jointes et de les lire très
attentivement, ainsi que le manuel d´instructions avant toute mise en route.

CONSIGNES DE SÉCURITÉ

CONDITIONS DE LIVRAISON

CONNEXIONS DE LA CAMÉRA

INSTALLATION

RÉGLAGE DE LOBJECTIF

MENU DE CONFIGURATION

FRANÇAIS

ⓐ Capot de protection, ⓑ Coupole du dôme, ⓒ Vis de fixation (M2x)

ⓐ Gabarit de perçage, ⓑ Cheville en plastique, ⓒ Vis spéciales (M4)

Le menu

WDR/BLC permet d´élargir la gamme dynamique et pour éviter le

contre-jour dans l´image.
• WDR: Sélectionner le Dynamic Range.

* Quand la fonction WDR est activée, les fonctions ACE et DEFOG ne
peuvent être activées.

• BLC: Compensation de contre-jour pour assurer une image plus claire quels

que soient les éclairages environnants. Régler sur le BLC (Back Light Com-
pensation).

INFORMATIONS COMPLÉMENTAIRES

Le manuel complet ainsi que sa version en d´autres langues sont disponibles
sur le site eneo www.eneo-security.com.
