5. Descriptions et fonctions

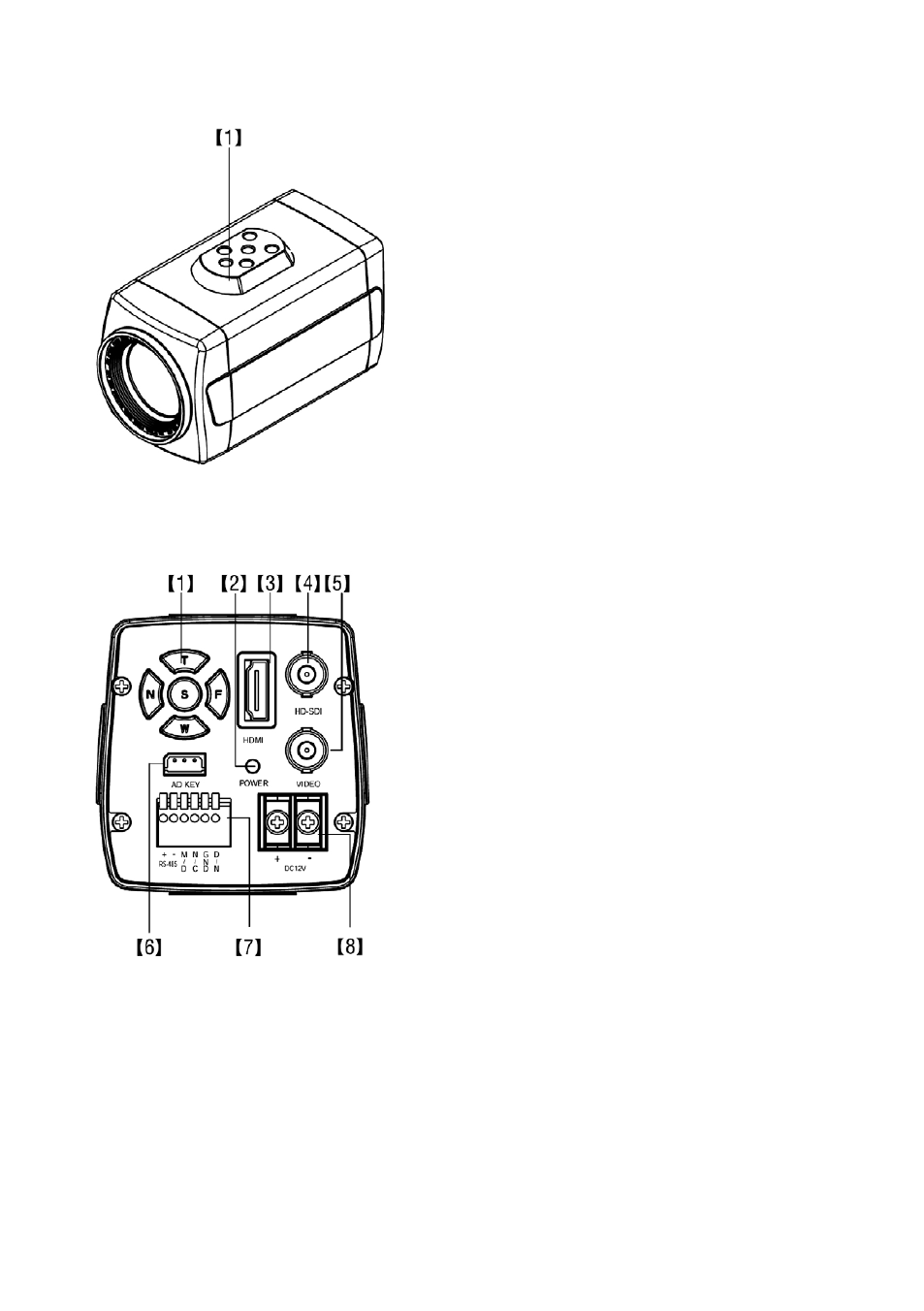

(1) OSD / Zoom / Commande du focus
(2) DEL d’alimentation
(3) HDMI
(4) HD-SDI: Câble BNC
(5) Sortie CVBS
(6) Touche AD
: GND (terre)
: Touche AD
3: GND (terre)
(7) Terminal de contrôle
: RS-485 (+)
: RS-485 (-)
3: Sortie de la détection de mouvement
4: Non connectée
5: Masse
6: Entrée Jour/Nuit (Bas: nuit, Haut: jour)
(8) Alimentation: V CC
(1) Support de montage de la caméra
Le support peut être fixé sur le dessus ou le dessous de la
caméra.
