 Ce Guide Rapide permet d’installer et de connecter rapidement l’IP de la Caméra Dôme
Rapide de réseau. Veuillez consulter pour plus de détails le Manuel de l’Utilisateur et le Guide
d’Installation de la caméra.

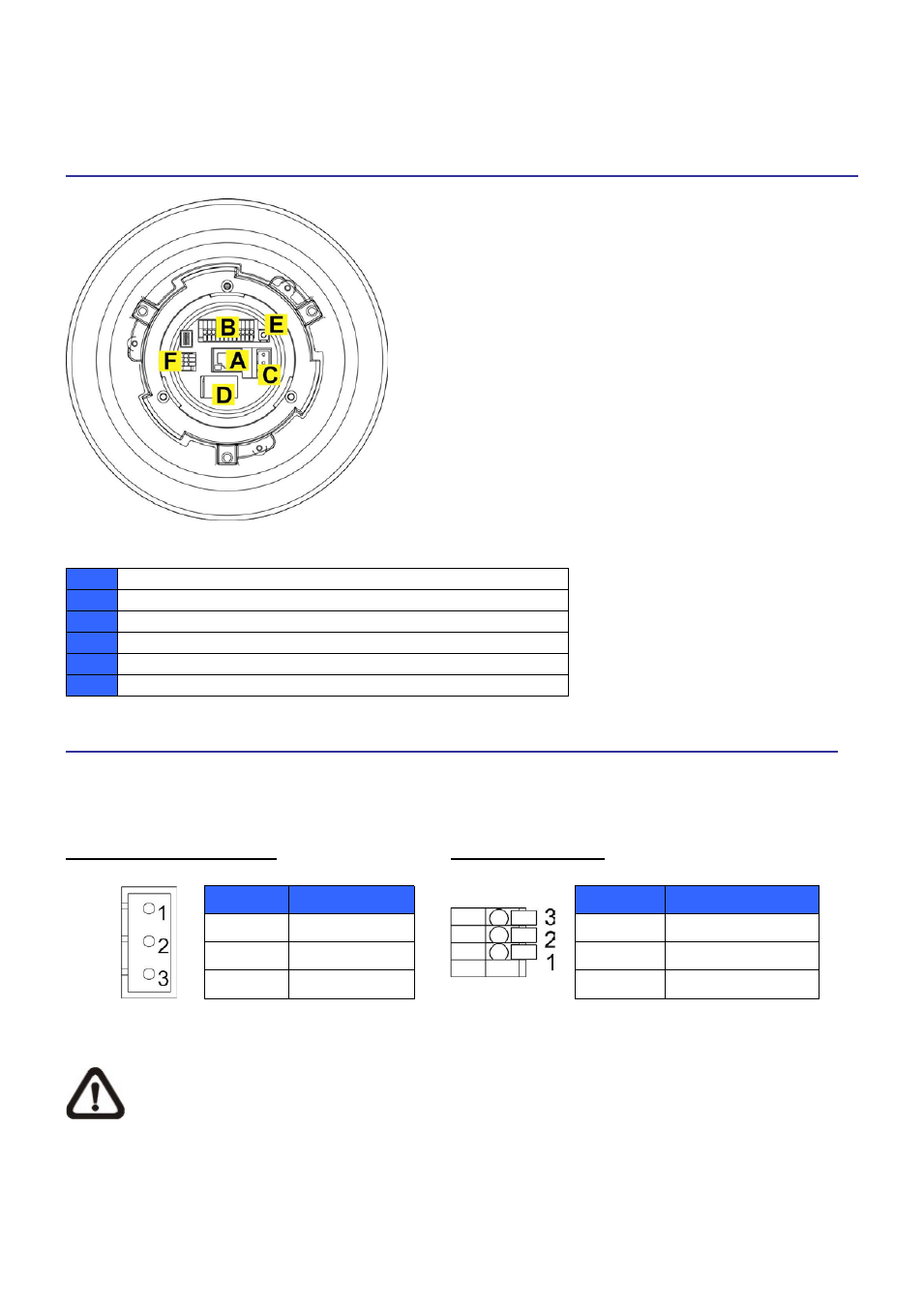

Définition Interrupteurs
Extérieur
A Connecteur RJ-45
B Entrée/Sortie ALARME
C Alimentation
D Logement Carte Micro SD
E Bouton Réinitialisation Usine
F Entrée/Sortie Audio
Définition Connecteurs Alimentation & Audio .
Veuillez consulter les illustrations ci-dessous pour connecter l’unité d’alimentation par le biais de
l’adaptateur d’alimentation fourni, et configurer l’audio selon la définition des broches Audio.
Connecteur Alimentation Connecteur Audio
Mettre la caméra sous tension en connectant le câble Ethernet au Port Ethernet de la
caméra et brancher l’autre extrémité du câble dans un interrupteur IEEE 802.3 d’Ethernet à
Haute Puissance (PoE Plus). En cas de besoin de chauffage pour un modèle extérieur,
veuillez alors brancher le câble AC 24V dans le connecteur d’alimentation de la caméra
pour mettre la caméra sous tension.
Broche Définition Broche Définition
1 AC 24_1 1 LIGNE_SORTIE
2 FG 2 GND
3 AC 24_2 3 LIGNE_ENTREE
