6

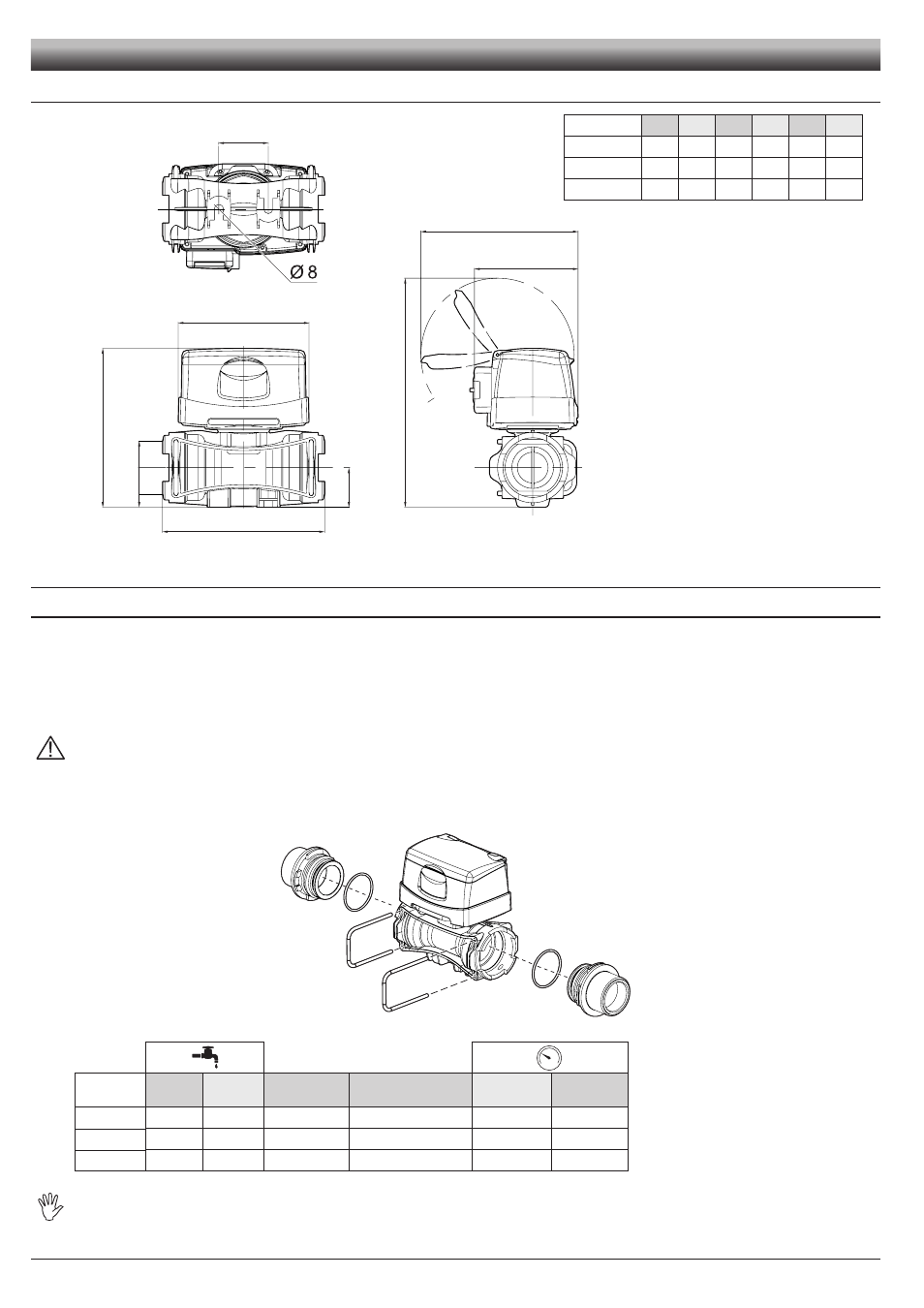

2.2 Encombrements (mm)
E
B
D
120
C
95
143
T
A
2.3 Connexions hydrauliques
2.3.1 Connexions hydrauliques pour raccords chape / laiton
Évitez les étranglements ou torsions avant les raccords et sur les tuyaux.
Utilisez les raccords ARAG munis d'un O-Ring spécial AVEC FIXATION MÂLE [fixations T - Catalogue Général (Tabl. 2)].
N'utilisez pas le débitmètre à des pressions supérieures à celles indiquées dans le Tabl. 2.
Pour les connexions, utilisez des tuyaux et des raccords correctement dimensionnés pour la pression d'utilisation de l'installa-
tion.
ATTENTION : La connexion avec des équipements existants doit être effectuée en respectant toutes les règles de sécurité décri-
tes dans le présent manuel. Le montage et la mise en service dans l’installation doivent être effectués par du personnel spécia-
lisé et en respectant les règles de sécurité, le but étant d'optimiser la sécurité de l'installation dans son ensemble dans laquelle
on va intégrer le débitmètre.
Après la connexion, vérifiez que l'étanchéité des tuyaux et des raccords avec fixation en chape est parfaite.
CODE l/min. US GPM Fixations Ø équivalent (inch)
P max
(bar)
P max
(PSI)
4627405A 10-200 2.6-53 T5 F 1 1/4" 20 290
4627506A 20-400 5-106 T6 F 1 1/2" 12 174
4627707A 40-800 10-210 T7 F 2" 7 130
Le diamètre indiqué en pouces (Ø équivalent) est uniquement à titre indicatif du passage du corps du débitmètre. En réalité, des
mesures différentes peuvent être choisies en fonction du raccord en chape utilisé.
Fig. 8
Tabl. 1
CODE A B C D E T
4627405A 140 128 205 31 41 T5
4627506A 145 148 210 36 45 T6
4627707A 157 162 222 41 45 T7
INSTALLATION
Fig. 9
Tabl. 2
