5
INSTALLATION

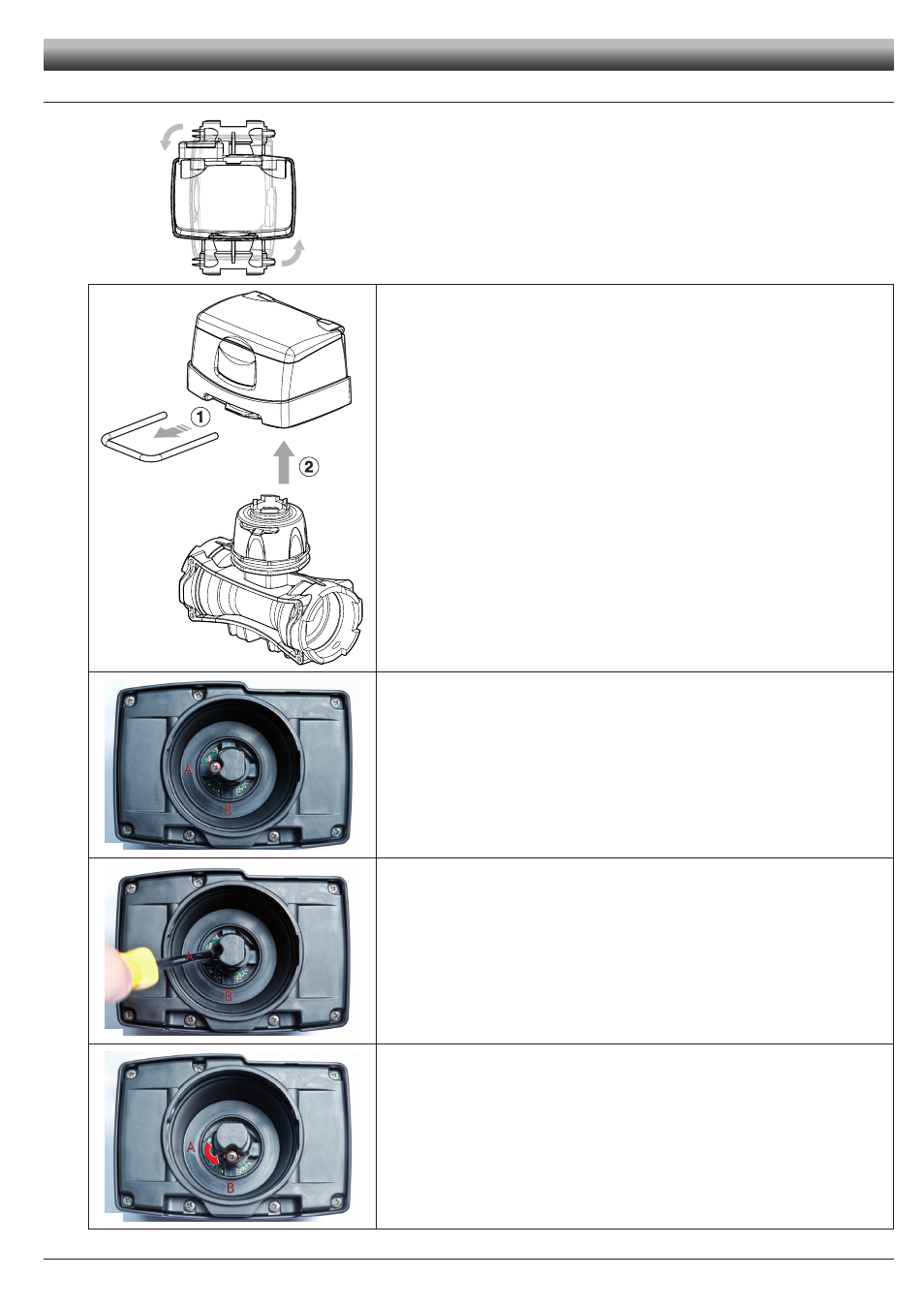

2.1 Rotation du moniteur
En cas de montage vertical, pour faciliter l'utilisation du DigiWolf, il est possible de tourner
le moniteur de 90° par rapport au corps (Fig. 3).
1) Enlever à l'aide d'un tournevis la chape du moniteur.
2) Extrayez le moniteur du corps du débitmètre.
En retournant le moniteur, on peut voir les lettres A et B, qui correspondent aux deux
positions (parallèle et perpendiculaire au corps) dans lesquelles il est possible de monter
le moniteur.
Le DigiWolf est livré avec le capteur monté en position
A (parallèle au corps).
Desserrez avec un tournevis la vis qui bloque le capteur sans l'enlever.
Tournez le capteur dans le sens contraire des aiguilles d'une montre jusqu'à atteindre la
position de fin de course
B.
Revissez la vis sans forcer. Le moniteur est prêt à être monté en position perpendiculaire
par rapport au corps.
Remontez le moniteur sur le corps du débitmètre.
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
