6
2.2.1 Raccordements hydrauliques pour les groupes de commande
Les débitmètres dotés de bride de fixation 463/473 doivent être installés dans des
groupes de commande spécifiques (Réf. Catalogue général ARAG).
S'il y a lieu d'intégrer le débitmètre dans un groupe de commande déjà existant mais
configuré précédemment sans débitmètre, il faut tenir compte du fait qu'il faudra
commander de nouveaux tirants afin de permettre le réassemblage du groupe après
l'installation du débitmètre (Réf. Catalogue général ARAG, section Groupes de com-
mande, Kit d'assemblage).
ATTENTION : AVANT D'INSTALLER LE DÉBITMÈTRE DANS UN GROUPE EXISTANT,
VÉRIFIEZ QUE LA PRESSION D'EXERCICE EST APPROPRIÉE PAR RAPPORT À CEL-
LE DU GROUPE DE COMMANDE.
ARAG décline toute responsabilité pour les dommages causés aux appareillages,
personnes, animaux et choses dérivant du non-respect des indications et des consi-
gnes décrites précédemment.
Rappelez-vous de positionner correctement les joints d'étanchéité et les joints tori-
ques dans les logements des raccords bridés.

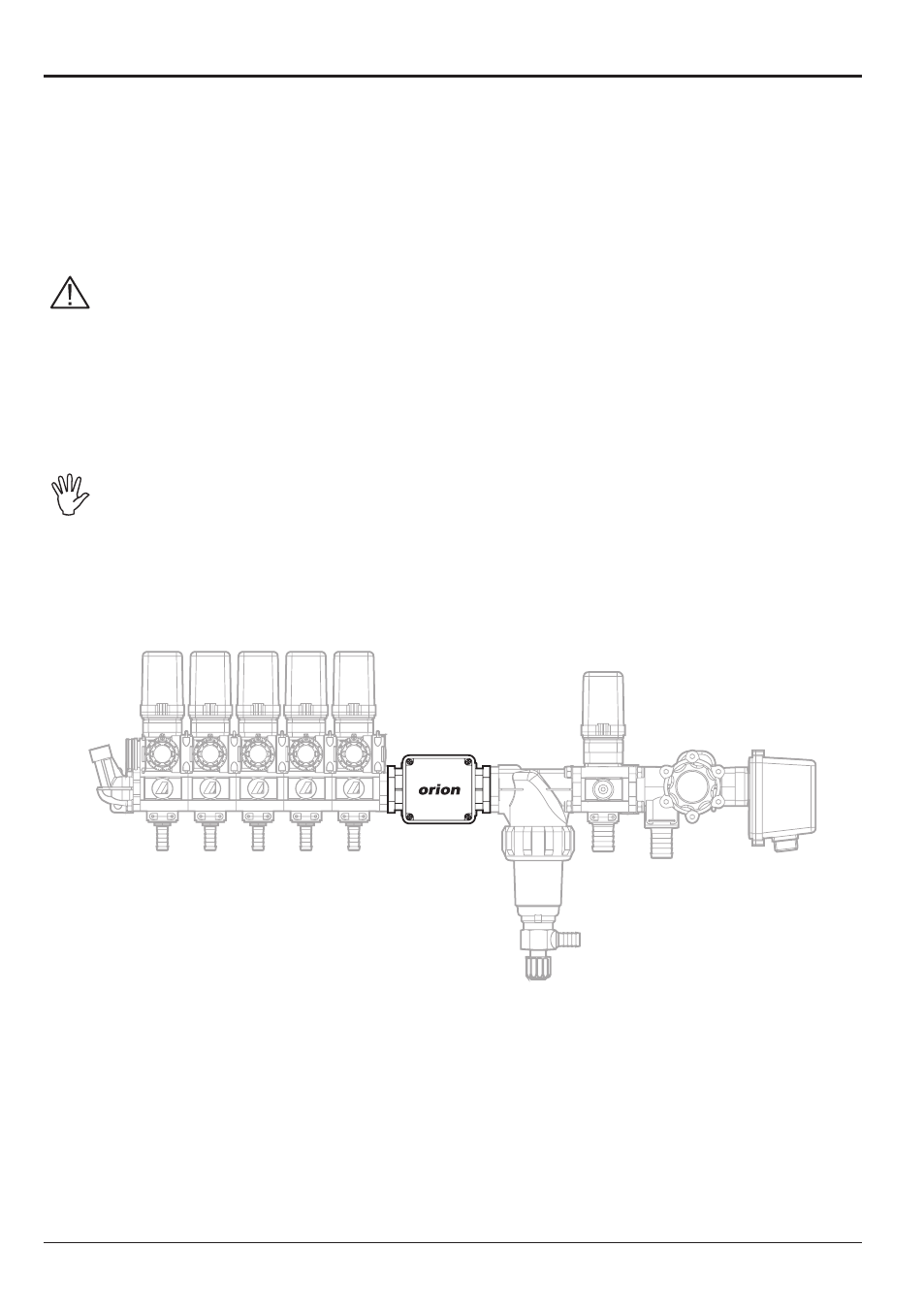

Note : généralement, dans les groupes de commande avec configuration standard, le
débitmètre est installé entre la vanne régulatrice et le groupe des vannes de section.
Cela n'empêche pas le montage du débitmètre à un endroit quelconque du groupe, il
faut toutefois tenir compte du fait que dans diverses positions le débitmètre lira des
valeurs différentes selon les composants raccordés.
La filtration du liquide est conseillé.
Afin d'obtenir une lecture correcte de la donnée voulue, contactez un revendeur ou
un installateur pour lui demander conseil sur le bon positionnement du débitmètre à
l'intérieur du groupe de commande.
Fig. 5
