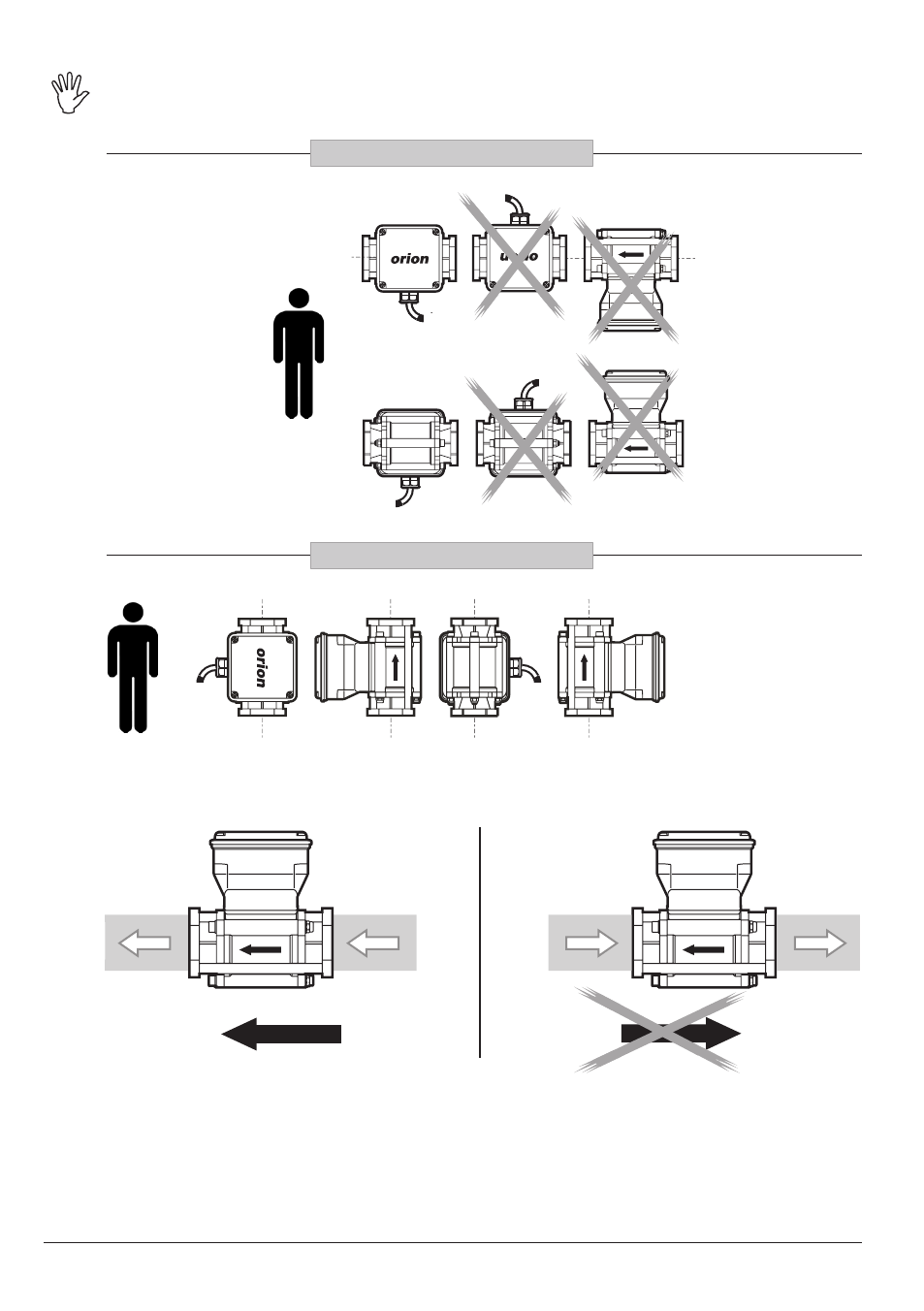

- Pour un fonctionnement correct, respectez le sens de montage (Fig. 2a et Fig. 2b);
Le câble ne doit JAMAIS être positionné vers le haut.
MONTAGE HORIZONTAL
OK
OK
MONTAGE VERTICAL
- Respectez la bonne direction d'entrée-sortie du liquide, comme indiqué par la flèche imprimée
sur le corps du débitmètre (Fig. 3).
IN OUT IN OUT
Utilisez des tuyaux en entrée et en sortie du même diamètre que les passages inter-
nes du débitmètre ; pour toute référence, consultez le tableau 4 (Chap. 6 - Données
techniques)
.
