7
6.2 Mise en place du moniteur
Bravo 300S doit être placé dans la cabine de conduite de la machine agricole. Respectez les
consignes ci-dessous :
- NE positionnez PAS le moniteur dans un endroit pouvant recevoir trop de vibrations
ou de chocs, afin d’empêcher tout préjudice ou l’activation involontaire des touches ;
- Fixez le dispositif dans une zone suffisamment visible et facile à atteindre avec les
mains ; prenez en compte que le moniteur ne doit pas entraver les mouvements ou
limiter la vision de conduite.

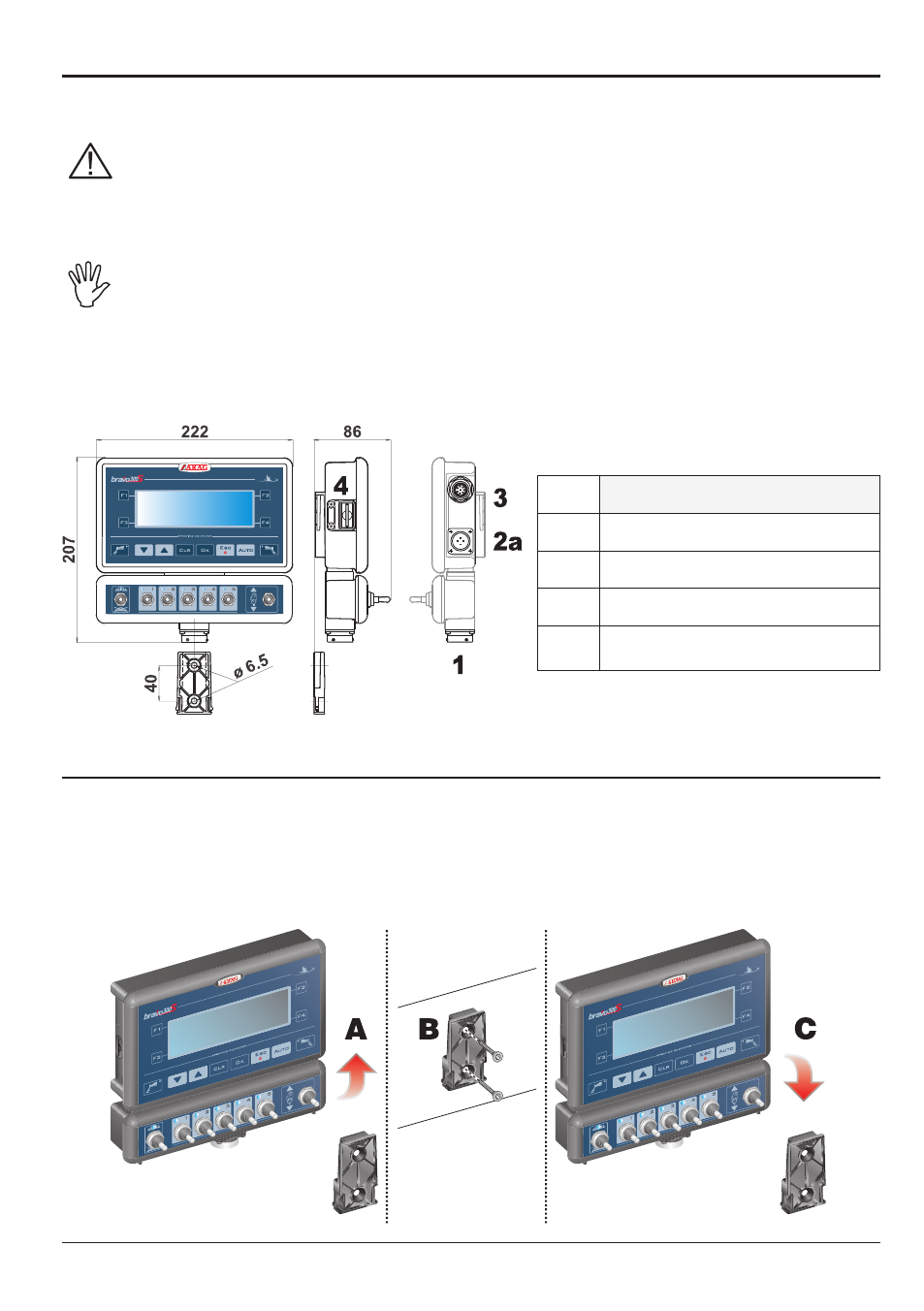

Prenez en compte les différents raccordements nécessaires au fonctionnement de
l’ordinateur (Fig. 4), la longueur des câbles ainsi que les encombrements de con-
necteurs et fils.
À côté de chaque connecteur il y a un symbole identifiant sa fonction. Pour toute
référence à la configuration des circuits, reportez-vous au Par. 6.1 - Composition de
l’équipement conseillée.
num.
points de raccordement
du moniteur
1 Groupe de commande et capteurs
2 Alimentation
3 Raccordements auxiliaires
4 Carte mémoire SD
6.3 Fixation de l’équerre de support
Le moniteur doit être mis en place après fixation de son équerre d’attache à la position désirée (se
reporter au paragraphe précédent pour le gabarit de perçage de l’équerre).
L’équerre doit être sortie de son logement sur le moniteur (
a , Fig. 5) et fixée à l’aide des vis fournies ( b ).
Assurez-vous de la parfaite fixation de l’équerre, après quoi emboîtez le moniteur sur celle-ci et
enfoncez jusqu’à son enclenchement (
c ).
Tabl.1
Fig. 4
Fig. 5
