Page 10
10
8
raccordement du câblage au groupe de commande et aux
fonctIons dIsponIbles
• Utilisez uniquement les câblages fournis avec les ordinateurs ARAG.
• Faites la plus grande attention à ne pas détériorer, tirer, déchirer ou couper les
câbles.
• Tout préjudice, occasionné par l’utilisation de câblages inadéquats ou, quoi qu’il en
soit, non fabriqués par ARAG, rendra automatiquement la garantie nulle et caduque.
• Aucune responsabilité ne peut engager ARAG pour les dommages aux appareil-
lages, à des personnes, animaux ou choses, occasionnés par l’irrespect de ce qui
précède.
8.1
Branchement du connecteur multipolaire
Reliez le connecteur multipolaire au moniteur (connection
1, Fig. 4) ; assurez-vous du bon bran-
chement et tournez l’écrou annulaire dans le sens des aiguilles d’une montre jusqu’à son blocage.
8.2
Raccordement des vannes du groupe de commande
• Utilisez des vannes ARAG : tout préjudice, occasionné par l’utilisation de vannes
inadéquates ou, quoi qu’il en soit, non fabriquées par ARAG, rendra la garantie
automatiquement nulle et caduque.
Aucune responsabilité ne peut engager ARAG pour tous dommages aux appareil-
lages, à des personnes, animaux ou choses, occasionnés par l’irrespect de ce qui
précède.
• Tous les connecteurs de raccordement aux vannes doivent être équipés de joint
d’étanchéité avant branchement (Fig. 10).
• Vérifiez que le joint d’étanchéité est bien positionné afin d’éviter toute infiltration
d’eau durant l’utilisation du groupe de commande.

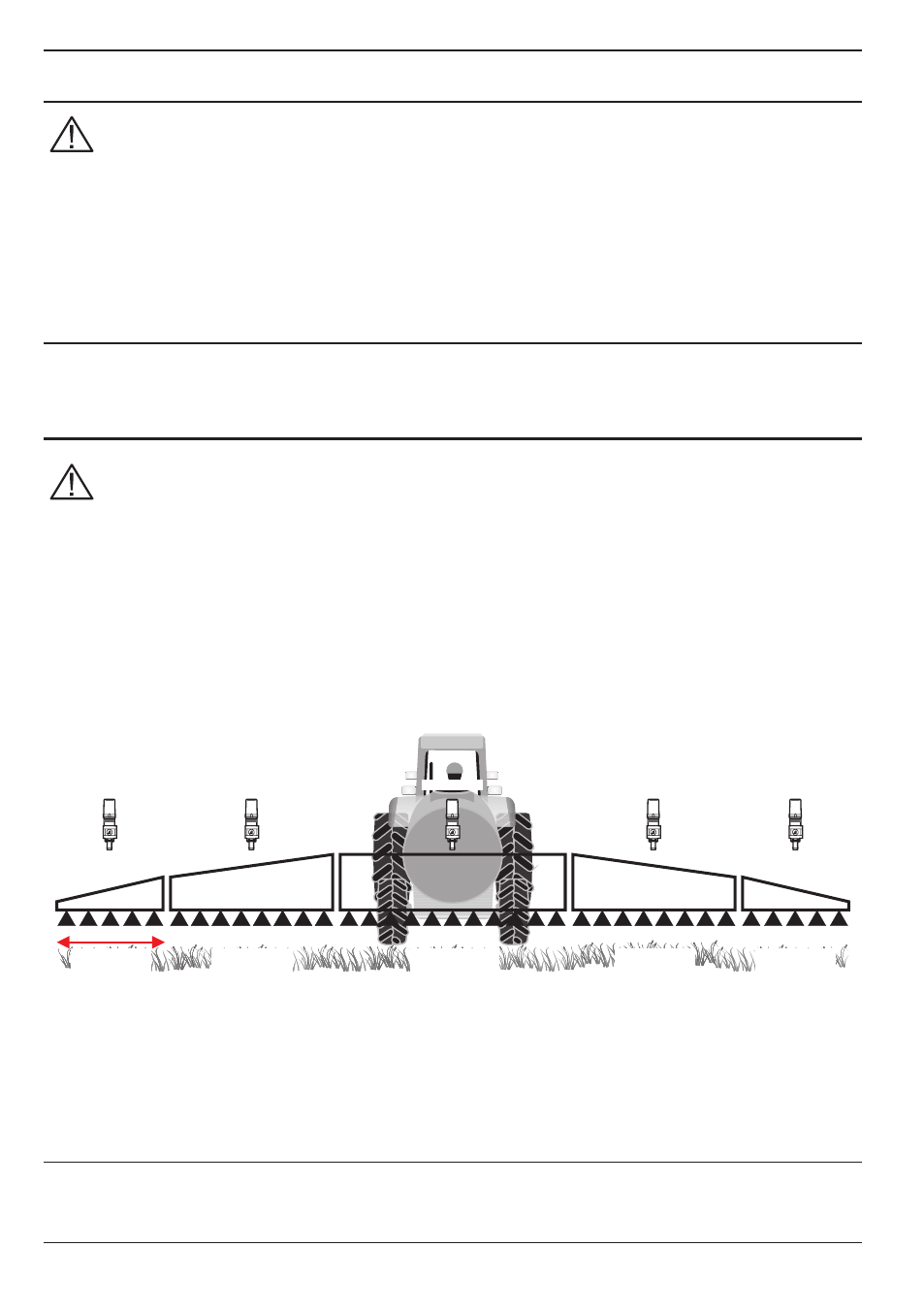

Tronçon
de rampe 2
Tronçon
de rampe 3
Tronçon
de rampe 4
Tronçon
de rampe 1
Vanne 1
Vanne 3
Vanne 2
Vanne 4
Tronçon
de rampe 5
Vanne 5
Fig. 9
Le
connecteur 1 doit piloter la vanne qui est reliée à son tour au tronçon de rampe 1 ; toutes les
autres par la suite.
Reliez le
"connecteur 1" à la "vanne 1", et les autres connecteurs par la suite, par ordre croissant
dans le sens des aiguilles d’une montre :
le tronçon 1 est situé en bas à gauche - vue arrière de la
machine (Fig. 9).
A SUIVRe
