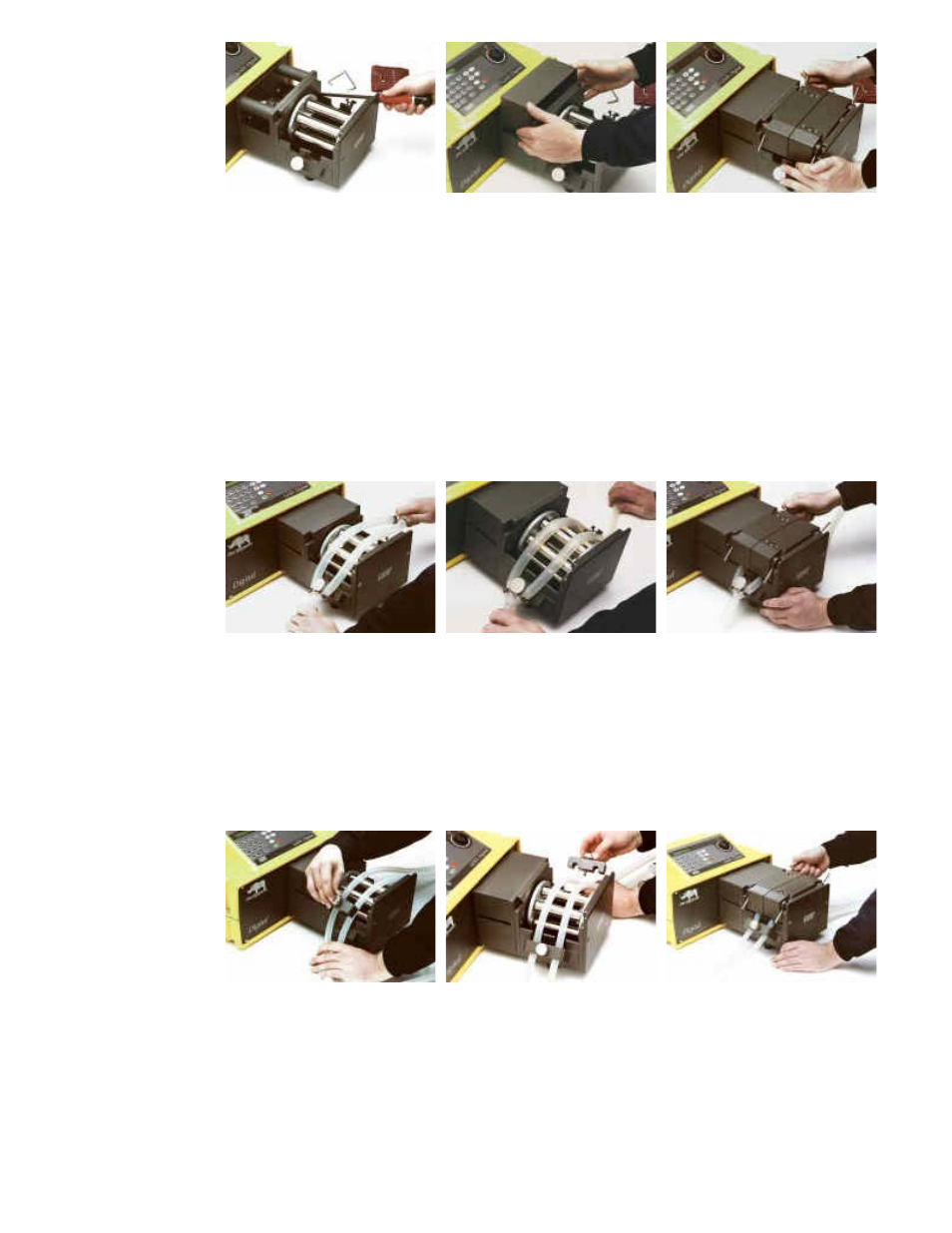

Mise en place des tubulures
Élément en double Y
Soulever les leviers de maintien du capot et le retirer. Placer une extrémité de l'élément en
double y sur un ergot de maintien de la 625L. Étirer l'élément sur le rotor et placer l'autre
extrémité de l'élément sur le second ergot de la 625L. Remettre en place le capot et
repousser les leviers de maintien du capot (voir Installation de la tête de pompe).
Tubulures d'entrée doubles
Soulever les leviers de maintien du capot et le retirer. Adapter les tubulures d'entrée dans
les cavaliers de blocage appropriés. Placer la cavaliers de blocage sur la 625L (pousser et
pivoter l'attache de verrouillage pour la fixer). Étirer les tubulures sur le rotor et placer
l'extrémité en Y de l'élément sur le second ergot de maintien de la 625L. Remettre en place
le capot et basculer les leviers de maintien de celui-ci.
Deux tubulures distinctes
Soulever les leviers de maintien du capot et retirer. Pivoter et retirer les ergot de maintien
de la 625L. Adapter les deux tubulures dans les cavaliers de blocage de taille appropriée:
Distance entre les cales = 230 mm pour un diamètre allant jusqu’à 8,0 mm; 240 mm pour
des diamètres de 12,0 mm et 16,0 mm. Adapter le cavalier de blocage de la tubulure
d'entrée à la 625L. Étirer les tubulures sur le rotor et adapter le second cavalier de blocage
de la tubulure à la 625L. Remettre en place le capot et basculer les leviers de maintien de
celui-ci. Lors de l'utilisation de tubulures en Marprène, il convient de vérifier la tension du
tube entre les cavaliers de blocage après 30minutes de fonctionnement.
Entretien et maintenance de la 625L
Vérifier régulièrement la liberté de mouvement de toutes les pièces mobiles. Si des liquides
corrosifes sont renversés sur la tête de pompe, les retirer et les nettoyer uniquement au
moyen d'un détergent doux.
Réglage du capot de la 625L
Le capot est réglé pour des tubulures à paroi de 4,0mm dont le diamètre peut atteindre
16,0mm. Une modification de ce réglage au moyen de vis à tête fendue peut être
nécessaire pour optimiser la performance si une tubulure non standard est utilisée. Le
