16

XX0220

Clé - métal

17

MR2029T

Butée de moyeu d’arbre/rotor MG605 de glissière tubée

18

MR2059T

Raccord - Bodine (anneau en polypropylène blanc)

19

FN0488

Vis de serrage de glissière tubée

20

FN0523

Boulon pour vis de serrage M6x20 de glissière monobloc

21

FN0581

Rondelle de positionnement de rotor M6

22

FN0520

Boulon de serrage de rotor M6 x 25

23

TT0006

Clé Allen 5 mm

24

MA0017

Aimant du capot de protection

CN0187

Bouchon obturateur 10.72M

MRA0268A

Ensemble d’interrupteur de porte pour entraînement tubé

MRA0279A

Ensemble d’interrupteur de porte monobloc

Tête de pompe 625L

Le modèle à double circuit décalé de la 625L utilise des éléments tubulaires en double Y à

paroi de 4,0mm pour résoudre le problème des pulsations et obtenir une distribution et un

dosage précis. Le modèle 625L accepte des tubulures en Silicone et Marprène d’un diamètre

interne allant jusqu’à 16,0 mm. Utiliser une tubulure à paroi de 4,0mm pour le transfert de

très hautes performances et un meilleur traitement des liquides visqueux.

La tête de pompe 625L peut aussi fonctionner avec deux tubulures distinctes bien que des

variations de voie à voie et des pulsations minimes puissent être observées. Pour

l'adaptation de tubulures distinctes, ou l'adaptation d'une entrée double sur une sortie

simple, utiliser des cavaliers de blocage.

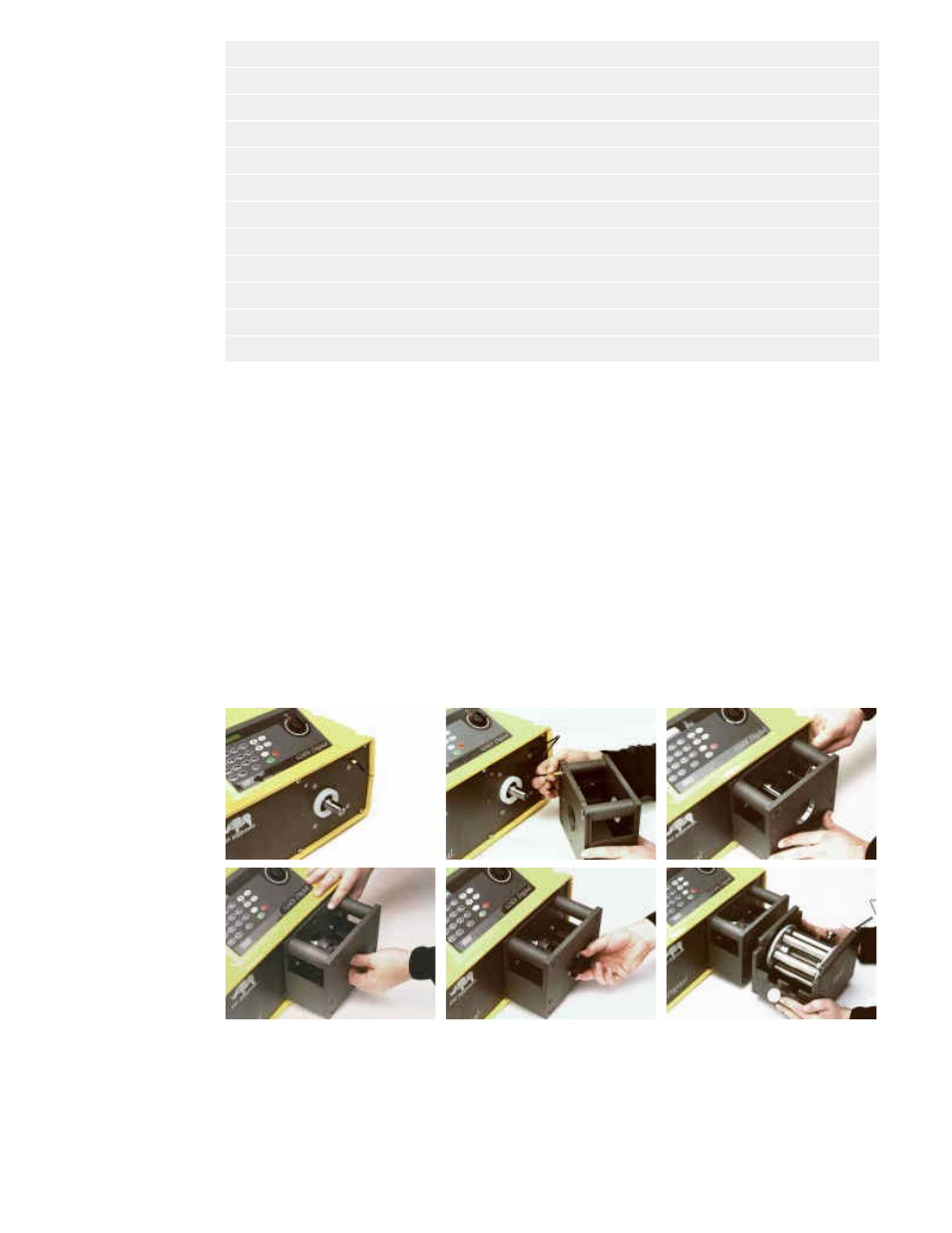

Installation de la 625L

Déposer le couvercle de la 625L. Aligner la butée de l'axe d'entraînement avec le logement

de l'axe central de la 625L. Placer la 625L sur la pompe. Serrer les vis supérieures et

inférieures du socle. Pour retirer la tête de pompe, soulever le couvercle du socle et du

circuit, desserrer les vis supérieures et inférieures du couvercle et dégager la tête de

pompe.
