8
Repliez la manette, puis fermez et verrouillez la porte de la tête de pompe.
Après le démarrage de la pompe, desserrez la pince côté refoulement pendant quelques instants. Ceci permettra au tuyau flexible de
recouvrer sa longueur naturelle.

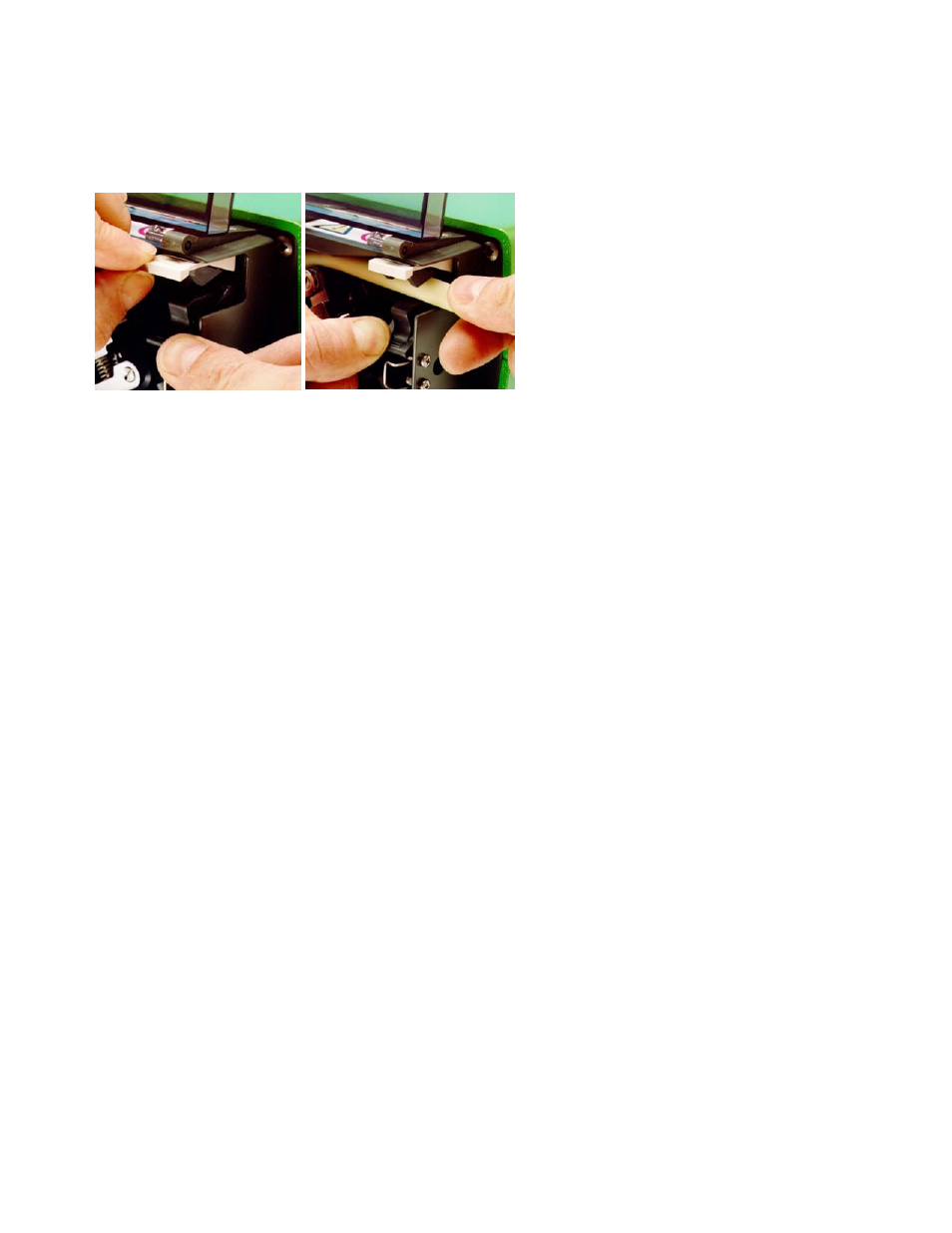

La tête de pompe 501RL est équipée de pinces à tuyau flexible à quatre positions qui permettent d'utiliser des tuyaux flexibles de
diamètres variés. Procédez au réglage en poussant ou en retirant les barrettes qui se trouvent au-dessus de la pince supérieure et sous
la pince inférieure.
Fixez les pinces pour que les tuyaux flexibles soient soumis au minimum de serrage nécessaire.
Réglage des galets
L'écartement de 2,6 mm entre les galets de la 501RL est réglé en usine. L'utilisation d'un tuyau flexible dont l'épaisseur est inférieure à
1,6 mm nécessite une modification de cet écartement. Chaque bras de galet est équipé de deux vis de réglage à cet effet. L'écartement
correct est égal à deux fois l'épaisseur du tuyau flexible moins 20%. Le réglage correct est très important: une occlusion trop importante
réduirait la durée de vie du tuyau flexible, alors qu'une occlusion trop faible réduirait l'efficacité de pompage.
Pour modifier l'écartement, faites tourner chacune des vis de réglage dans le sens des aiguilles d'une montre pour l'augmenter, ou dans
le sens contraire des aiguilles d'une montre pour le réduire. Un tour complet modifie l'écartement de 0,8 mm.
Pour rétablir l'écartement d'origine de 2,6 mm, faites tourner la vis de réglage jusqu'à ce que les galets frôlent le corps de tête, puis vissez
chacune des vis de trois tours et un quart. Un écartement de 3,8 mm entre la paroi et le corps de la tête de pompe 501RL2 est réglé
en usine. Ce réglage permet l'utilisation de tuyaux flexibles d'une épaisseur comprise entre 2,1 et 2,5 mm.
Vérifiez les pièces mécaniques du rotor de temps en temps, pour vous assurer qu'elles se déplacent librement. Lubrifiez les points de
pivotement et les galets de temps à autre, à l'aide d'une huile pour machines peu visqueuse. En cas d'opération d'entretien de routine,
déposez le rotor de la tête de pompe, nettoyez-le minutieusement avant de lubrifier les axes de galet avec une huile au téflon.
