La tension d'alimentation ne doit jamais être appliquée entre les fiches de la prise à 25 fiches. Une tension
maximum de 30V peut être appliquée entre les fiches 4 et 17, et une tension de 5V entre les fiches 7 et 5. Les autres
fiches ne doivent en aucun cas être soumises à une tension quelconque. Le non respect de ces deux consignes
pourrait entrainer des dommages irréversibles pour la pompes qui ne seraient pas couverts par la garantie. La
prise d'alimentation secteur ne doit pas servir d'interrupteur de commande marche/arrêt de façon trop répétitive.
Ceci doit se faire à l’aide d’une commande externe automatique Marche/Arrêt .
Calibrage de la pompe pour fonctionnement automatique
• Faites tourner le potentiomètre de calage de signal (repérable grâce au mot "Offset" figurant sur le panneau arrière) dans le sens des
aiguilles d'une montre, jusqu'à ce que la limite de traverse coulissante indiquée par un déclic soit atteinte. Ensuite, donnez dix tours
au potentiomètre, dans le sens contraire des aiguilles d'une montre. Répétez cette opération pour le potentiomètre de plage de
signal. L'opération ainsi décrite permet de garantir le réglage correct du potentiomètre pour la calibration.
• Calez le signal en faisant tourner le potentiomètre Offset dans le sens des aiguilles d'une montre, afin de régler la vitesse de l'arbre
d'entraînement au minimum requis.
• Réglez la plage du signal (sans dépasser 30 V ou 32mA) en faisant tourner le potentiomètre de plage de signal (repérable grâce au
mot "Range" figurant sur le panneau arrière) dans le sens des aiguilles d'une montre afin de régler la vitesse de l'arbre d'entraînement
au maximum requis.
Le réglage du signal de traitement ou de la vitesse d'entraînement à un régime supérieur à leur régime maximum entraînerait une
surcharge du mécanisme d'entraînement. Cette surcharge est indiquée, le cas échéant, par le clignotement du symbole AUT. Ceci
témoigne du contrôle restrictif et des niveaux de régime du mécanisme d'entraînement. Procédez à nouveau aux réglages afin d'utiliser
la pompe conformément à ces limites.
• Répétez cette procédure jusqu'à ce que la réaction de la pompe coïncide parfaitement avec le signal de pilotage.
Commande à distance
Arrêt/Marche

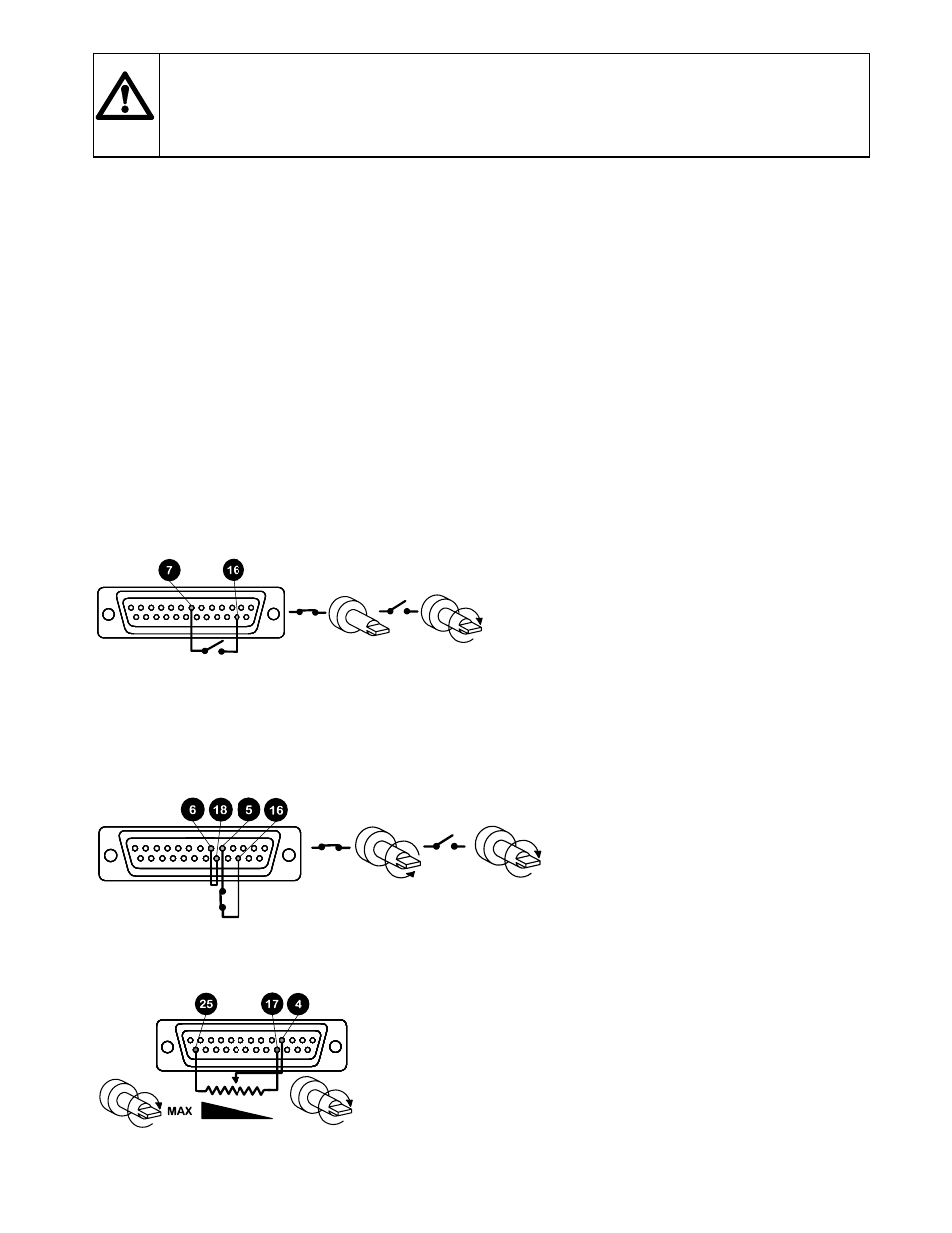

Branchez un interrupteur entre les broches 7 et 15 de la prise à 25 broches. La broche 7 peut être soumise à un signal d'entrée logique
compatible TTL (faible 0V, fort 5V). Un signal faible stoppe la pompe tandis qu’un signal fort la démarre. Sans branchement, la pompe
fonctionne par défaut.
Sens de rotation
Branchez un interrupteur entre les broches 5 et 16 et désactivez la commande de sens de rotation du panneau avant en reliant les
broches 6 et 18 de la prise à 25 broches. L'ouverture de l'interrupteur entraîne une rotation dans le sens des aiguilles d'une montre, alors
que sa fermeture entraîne une rotation dans le sens contraire des aiguilles d'une montre. La broche 5 peut également être soumise à un
signal d'entrée logique compatible TTL (faible 0V, forte 5V). Un signal faible entraîne le fonctionnement de la pompe dans le sens
contraire des aiguilles d'une montre, alors que le signal fort entraîne le fonctionnement de la pompe dans le sens des aiguilles d'une
montre. Sans ce branchement, la pompe fonctionne dans le sens des aiguilles d'une montre par défaut.
Vitesse
Un potentiomètre, d'une valeur nominale située entre 1k et 2k avec un minimum de 0,25W peut être branché conformément à
l'illustration. Dans ce cas, l’utilisation de signal d'entrée de tension ou de courant est impossible.
