58

Calibrage de la pompe pour fonctionnement automatique



Faites tourner le potentiomètre de calage de signal (repérable grâce au mot "Offset" figurant sur le panneau arrière)
dans le sens des aiguilles d'une montre, jusqu'à ce que la limite de traverse coulissante indiquée par un déclic soit
atteinte. Ensuite, donnez dix tours au potentiomètre, dans le sens contraire des aiguilles d'une montre. Répétez cette
opération pour le potentiomètre de plage de signal. L'opération ainsi décrite permet de garantir le réglage correct du
potentiomètre pour la calibration.



Calez le signal en faisant tourner le potentiomètre Offset dans le sens des aiguilles d'une montre, afin de régler la
vitesse de l'arbre d'entraînement au minimum requis.



Réglez la plage du signal (sans dépasser 30 V ou 32mA) en faisant tourner le potentiomètre de plage de signal
(repérable grâce au mot "Range" figurant sur le panneau arrière) dans le sens des aiguilles d'une montre afin de régler
la vitesse de l'arbre d'entraînement au maximum requis.

Le réglage du signal de traitement ou de la vitesse d'entraînement à un régime supérieur à leur régime maximum
entraînerait une surcharge du mécanisme d'entraînement. Cette surcharge est indiquée, le cas échéant, par le
clignotement du symbole

AUT

. Ceci témoigne du contrôle restrictif et des niveaux de régime du mécanisme

d'entraînement. Procédez à nouveau aux réglages afin d'utiliser la pompe conformément à ces limites.



Répétez cette procédure jusqu'à ce que la réaction de la pompe coïncide parfaitement avec le signal de pilotage.

Commande à distance

Arrêt/Marche

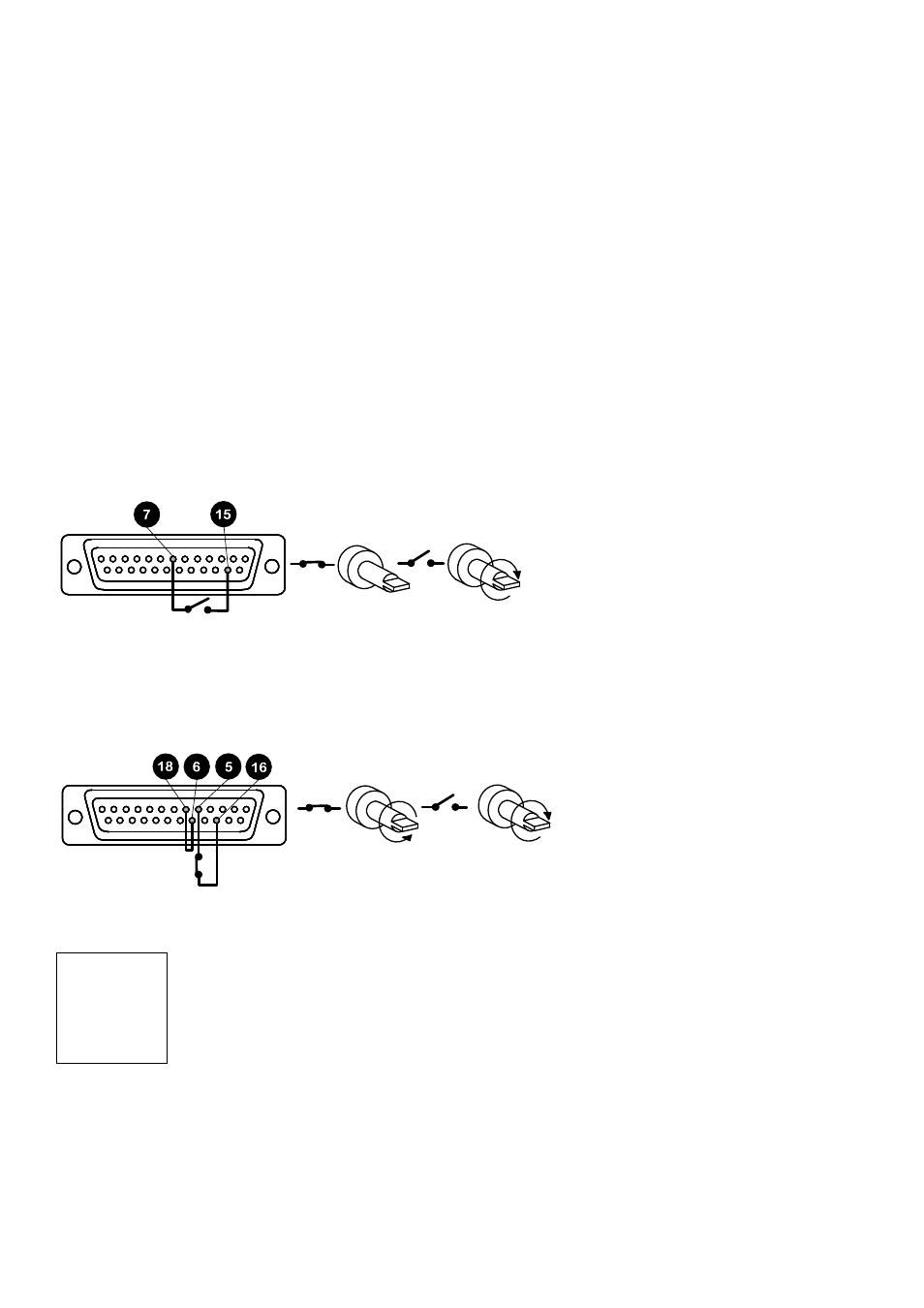

Branchez un interrupteur entre les broches 7 et 15 de la prise à 25 broches (Pompe en fonctionnement manuel). La
fermeture de l’interrupteur stoppera la rotation de la pompe. Par défaut, la pompe fonctionnera en l’absence d’interrupteur.
Un signal d'entrée logique compatible TTL (faible 0V, fort 5V) peut être connecté à la broche 7. Le signal faible (0V)
stoppe la pompe tandis qu’un signal fort (5V) la démarre (Pompe en fonctionnement automatique).

Sens de rotation

Branchez un interrupteur entre les broches 5 et 16 et désactivez la commande de sens de rotation du panneau avant en
reliant les broches 6 et 18 de la prise à 25 broches. L'ouverture de l'interrupteur entraîne une rotation dans le sens des
aiguilles d'une montre, alors que sa fermeture entraîne une rotation dans le sens contraire des aiguilles d'une montre. Un
signal d'entrée logique compatible TTL (faible 0V, forte 5V) appliqué sur la broche 5 peut également être utilisé. Un signal
faible entraîne le fonctionnement de la pompe dans le sens contraire des aiguilles d'une montre, alors que le signal fort
entraîne le fonctionnement de la pompe dans le sens des aiguilles d'une montre.

Vitesse

Un potentiomètre, d'une valeur nominale située entre 1k et 2k avec un minimum de 0,25W peut être branché
conformément à l'illustration. Dans ce cas, l’utilisation de signal d'entrée de tension ou de courant est impossible.
