Fonctionnement automatique
Appuyez sur la touche Man/Auto . Le clignotement du symbole AUT indique que la pompe est en mode automatique.
La pompe est pilotée par un signal analogique allant jusqu'à 30V ou 32mA. Elle fournit un débit croissant en cas
d'augmentation des signaux de commande (réponse non-inversée) ou de diminution du signal de commande (réponse
inversée).

Calage du signal (Signal bas) correspond au choix du niveau de signal pour lequel la pompe commence à tourner.
Avec un signal 4-20mA (réponse non-inversée), le signal est calé sur 4mA. A noter qu’un même signal à réponse
inversée serait calé sur 20mA, car c’est le niveau de signal pour lequel la pompe commencerait à tourner (la vitesse la
plus grande serait alors atteinte à 4mA).

Plage de signal défini la différence entre le signal délivrant la vitesse la plus importante et celui délivrant la vitesse la
plus faible. Un signal 0-12V à une plage de 12V et un signal 4-20mA a une plage de 16mA.
A titre d'exemple, les données suivantes correspondent à l'utilisation d'un signal de traitement de 4mA à 20mA :
Réponse de la Pompe Signal Bas Plage de signal
Non-inversée 4mA 16mA
Inversée 20mA 16mA

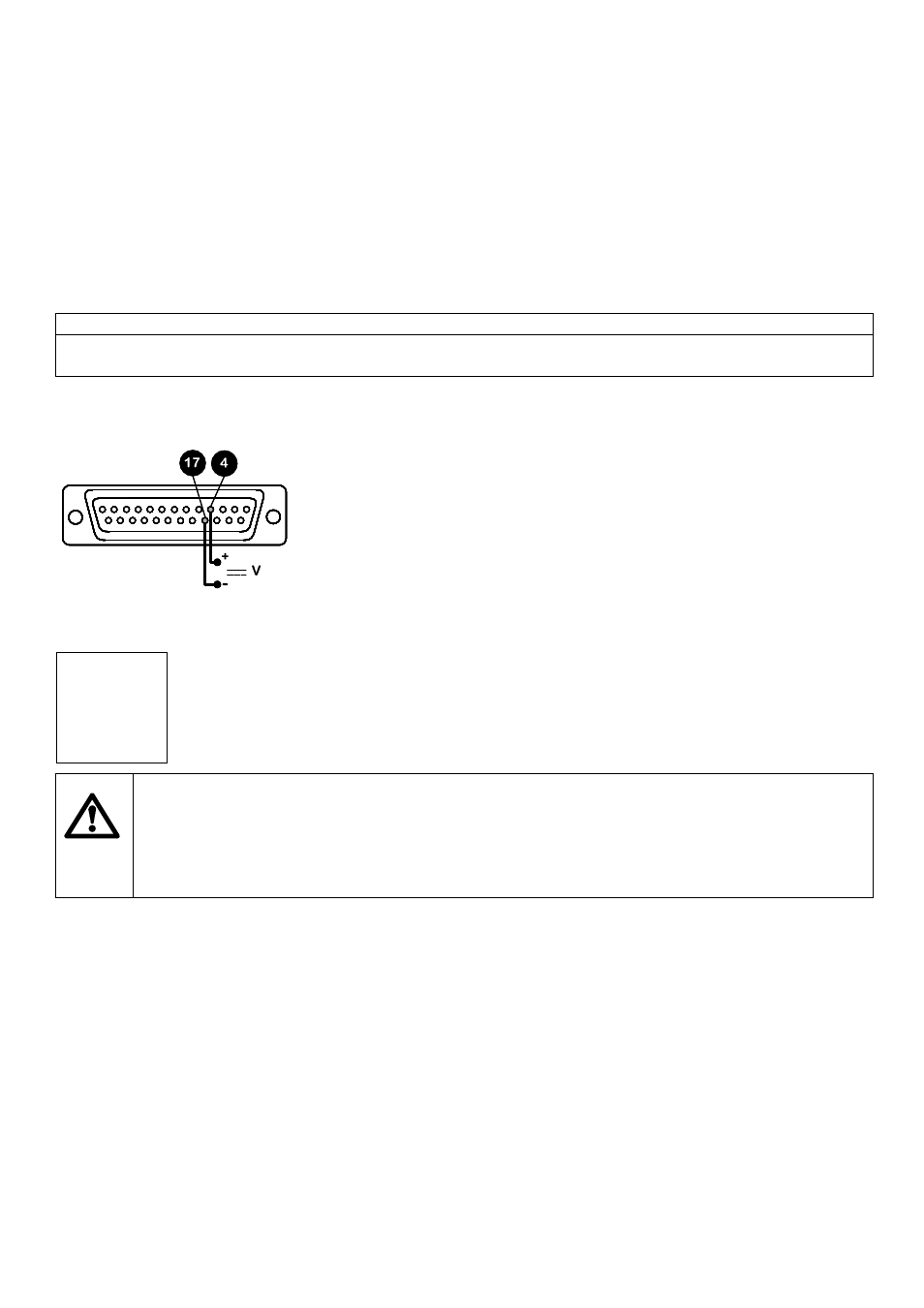

Pour un contrôle par variation de tension, une source de courant continu stable variable peut être utilisée avec un
voltmètre pour courant continu (courant continu maximum 30V). Impédance du circuit 100k
Ω. La polarité est réglée pour
une réponse non-inversée. Inversez la polarité pour une réponse inversée.
Pour un contrôle par variation de courant, la même source de courant continu peut être utilisée avec un milliampèremètre
pour courant continu (maximum 32mA). Impédance du circuit 250
Ω. La polarité est réglée pour une réponse non-inversée.
Inversez la polarité pour une réponse inversée.
La tension d'alimentation ne doit jamais être appliquée entre les fiches de la prise à 25 fiches. Une
tension maximum de 30V peut être appliquée entre les fiches 4 et 17, et une tension de 5V entre les
fiches 7 et 5. Les autres fiches ne doivent en aucun cas être soumises à une tension quelconque. Le
non respect de ces deux consignes pourrait entrainer des dommages irréversibles pour la pompes
qui ne seraient pas couverts par la garantie. La prise d'alimentation secteur ne doit pas servir
d'interrupteur de commande marche/arrêt de façon trop répétitive. Ceci doit se faire à l’aide d’une
commande externe automatique Marche/Arrêt .
