inaperçu mais réduire la durée de vie du tube.
Sélection du tuyau flexible La liste des compatibilités chimiques publiée dans le catalogue
Watson-Marlow ne peut servir que de guide. En cas de doute en ce qui concerne la
compatibilité d’un type de tuyau flexible avec le liquide à pomper, demander une carte à
échantillons de tube pour procéder à des tests d’immersions.
Installation
Pendant son fonctionnement, la lubrification correcte du réducteur dépend de l’installation
de la pompe, qui doit être placée sur une surface horizontale.
Mettre le sélecteur de tension sur 120V pour une alimentation entre 100-120V
50/60Hz ou sur 240V pour une alimentation entre 220-240V 50/60Hz. Retirez la
plaque transparente du panneau arrière pour avoir accès au sélecteur de tension et
au bloc de connexion.
Faire passer le câble d’alimentation secteur par l’orifice d’entrée à droite de la
fenêtre et raccordez le câble au bloc de connexion comme le montre l’illustration du
panneau arrière.
Il existe deux types de presse equipe. L’un d’entre eux permet d’utiliser un conduit
rigide ou souple de 20mm et l’autre est conçu pour être utilisé avec un câble
d’alimentation secteur gainé PVC à trois fils de 0,75mm2 (par l’intermédiaire de
l’adaptateur à vis fourni), pour permettre l’utilisation d’un câble d’alimentation
secteur.
Remontez la plaque transparente et le joint fermement sur l’ouverture.

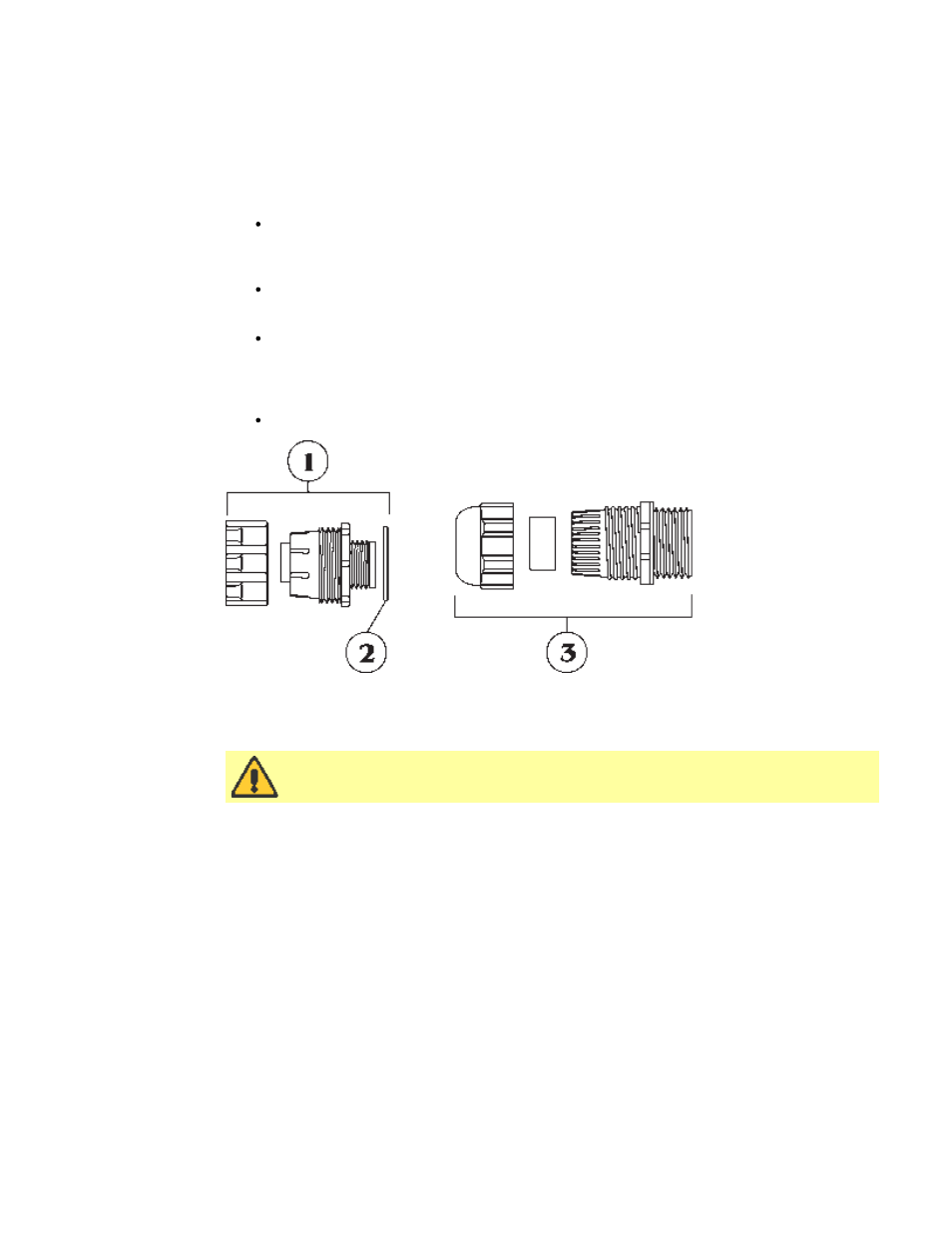

1. Garniture de détente de câble blindé GR 0018
2. Rondelle GR 0019
3. Garniture de détente SL 0020
Les normes de protection contre les entrées d’eau ne sont pas valides si
la plaque transparente n’est pas remise en place.
Renfoncement du panneau arrière
Le renfoncement du panneau arrière sert de logement aux pièces suivantes:
1. Porte-fusible
2. Bloc de fonction
