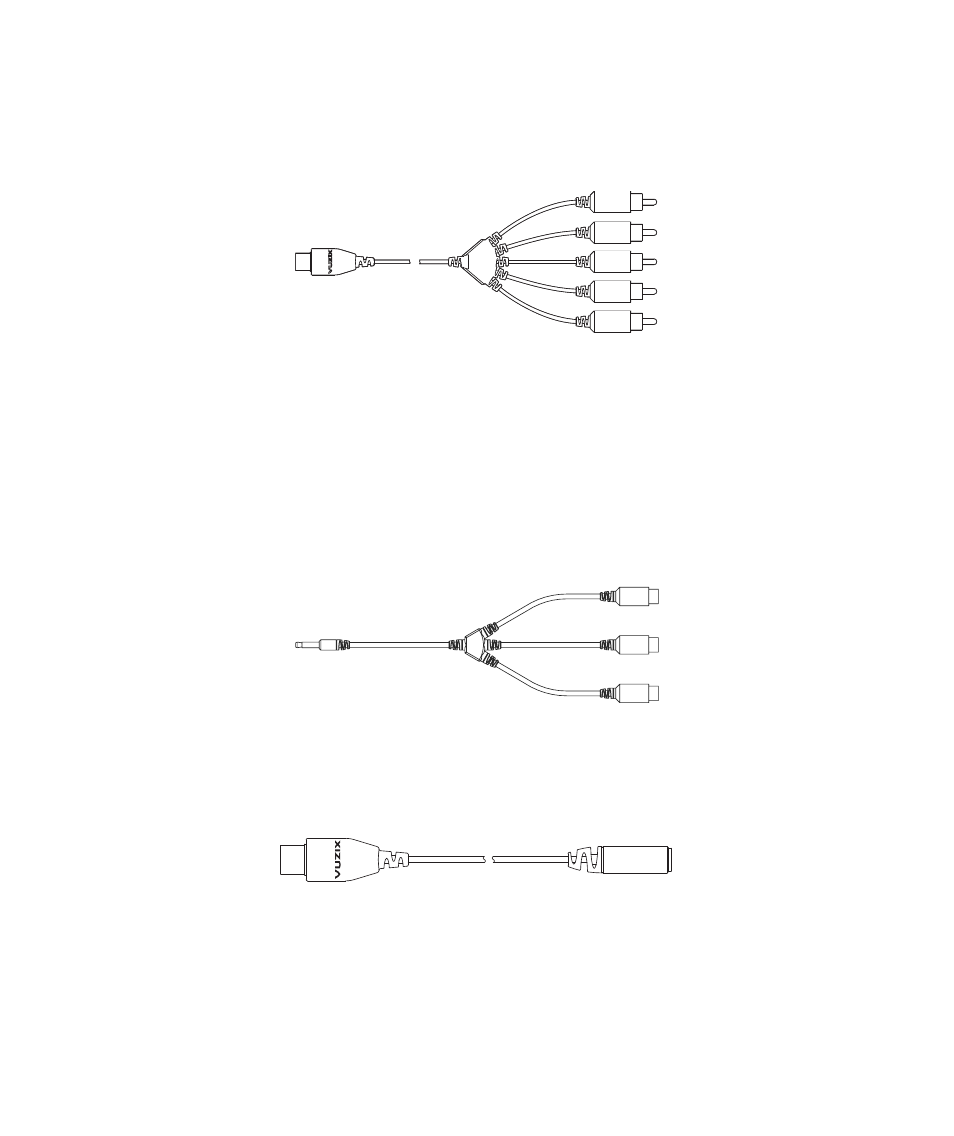

Câble composite : un câble multiconnecteur avec un multiconnecteur Wrap à une extrémité et
cinq connecteurs mâles de type RCA à l’autre. Deux des connecteurs RCA sont marqués
« Audio » et trois sont marqués « Vidéo ». Chaque connecteur a une couleur propre à sa
fonction. Ces connecteurs RCA se branchent sur les ports A/V composites de votre dispositif
média ou un câble composite relié à ce dispositif.
Câble adaptateur composante : ce câble multiconnecteur court permet de connecter des câbles
audio et vidéo composantes aux dispositifs prenant en charge ce format. Le câble composante
ressemble au câble composite, mais le connecteur unique se termine par un petit connecteur
cylindrique. Il se connecte au boîtier de commande à l’aide du câble adaptateur quatre bandes,
fourni.
Une connexion composante permet d’obtenir une vidéo de plus grande qualité qu’une
connexion composite. De nombreux dispositifs vidéo, dont les consoles de jeux, sont
compatibles avec la vidéo composite.
Adaptateur quatre bandes Wrap : l’une des extrémités de ce câble adaptateur court est
pourvue d’un multiconnecteur Wrap, et l’autre d’un jack cylindrique. Le câble A/V
composante et certains câbles propriétaires conçus pour des dispositifs spécifiques utilisent cet
adaptateur pour se connecter au boîtier de commande Wrap.
Conseils pour la connexion et les câbles :
Conseil : les lunettes s’éteindront automatiquement si aucun signal audio n’est reçu pendant
environ 30 secondes. Pour qu’elles ne s’éteignent pas, allumez d’abord votre lecteur
média.
