4.
DESCRIPTION DETAILLEE
4.1
Panneau gauche

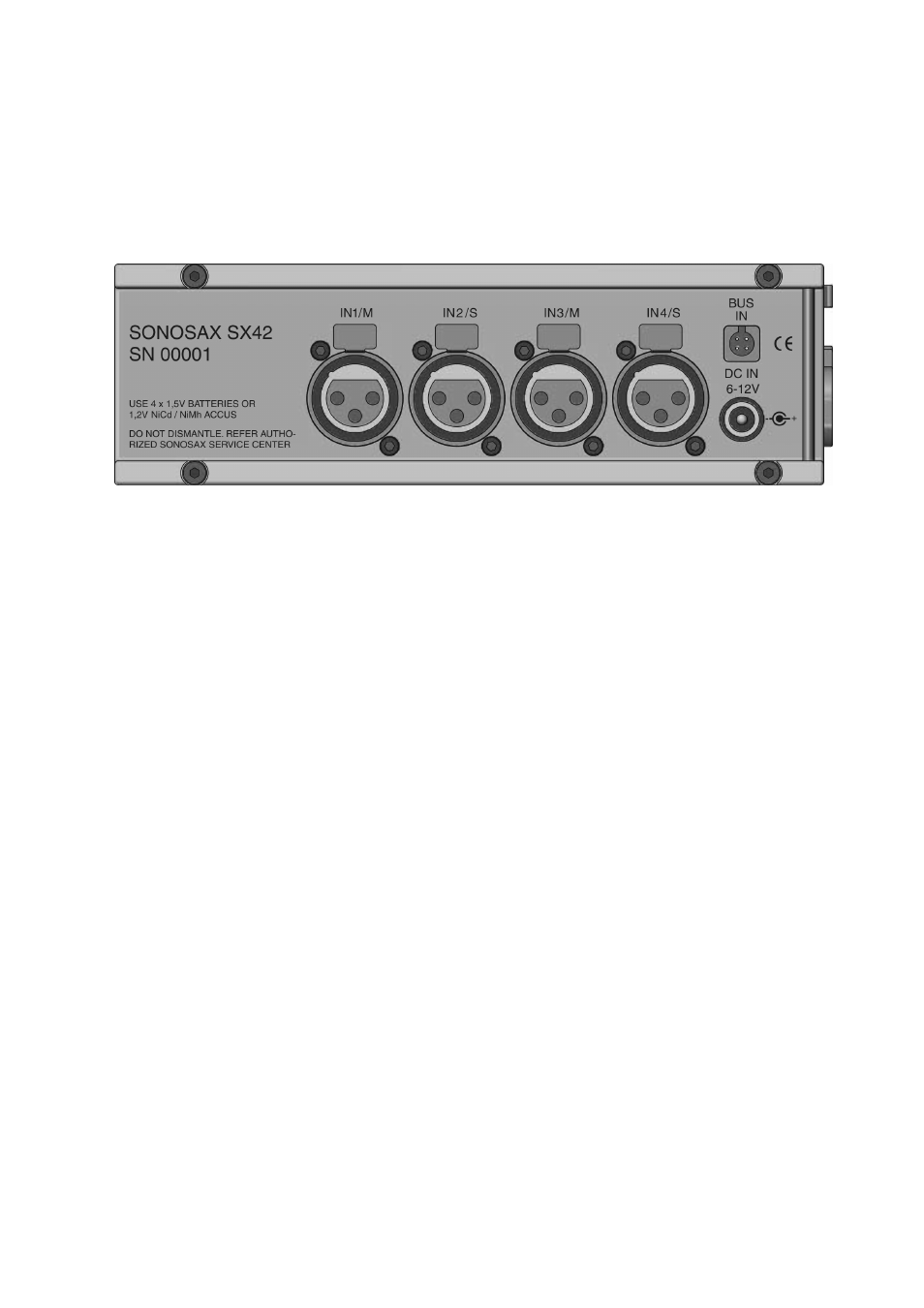

Le panneau gauche comporte quatre entrées Micro/Ligne, une prise pour l’alimentation externe
et une entrée bus tel qu’illustré ci dessous:
4.1.1
Entrées (IN1 à IN4)
Chaque canal d’entrée mono est symétrique, sans transformateur et peut être équipé de filtres
RF en option.
Les connecteurs des entrées sont de type XLR où: PIN1=GND, PIN2=HI (+) et PIN3=LO (-).
Pour connecter une source asymétrique telle qu’un lecteur CD ou MD, faites un pont entre la
PIN1 et la PIN3 et connectez le tout sur la masse (GND) de la source. Utilisez ensuite la PIN2
pour le signal d’entrée asymétrique.
REMARQUE: N’utilisez jamais l’alimentation fantôme (48V) dans ce cas car vous risqueriez
d’endommager la source!
4.1.2
Entrée bus (BUS IN)
Cette entrée vous permet de connecter n’importe quel autre dispositif SANS AUCUN
CONTRÔLE aux deux bus du mélangeur. Par exemple, vous pouvez utiliser cette entrée stéréo
pour connecter deux mélangeurs SONOSAX SX42 ensemble et obtenir ainsi un mélangeur à 8
canaux.
Cette entrée stéréo est asymétrique et sa sensibilité est ajustée d’usine à +6dBu pour 0dB. La
sensibilité d’entrée peut être réglée facilement par votre représentant SONOSAX ou
directement à la fabrique.
Le connecteur BUS IN est de type BINDER à 4 pôles où: PIN1=GND, PIN2=Gauche,
PIN3=Droit et PIN4=Non Connectée.
Le connecteur de câble correspondant est disponible sous les références: BINDER: REF 09-
9767-70-04 ou SONOSAX: SX 860273.
