TABLEAU ET INSTRUMENTS DE COMMANDE
P. Commande du régulateur de vitesse de pulvérisation – Embraye et débraye le régulateur de
vitesse. Pour embrayer, actionner vers l’avant ; pour débrayer, actionner à fond vers l’arrière. Un butoir
stoppe l’accélérateur lorsque le levier est enclenché. Il faut appuyer sur la pédale d’accélérateur pour
maintenir cette vitesse. Pour ajuster la vitesse, tourner la molette située en bout du levier dans le sens
inverse des aiguilles d’une montre pour augmenter la vitesse ou dans le sens des aiguilles d’une
montre pour la réduire. Désengager le levier pour pouvoir utiliser la pédale sur toute sa course.
Q. Frein de stationnement – Cette commande enclenche le frein. Tirer vers l’avant pour l’enclencher.
NE PAS ENCLENCHER LORSQUE LE MOTEUR EST EN MARCHE.

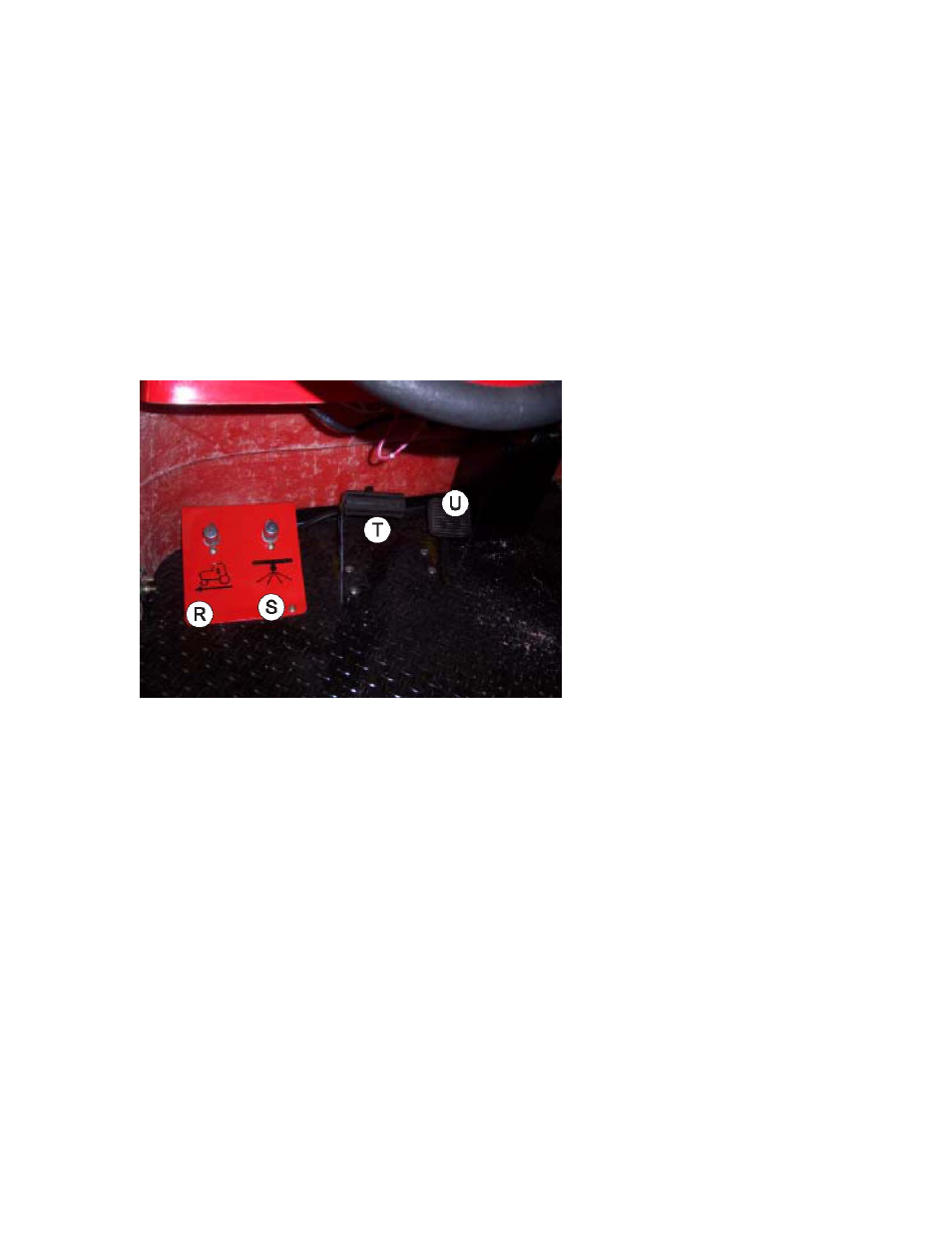

R. Commande au pied du régulateur de vitesse - Lorsque l’interrupteur à bascule est en position
enclenchée et une fois la vitesse souhaitée atteinte, appuyer sur la pédale de commande du régulateur
de vitesse pour enclencher le régulateur de vitesse (voir ci-dessous).
S.
Interrupteur principal de rampe – Situé sur le côté gauche du plancher, il permet d’annuler la
commande de l’interrupteur principal sur la console informatisée des systèmes de vaporisation. Le
pousser vers le bas permet de mettre les rampes en marche ou de les arrêter. Sur le Système 440,
l’interrupteur de l’ordinateur doit être éteint pour que l’autre puisse fonctionner.
T.
Pédale d’accélérateur - Cette pédale contrôle la vitesse de déplacement. En appuyant sur la pédale,
la vitesse de rotation du moteur augmente; la vitesse de déplacement varie en fonction de la pression
appliquée sur la pédale.
U.
Pédale de marche arrière – Cette pédale commande la marche arrière. Appuyer dessus pour faire
reculer la machine.
