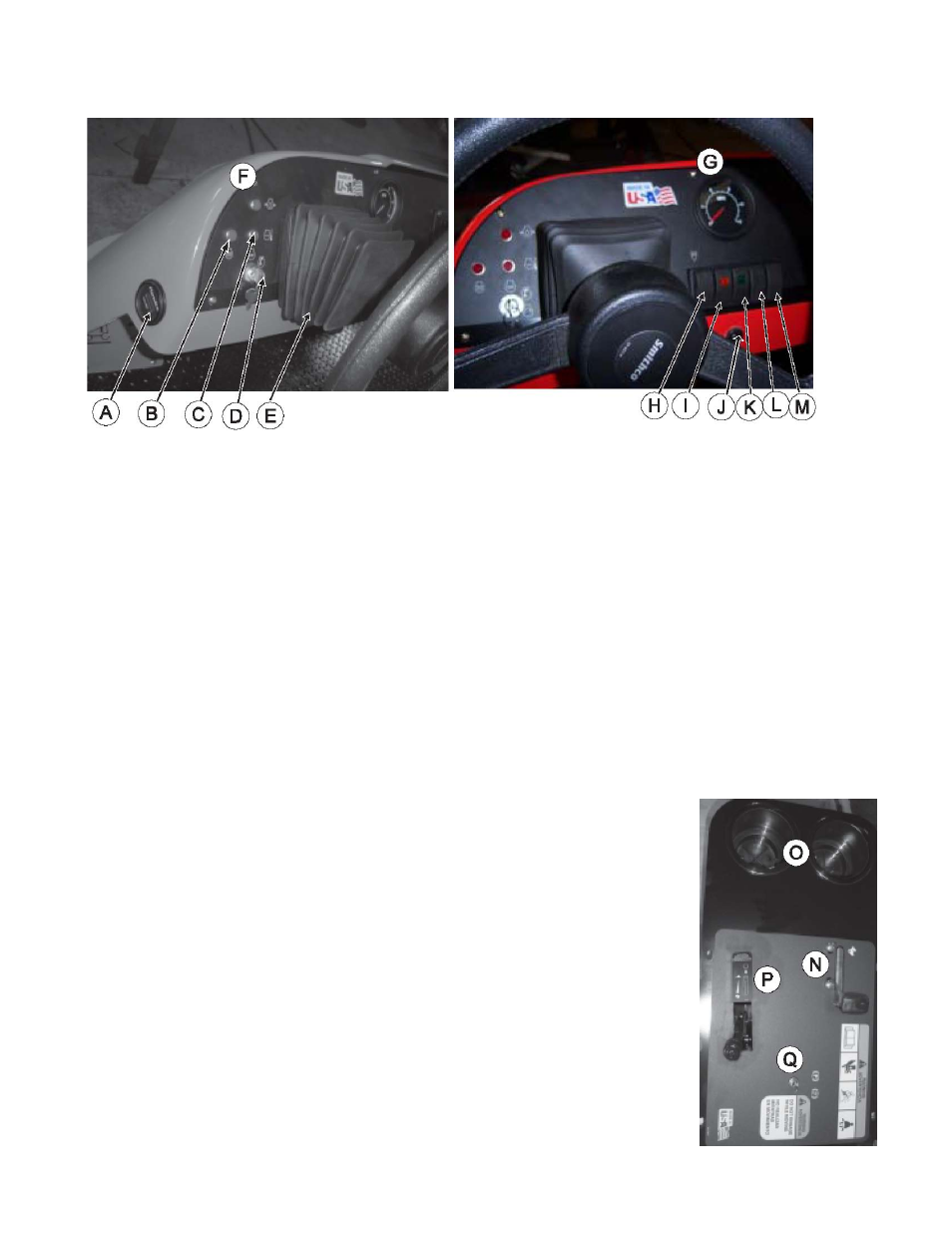

TABLEAU ET INSTRUMENTS DE COMMANDE
A. Horamètre (compteur d’heures) – L’horamètre indique le nombre d’heures de fonctionnement de la
machine. Il ne fonctionne que lorsque le contact est mis.
B. Bougie de préchauffage – Lorsque le contact est mis, la bougie de préchauffage s’allume quand le
moteur est prêt à être démarré.
C. Témoin de température de l’eau – Le témoin de température s’allume lorsque le moteur commence à
surchauffer.
D. Clef de contact – La clef a trois positions : Off - Run - Start (Arrêt - Marche - Démarrage).
E. Volant inclinable – Abaisser la manette, ajuster le volant à la position souhaitée puis la relâcher.
F. Voyant d’huile – Le voyant d’huile devrait s’allumer lorsque le contact est mis et le moteur arrêté et
s’éteindre dès que le moteur tourne. Le voyant d’huile s’allume lorsque la pression d’huile devient
insuffisante. Si le voyant d’huile venait à s’allumer, arrêter immédiatement le moteur et essayer de
déterminer la cause du problème.
G.
Tachymètre (indicateur de vitesse) – Le tachymètre affiche la vitesse de déplacement du véhicule
en km/h et en mi/h.
H. Phares – Cet interrupteur à bascule allume les phares lorsqu’on appuie sur le poussoir
du haut et les éteint lorsqu’on appuie sur le poussoir du bas.
I. Régulateur de vitesse – Cet interrupteur à bascule active le régulateur de vitesse
lorsqu’on appuie sur le poussoir du haut et le désactive lorsqu’on appuie sur le
poussoir du bas. Fonctionne avec le contacteur de régulation au pied.
J. Alarme sonore – L’alarme se déclenche lorsque la pompe tourne à vide.
K. Pompe de pulvérisation – Cet interrupteur à bascule démarre la pompe lorsqu’on
appuie sur le poussoir du haut et l’arrête lorsqu’on appuie sur le poussoir du bas.
L. Interrupteur de rampe gauche – Cet interrupteur à bascule relève ou abaisse la
rampe gauche.
M. Interrupteur de rampe droite – Cet interrupteur à bascule relève ou abaisse la rampe
droite.
N. Accélérateur à main – L’accélérateur à main sert à réguler la vitesse du moteur.
