C3X Lumis HOST
7
françai
S
Veiller à ce que le câble ne puisse être tiré : ceci pour- •
rait causer le débranchement des connecteurs outre à
les endommager.
après avoir retiré les caches de protection situés sur les
connecteurs des fibres et sur les connecteurs du panneau,
insérer soigneusement les fibres aux connecteurs corres-
pondants en faisant coïncider les numéros reportés sur cha-
que élément (fig.8-9). Manipuler les fibres optiques et les
connecteurs avec le plus grand soin.
POSITIONNEMENT DES 2 UNITÉS
Le système C3X Lumis HOST est formé de deux unités distinc-
tes (HOST et projecteur C3X Lumis). Chaque unité est dotée
d’un câble d’alimentation et connectée à l’autre unité par un
câble à fibres optiques de 20 m de long. L’étagère d’un meu-
ble est un bon emplacement pour placer le système HOST.
Contrôler la bonne stabilité du plan d’appui et que l’unité dis-
pose d’un espace suffisant aux fins d’une bonne ventilation
(au moins 3 cm). Placer le projecteur sur un plan stable ou
utiliser l’étrier (en option) en cas d’installation fixe au plafond.
! ATTENTION :
Pour l’installation au plafond avec l’étrier de suspension,
suivre scrupuleusement les instructions et les règles de sé-
curité reportées dans le paquet de l’étrier. Positionner le
projecteur à la distance désirée de l’écran: la dimension de
l’image projetée est déterminée par la distance entre l’écran
et l’objectif du projecteur et dépend du zoom optique confi-
guré. Voir le chapitre SETUP pour plus de détails.
CONNEXION DES DEUX UNITÉS
La connexion entre les deux unités s’effectue avec un câble
à trois fibres optiques dont chacune dispose d’un connec-
teur LC. La longueur standard du câble (20 m) permet de le
positionner plus facilement.
Pendant l’installation du câble à fibres optiques :
Manipuler les fibres avec le plus grand soin : manipuler •
le câble uniquement en amont du point de connexion.
n’exercer aucune traction sur les fibres ou les connec-
teurs, mais uniquement sur le câble.
Ôter le cache de protection uniquement lors de l’inser- •
tion du connecteur : tout contact avec d’autres corps
pourrait l’endommager et le rendre inutilisable.
Brancher soigneusement les fibres aux connecteurs •
correspondants situés sur le panneau arrière du sys-
tème HOST et au dos du projecteur.
Veiller à ne pas inverser les fibres : faire coïncider •
les numéros reportés sur les fibres aux numéros des
connecteurs.
Contrôler la bonne insertion des connecteurs. •
S’assurer que le câble, le long de son parcours, ne soit •
pas dangereux pour les personnes.
Contrôler l’absence de nœud au niveau du câble, et •
s’il est légèrement plié, veiller à ce que le rayon de l’arc
soit inférieur à 2 cm.
6 INSTALLATION

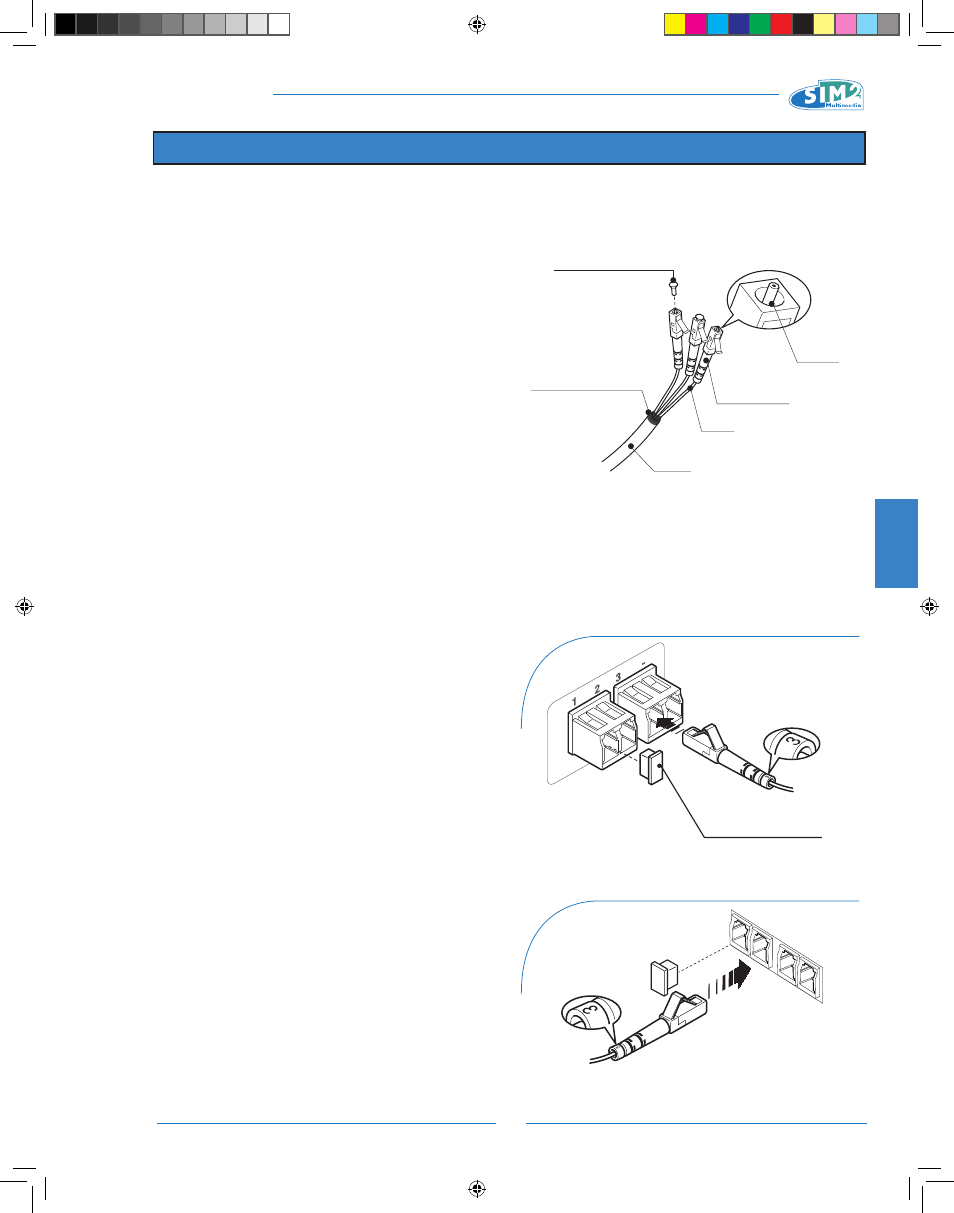

Cache de protection
fiche
Connecteur
fibre
Point de connexion
Câble
SYSTÈME HOST - Connexion en fibres optiques
Cache de protection
PROJECTEUR - Connexion en fibres optiques
1
2
3
-
