C3X Lumis HOST
VIDEO S-VIDEO COMPONENT / RGBS 12V OUT GRAPHICS RGB
DVI-D HDMI AUDIO-OUT HD-SDI RS-232 USB LAN
2
1
6
5
8
7
10
11
9
4
3
17
16
15
14
13 18
12
CONTROL
R/Pr G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V
R/Pb G/Y B/Pb H/HV V

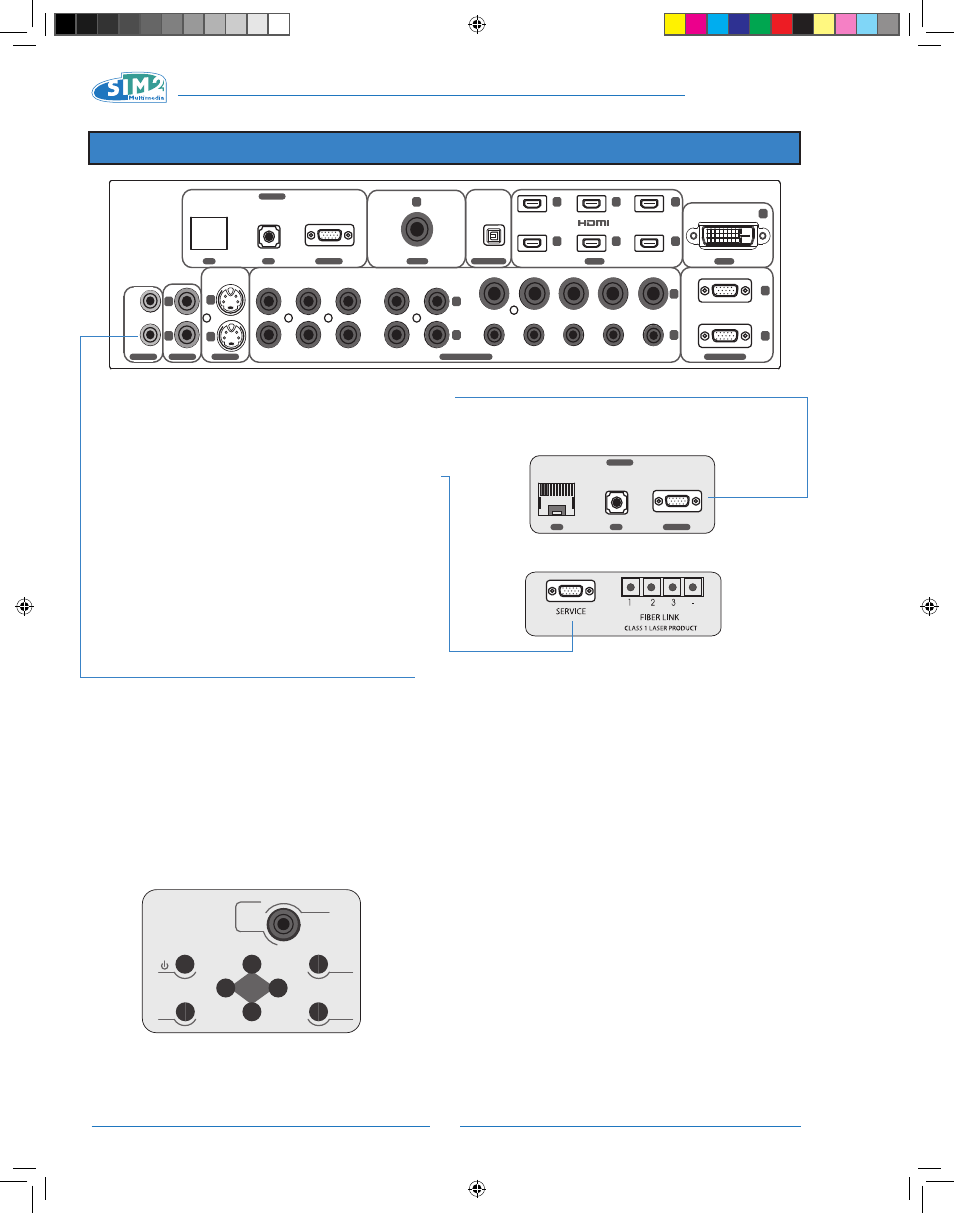

5 PANNEAU DES CONNEXIONS
SORTIES POUR LA GESTION DES ÉCRANS MOTORISÉS
Le système HOST est équipé de deux sorties (tension 12
Vdc) pour la commande d’écrans de projection motorisés
et la commande de rideaux motorisés servant à délimiter
la surface de l’écran de projection lors du changement de
format de l’image projetée.
La sortie TriG1 s’active lorsque le projecteur est allumé
(voyant bleu allumé) et se désactive lorsque le projecteur
est en stand-by (voyant rouge allumé). L’état de la sor-
tie TriG2 peut être configuré en sélectionnant rideau au
menu format. avec celle-ci, il est possible de commander
les rideaux motorisés latéraux qui délimitent à droite et à
gauche un écran de protection.
La sortie 12V Trig située à l’arrière du projecteur peut être
utilisée pour contrôler le fonctionnement d’une éventuelle
lentille anamorphique située face au projecteur.
INTERFACE USB - RS232 (CHAMP DE CONTRÔLE)
il est possible de contrôler les fonctions du projecteur et du
système HOST via ordinateur ou autres dispositifs dédiés de
commande à distance, ceci en les reliant aux connecteurs
rS232 ou USB situés sur le panneau des connexions. Le pro-
jecteur a un port rS232 présent à l’arrière
(utilisable unique-
ment pour les opérations de service) et un sur le panneau
arrière du système HOST. nous conseillons d’utiliser des câ-
bles sériels ou USB d’excellente qualité pour éviter toute dégra-
dation des signaux électriques de commande et en permettre
ainsi la bonne interprétation par le projecteur. Pour l’utilisation
du port USB, il faudra installer sur l’ordinateur de contrôle un
driver spécifique SiM2, lequel peut être fourni par le vendeur/
distributeur. Sur demande, SiM2 fournit également un docu-
ment contenant plus de détails sur le protocole utilisé pour la
programmation des systèmes de commande à distance.
POSSIBLE UTILISATION DES ENTRÉES :
(1,2) VIDEO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(3,4) S-VIDEO
Téléviseur, Lecteur DVD, Magnétoscope, Caméra, Console
de jeux vidéo
(5, 6,7,8) COMPOSANT / RGBS
Téléviseur, Moniteur HDTV, Lecteur DVD, Magnétoscope,
Caméra, Console de jeux vidéo
Lecteur Blu-ray, Lecteur HD-DVD
(9,10) GRAPHICS RGB
Ordinateur
(11) DVI-D
Lecteur HDTV, Lecteur DVD, Ordinateur
L’entrée du DVD-D n’est pas dotée de HDCP (High-band-
width Digital Copy Protection). Cette entrée ne visualise pas
les images codées en HDCP. Certaines cartes graphiques
plus récentes supportent désormais HDCP. Contacter le
fabricant de la carte pour plus d’informations.
(12,13,14,15,16,17) HDMI
Moniteur HDTV, Lecteur DVD, Console de jeux vidéo, Lec-
teur Blue-ray, Lecteur HDTV
(18) HD-SDI
appareils professionnels et vidéotransmission.
ESC
MENU
INPUT
12v TRIG
Trigger
Max 100mA
CONNECTEUR LAN RJ45 (Control)
Le système HOST est équipé d’un port Lan rJ45 pour le
contrôle à distance de l’unité. Consulter le chapitre 8 pour
plus de détails.
RS-232 USB LAN
CONTROL
PROJECTEUR - PANNEAU ARRIÈRE
