ht5000
Si la procédure automatique n’avait aucun effet intervenez en
programmant manuellement les valeurs de fréquence et de
phase, en approchant l’écran suffisamment pour constater le
résultat des réglages.
SETUP
Ce menu contient les réglages moins fréquents qui peuvent
être utiles en phase d’installation (par exemple le choix de la
langue de l’On Screen Display ou la visualisation de mires de
Test).
ORIENTATION
Vous pourrez retourner l’image projetée dessus/dessous ou en
réaliser une inversion spéculaire, de manière à l’adapter aux
configurations d’installation : table, plafond, table arrière et
plafond arrière.

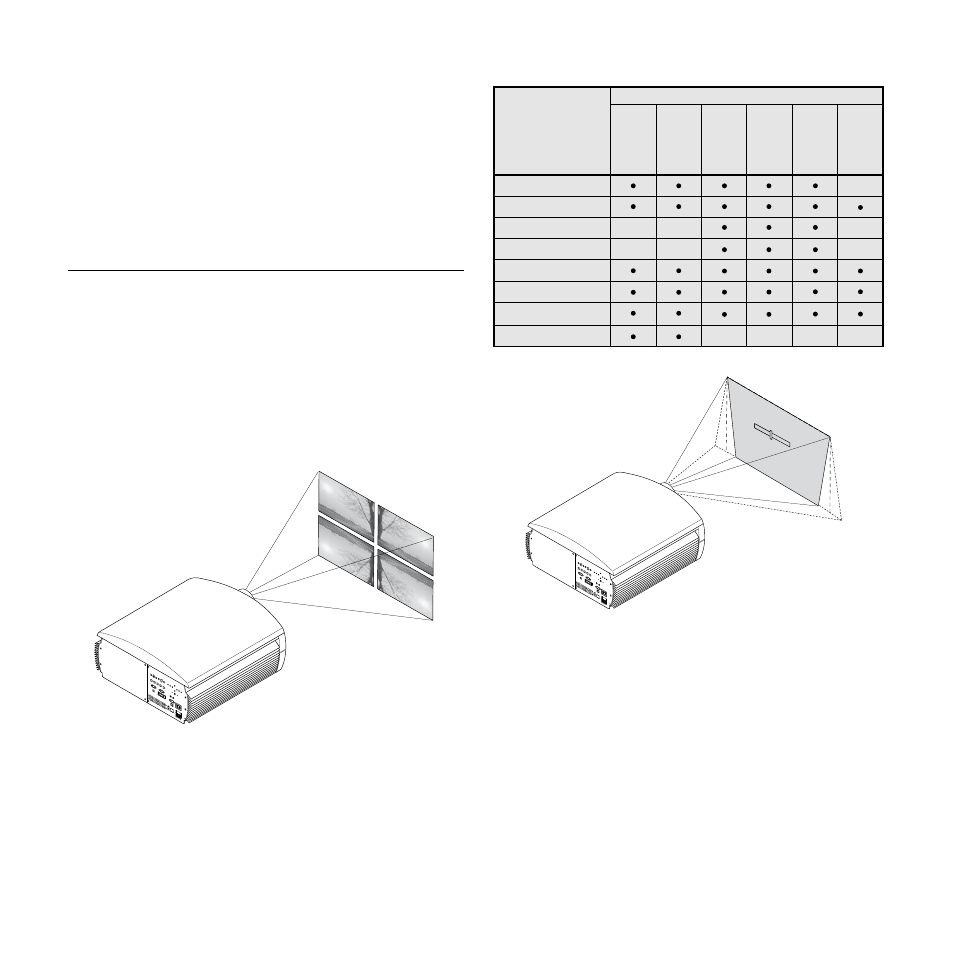

TRAPèZE
Pour obtenir une qualité optimale pour l’image projetée, il est
conseillé d’installer le projecteur sur un plan d’appui perpendi-
culaire à l’écran de projection. Si l’image projetée est inclinées
vers la droite ou vers la gauche utilisez les pieds à vis placés au
fond du projecteur pour aligner la base de l’image projetée et
la base de l’écran (Fig.0).
Trapèze
20%
Fig.6
Si les réglages sus-indiqués ne suffisent pas, pour centrer l’im-
mage sur l’écran de projection inclinez le projecteur et utilisez
le réglage Trapèze vertical pour compenser la distorsion en
résultant.
OBJECTIF
Le réglage ZOOM agit sur le zoom motorisé de l’objectif per-
mettant d’élargir ou de restreindre les dimensions de l’image
projetée.
En appuyant la touche
•
de la télécommande au niveau du
menu (zoom/focus) il est possible de visualiser un pattern qui
facilite l’opération de zoom/focus.
Ceci permet d’entrer dans l’environnement de zoom optique,
Position
Aspect
Vidéo S-V
idéo
RGBS YCrCb RGB Graphique RGBS 15kHz YCrCb 15kHz
Réglages
Entrées
Fréquence -
-
Phase
Correction Gamma
Température de couleur
Overscan
-
-
-
-
-
Retard Y/C - - - -
HDMI™
Table 6
Fig.19
