CONNECTEUR INTERFACE RS232 OU INTERFACE USB
Le projecteur peut être commandé d'un PC : simplement
conjugaison le connecteur d'interface au câble périodique
du RS d'un PC ou au câble de l'USB 1.1 d'un PC ou avec
LAN d'Ethernet (RJ45) en accordant avec l'Ethernet standard
10/100 Mbit e TCP/IP. (Fig.1)
L'Ethernet RJ45 et la commande d'USB exigent un logiciel
additionnel fourni par SIM Multimedia.
télécommande sur l’écran de projection ; les rayons infrarou-
ges seront reflétés par l’écran de projection vers le projecteur
(Fig. 19). Présence également d’un récepteur également sur
l’arrière du projecteur.
Evitez d’intercaler des obstacles entre la télécommande et
le récepteur placé sur le projecteur ; la présence d’obstacles
pourrait rendre inefficace le fonctionnement de la télécom-
mande.
SORTIES POUR ACTIONNEMENT D’ÉCRANS MOTORISÉS
I 0
12 Volt
TRIG 1
TRIG 2
120 mA
Le projecteur est pourvu de deux sorties (tension 1 Vdc) pour
la commande d’écrans de projection motorisés et la com-
mande de rideaux (ou volets) motorisés, utilisés pour délimiter
la surface utile de l’écran de projectionlorsque l’on change le
format de l’image projetée (Fig. 1).
Lasortie +1V s’active quand le projecteur est allumé (voyant
bleu allumé) et se désactive quand le projecteur est dans
l’état de stand-by (voyant rouge allumé). L’état de la sortie
peut être programmé avec l’option rideau du menu Format.
L’état de la sortie TRIG1 peut être programmé avec l’option
Rideau du menu Format. Par cette sortie, il est donc possible
de commander les volets motorisés latéraux qui délimitent à
droit et à gauche un écran de protection de format 16 :9 de
façon à délimiter la surface utile au format 4 :.

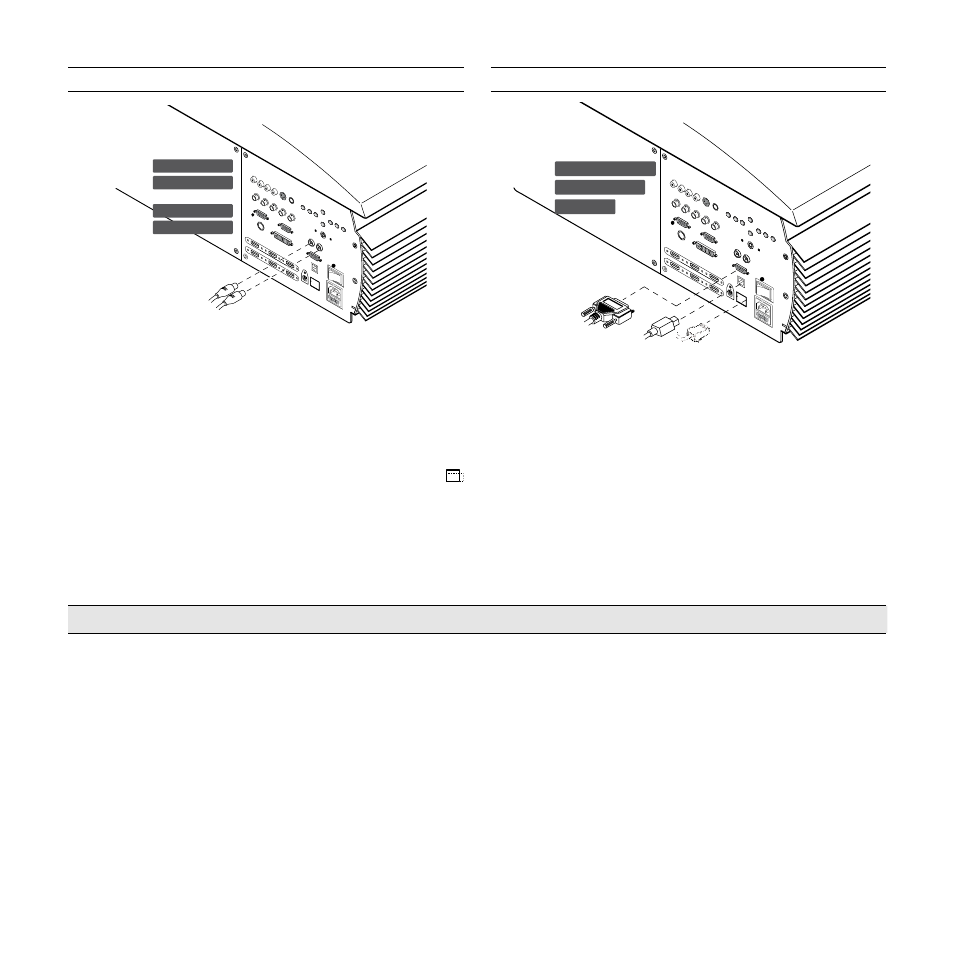

Fig. 1
Fig. 1
8 TÉLÉCOMMANDE
La télécommande fonctionne avec quatre piles de 1.5 V
format AAA.
Insérez les piles en ayant soin de respecter la polarité, comme
indiqué à l’intérieur du compartiment des piles de la télécom-
mande (Fig. ). Remplacez les piles quand la télécommande
ne parvient plus à envoyer les commandes au projecteur.
Si vous n’utilisez pas la télécommande pendant une longue
période, enlevez les piles pour éviter que les substances chimi-
ques qu’elles contiennent ne corrodent pas les circuits de la
télécommande.
La télécommande envoie les commandes au projecteur par
l’intermédiaire de rayons infrarouges.
Grâce au récepteur placé à l’avant du projecteur, il est possible
d’envoyer à l’appareil les commandes en pointant la
Fig. 19
I 0
LAN RJ45
CONTROL USB
CONTROL RS232
