CRYSTALCUBE—Manuel de l'utilisateur
– 3 –

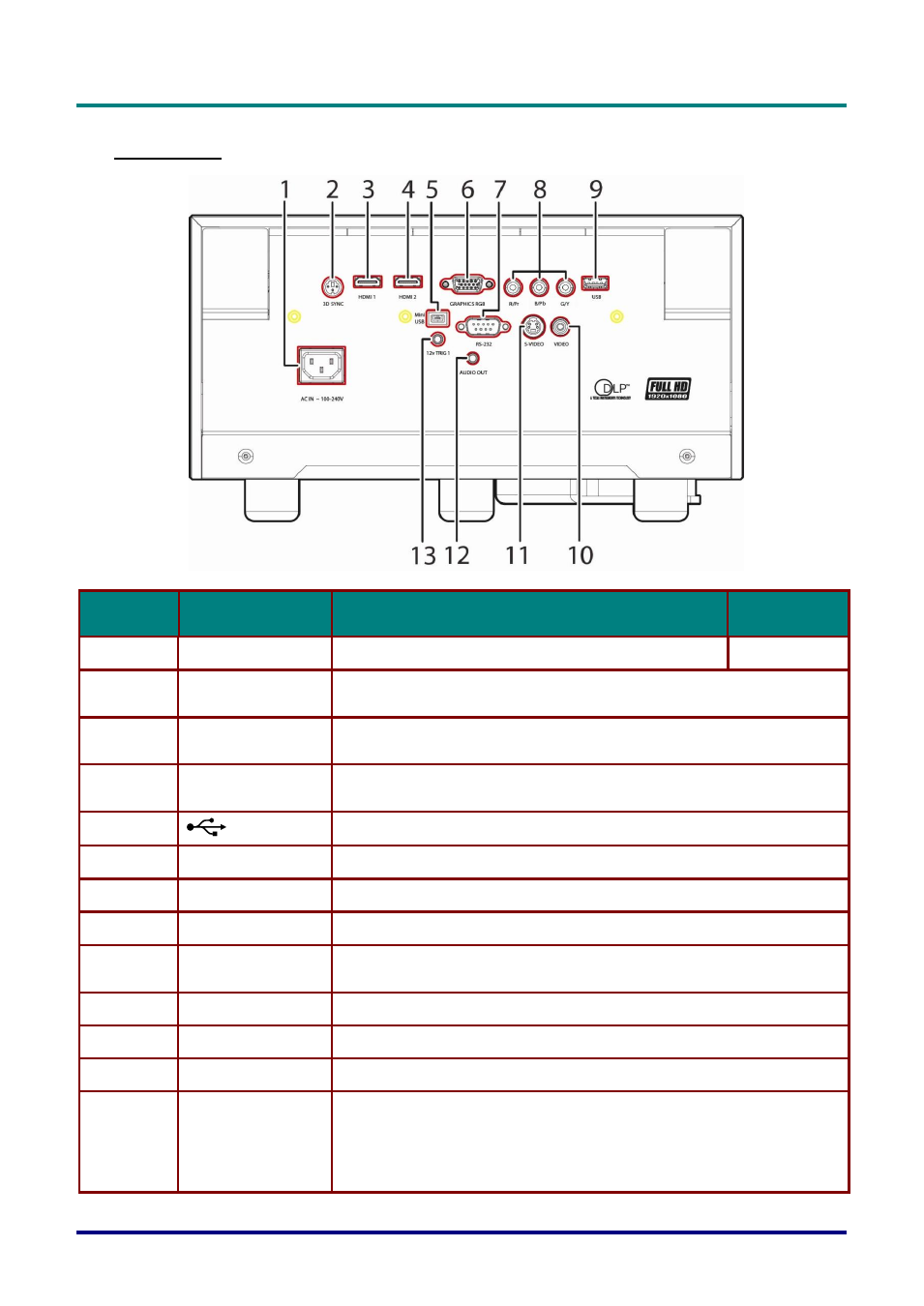

Vue arrière
E
LEMENT
E
TIQUETTE
D
ESCRIPTION
V
OIR PAGE
1.
ENTRÉ E CA
Branchez le CÂ BLE D'ALIMENTATION
2.
SYNC 3D
Branchez l'émetteur des lunettes IR 3D
(Remarque : Pour les lunettes IR 3D de marque Vivitek uniquement)
3.
HDMI 1
Branchez le câble HDMI depuis un périphérique HDMI depuis un
appareil HDMI
4.
HDMI 2
Branchez le câble HDMI depuis un périphérique HDMI depuis un
appareil HDMI
5.
(USB)
Branchez le câble USB depuis un ordinateur
6.
ENTRÉ E VGA
Branchez le câble RVB depuis un ordinateur
7.
RS-232C
Branchez un câble de port série RS-232 pour la commande à distance
8.
COMPOSANTE
Branchez le câble composite depuis un périphérique composite
9.
ALIMENTATION
USB
Pour la charge USB, 5 V c.c.
10.
ENTRÉ E VIDÉ O
Branchez le câble COMPOSITE câble d'un périphérique vidéo
11.
S-VIDEO
Branchez le câble S-VIDEO depuis un périphérique vidéo
12.
SORTIE AUDIO
Branchez le câble AUDIO vers un amplificateur audio
13.
DÉ CLENCHEUR
CC 12V
Une fois connecté à l'écran via un câble disponible dans le commerce,
l'écran se déploie automatiquement au démarrage du projecteur. L'écran
se rétracte lorsque le projecteur est éteint (voir les notes ci-dessous).
Remarque : n'utilisez pas de câble type mono 3,5 mm ; utilisez un câble
stéréo type 3 broches 3,5 mm
