SATEL ETHM-2 5

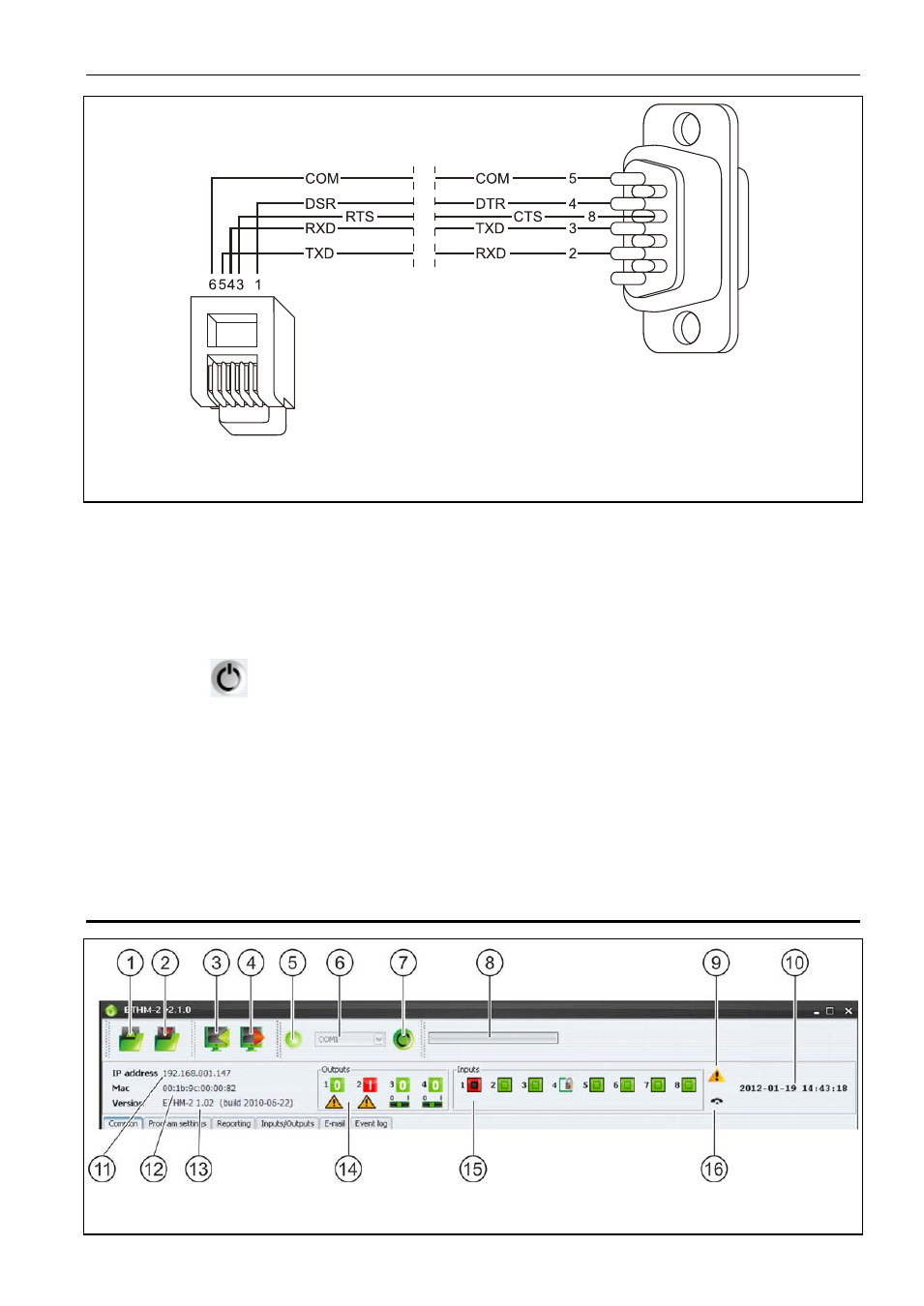

Fig. 2. Mode de connexion du module au port série de l'ordinateur. Á gauche, la vue
du connecteur RJ. Á droite, le connecteur femelle DB-9 du côté des points de soudage.
2. Démarrer le logiciel ETHM-2 Soft.
3. Dans l’onglet « Réglages du programme », sélectionner l’option « Port RS », et cliquer
sur le bouton « Appliquer ». Fermer et redémarrer le programme.
4. Dans la fenêtre du logiciel, choisir le port COM de l'ordinateur auquel le module est
connecté.
5. Activer la communication avec le module tout en cliquant avec le pointeur de la souris sur
le symbole .
6. La fenêtre de connexion s’affiche. Dans les champs, entrer :
− nom utilisateur (d’usine : « service » – voir : chapitre D
ETAILS DE CONNEXION p. 7) ;
− code (d’usine : « service » – voir : chapitre D
ETAILS DE CONNEXION p. 7).
7. Cliquer avec le pointeur de la souris sur le bouton « Connexion ». Les données sont
automatiquement téléchargées depuis le module.
8. Configurer les règles du module conformément aux directives.
9. Enregistrer des données au module.
4.3 M ENU PRINCIPAL
Fig. 3. Fragment de la fenêtre du logiciel du menu.
