2 SPW-250 SATEL
5 - carte électronique.
6 - vis de blocage du couvercle du boîtier.
7 - vis de fixation de l’autoprotection au support.
8 - couvercle du boîtier.
2. Description de la carte électronique
COM TMP TMP D 12V D D
3
D D
D
D D
D

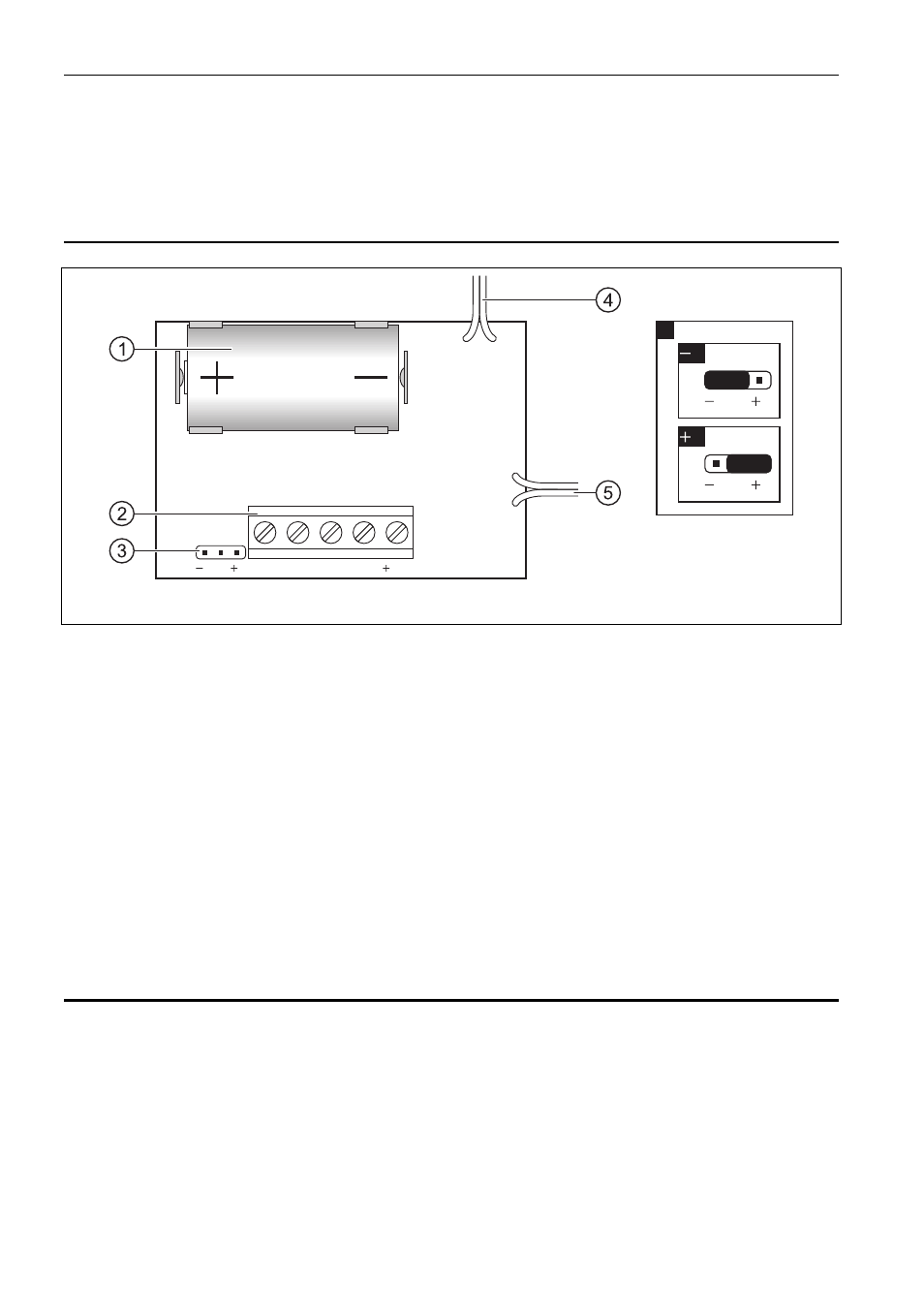

Fig. 2. Vue de la carte électronique et sélection du mode de commande de la signalisation.
Légende de la figure 2:
1 - batterie.
2 - bornes:
TMP - contact d’autoprotection (NC).
D
- entrée de commande.
COM - masse.
+12V - entrée d’alimentation.
3 - broches de sélection du mode du déclenchement de la signalisation:
-D - par coupure de la masse (commande de la masse);
+D - par coupure de la tension +12 V (commande de la tension +12 V DC ±15%).
4 - câbles pour le transducteur piézoélectrique.
5 - câbles pour le contact d’autoprotection.
3. Description du fonctionnement
La sirène doit être alimentée par tension constante de 12 V ±15%. La signalisation sonore
sera déclenchée après la perte du signal de commande parvenant à la borne D (en fonction
de la configuration: de la masse ou de la tension +12 V DC) et durera jusqu’au retour de ce
signal. La signalisation sera également déclenchée, si les câbles sont débranchés (perte
d’alimentation externe). Dans ce cas, l’alarme continuera jusqu’au déchargement de la
batterie ou jusqu’au rétablissement de l’alimentation externe.
Dans le cas des centrales d’alarme fabriquées par la société SATEL, il est recommandé
d’utiliser une sortie à faible courant à une polarité inverse pour commander (le cavalier dans
la sirène est mis en position –D).
