SIRENE
OPTIQUE ET ACOUSTIQUE
SD-3001
sd3001_fr 10/12
La sirène optique et acoustique extérieure SD-3001 est offerte en trois versions de coloris de
signalisation optique (rouge SD-3001 R, bleue SD-3001 BL et orange SD-3001 O).
1. Caractéristiques
• Signalisation sonore générée à l’aide d’un transducteur dynamique.
• Signalisation optique assurée par les voyants LED.
• Fonctionnement avec la batterie de secours.
• Sélection entre 4 types de tonalités.
• Système électronique protégé contre les intempéries.
• Autoprotection à l’ouverture du boîtier et à l’arrachement du support.
• Enveloppe intérieure en tôle galvanisée.
• Boîtier en polycarbonate PC LEXAN à haute résistance aux excellentes propriétés mécaniques.
Légende de la figure :
1 - trous pour le montage du couvercle.
2 - trous pour vis de fixation de l’embase au
support.
3 - transducteur dynamique.
4 - contact d’autoprotection (NC). Le contact
d’autoprotection dynamique peut être
remplacé par l’interrupteur à lames souples
hermétique (à acheter séparément).
5 - trou pour le passage du câble.
6 - trous pour vis de fixation du contact
d’autoprotection au support. Faire
particulièrement attention lors de la fixation du
contact pour ne pas détruire
des
rétrécissements le reliant à l’embase du
boîtier (ces rétrécissements seront rompus à
la tentative d’arrachement de la sirène du
support).
7 - carte électronique.
8 - trou d’évacuation d’eau (ne pas boucher).

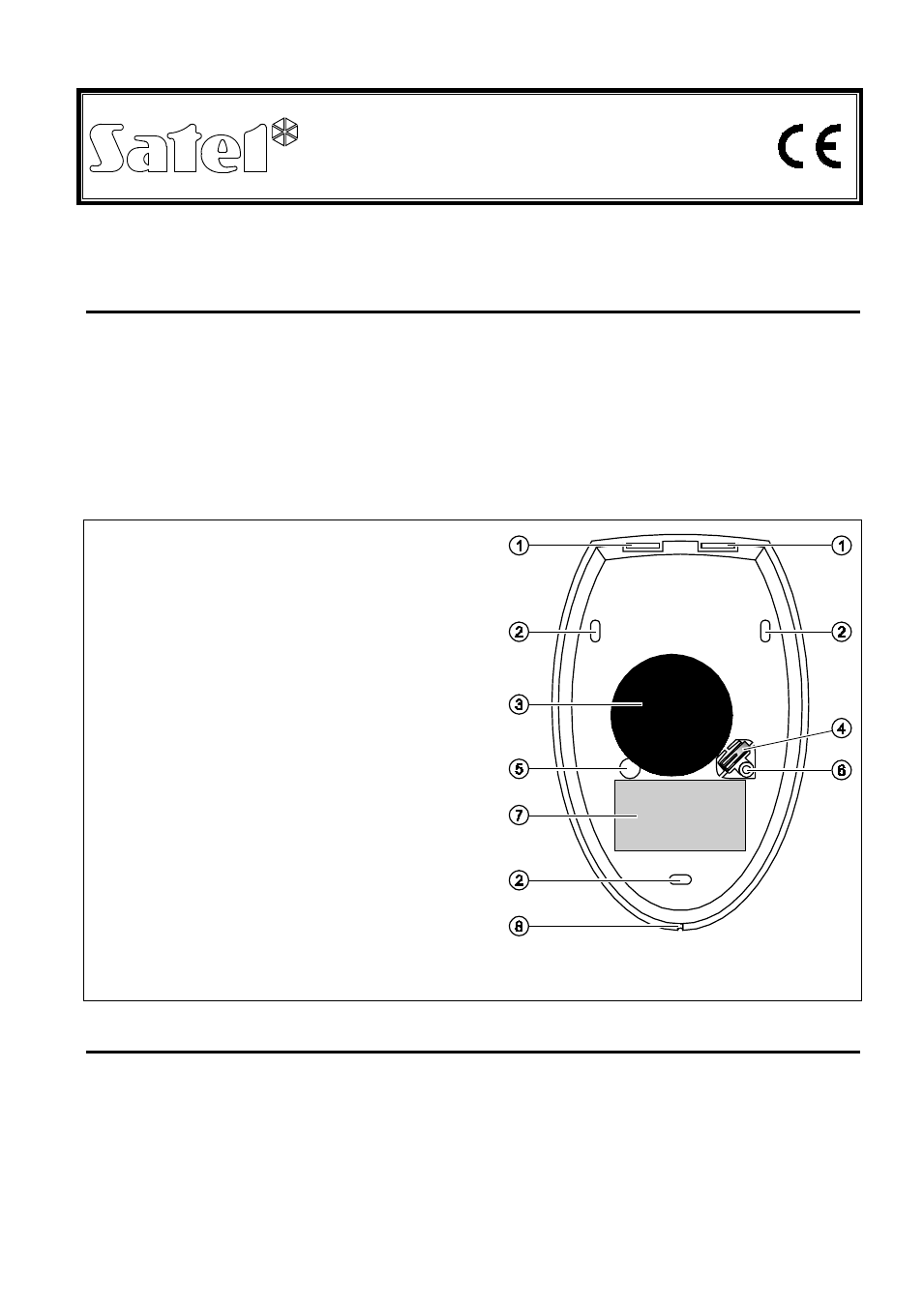

Fig. 1. Vue de l’embase du boîtier de la sirène.
2. Description de fonctionnement
La sirène fonctionne sous tension continue de 12 V ± 15%. La signalisation s'active après le
changement d'état sur l'entrée STA (signalisation acoustique) ou STO (signalisation optique).
Le mode de déclenchement est réglé par les broches PLA et PLO. L'alarme ne peut être déclenchée
que 20 secondes après la mise sous tension à condition que pendant ce temps, l'état sur l'entrée de
commande soit stable et conforme à celui réglé au moyen de broches pour l'état actif. Le retard de
20 secondes empêche le déclenchement d'alarme intempestif lors de travaux d'installation.
La durée maximale de la signalisation acoustique est définie à l'aide des broches TM0 et TM1 (le fait
que la sortie de la centrale d'alarme commandant la signalisation sera active plus longtemps n'est pas
