DETECTEUR D’INONDATION
FD-1
fd1_fr 01/12
Le détecteur d’inondation FD-1 est destiné à être utilisé dans les
locaux à risque de fuites d’eau. Dès que le niveau d’eau atteint la
hauteur à laquelle les électrodes de la sonde reliée au détecteur
sont placées, en environ 4 secondes, le détecteur commence à
signaler l’inondation (contacts du relais sont ouverts). Lorsque le
niveau d’eau descend au-dessous de la hauteur à laquelle les
électrodes de la sonde reliée au détecteur sont placées, la
signalisation arrête en quelques secondes (contacts du relais
sont fermés).
Légende de la figure 1 :
1 - bornes pour brancher une sonde.
2 - bornes pour activer/désactiver le voyant LED. La
signalisation à l’aide du voyant LED est activée, si le
cavalier est placé sur la borne.
3 - voyant LED indiquant l’état du relais. Allumé en rouge, si
les contacts du relais sont ouverts.
4 - contact d'autoprotection réagissant à l'ouverture du boîtier
et l'ouverture depuis un support d'un circuit intégré.
5 - bornes:
+12V – entrée d’alimentation,
COM – masse,
TMP – contact d’autoprotection,
NC – relais (NC).
Le détecteur surveille la tension d’alimentation. Si la tension chute au-dessous de 9 V (±5%),
les contacts du relais seront ouverts. Dès que la tension est rétablie à 9 V (±5%) au
minimum, les contacts du relais seront fermés.
Le détecteur est adapté aux systèmes de signalisation d’effraction et d’agression.
1. Installation
Le détecteur est destiné à être installé dans l'intérieur des locaux.
1. Sélectionner l’endroit d’installation.
2. Ouvrir le boîtier.
3. Faire une ouverture dans le boîtier pour les câbles de la sonde.
4. Faire passer les câbles de la sonde par l'ouverture du boîtier et visser aux bornes sur la
carte électronique.
5. Fixer la paroi arrière du boîtier à la surface de montage.
6. Fermer le boîtier du détecteur.
7. Vérifier le fonctionnement correct du détecteur en immergeant la sonde dans l’eau.
8. Fixer les câbles de la sonde et la sonde elle-même. Le détecteur est prêt à se mettre en
fonctionnement.

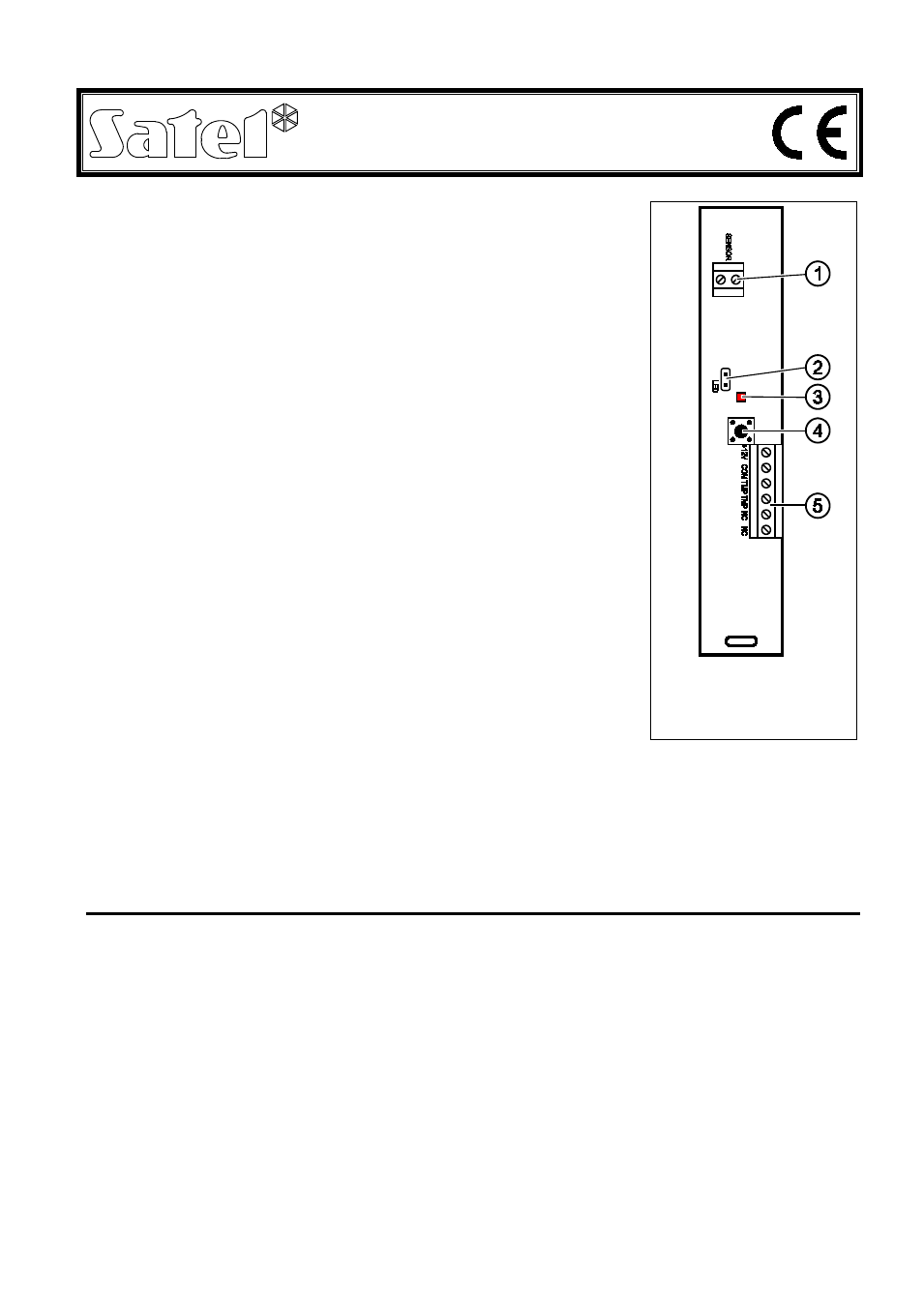

Fig. 1. Vue de la carte
électronique du
détecteur.
