AGD-100
DETECTEUR DE BRIS DE VITRE SANS FIL
agd100_fr 01/12
Le détecteur AGD-100 permet de détecter le bris de de vitre en verre ordinaire, trempé
et feuilleté. Il est destiné au fonctionnement dans le cadre du système bidirectionnel sans fil
ABAX avec le logiciel 1.06 (ou ultérieur) et avec la centrale INTEGRA 128-WR. La notice est
applicable au détecteur en version d’électronique 1.4 D ou ultérieure.
1. Description
L’alarme déclenche lorsque les sons à basse (coup) et haute fréquence
(bris de verre) seront enregistrés l’un après l’autre. Le canal
de fréquence haute est analysé pendant 4 secondes à partir du
moment de recevoir une onde sonore d'une fréquence basse
provoquée par un coup. La sensibilité du canal haute fréquence est
réglée par le biais de la radio.
Le voyant LED fonctionne uniquement en mode test :
− allumé pendant 80 millisecondes durant la période d’interrogation ;
− allumé pendant 500 millisecondes après l’enregistrement du son
à basse fréquence ;
− allumé pendant 2 secondes après l’enregistrement du son à haute
fréquence ou l’ouverture du contact d’autoprotection.

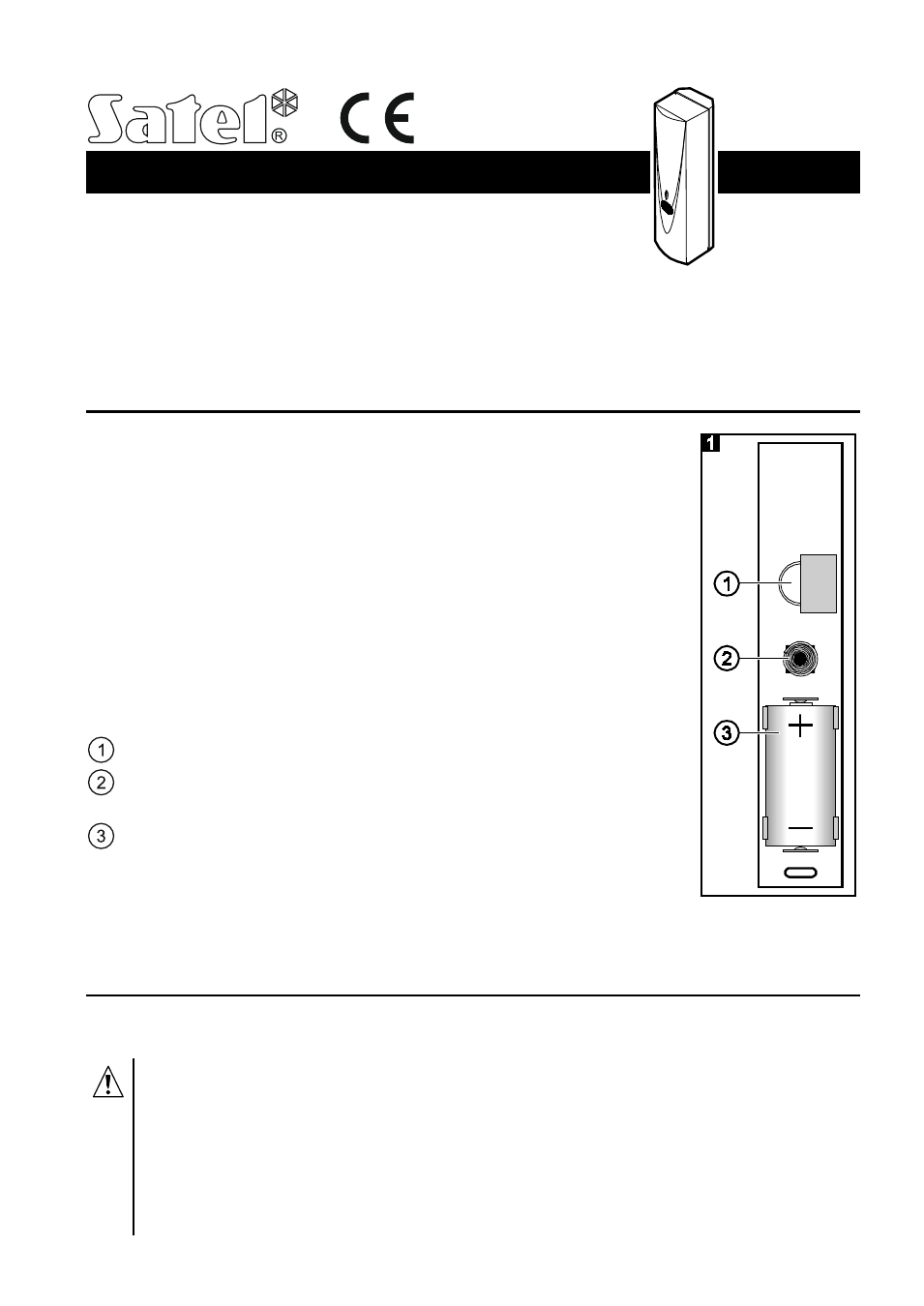

Fig. 1 : Vue de la carte électronique du détecteur :
microphone.
contact d'autoprotection réagissant à l'ouverture du boîtier
et au détachement du support.
batterie en lithium CR123A de tension de 3 V, assurant
le fonctionnement pendant 2 ans environ. Le détecteur contrôle
l'état de la batterie. Lorsque la tension est inférieure à 2,6 V,
la transmission envoyée pendant la période d'interrogation contient
l’information sur la batterie basse.
2. Installation
Le détecteur est destiné à être installé dans l'intérieur des locaux directement contre le mur.
Les surfaces en verre protégées doivent se touver à la portée de la détection du détecteur.
Les rideaux, portières, garnitures molles des meubles, plaques acoustiques etc.
absorbent le son et réduisent la portée de détection du détecteur.
Installer et remplacer la pile avec toutes les précautions nécessaires.
Le fabricant n’est pas responsable des conséquences d’une installation non
conforme de la pile.
Il est interdit de jeter des batteries usées. Par contre, il faut s'en débarrasser
conformément aux règles en vigueur sur la protéction de l'environnement.
