EXPANDEUR DE ZONES ET DE
SORTIES FILAIRES AVEC BLOC
D’ALIMENTATION
ACX-201
acx201_fr 11/12
L'expandeur de zones et de sorties avec bloc d'alimentation fonctionne en association
avec le contrôleur du système sans fil ACU-100. Il est desservi par un contrôleur
ACU-100 dans la version du logiciel 1.06 ou postérieure. Les 4 zones et 4 sorties
permettent de raccorder des dispositifs sans fil (détecteurs, sirènes, etc.) à un
système sans fil. Les zones d'expandeurs peuvent être configurées analogiquement
aux zones filaires. Les sorties d'expandeur sont des sorties à relais. L'expandeur
ACX-201 se situe à la 4
e
place de la liste des matériels gérés par le contrôleur.
Il possède une alimentation à decoupage incorporée à un rendement de 1,2 A et un
système d'alimentation et de contrôle de la batterie, avec la fonction de la batterie
déchargé.
1. Description du circuit imprimé

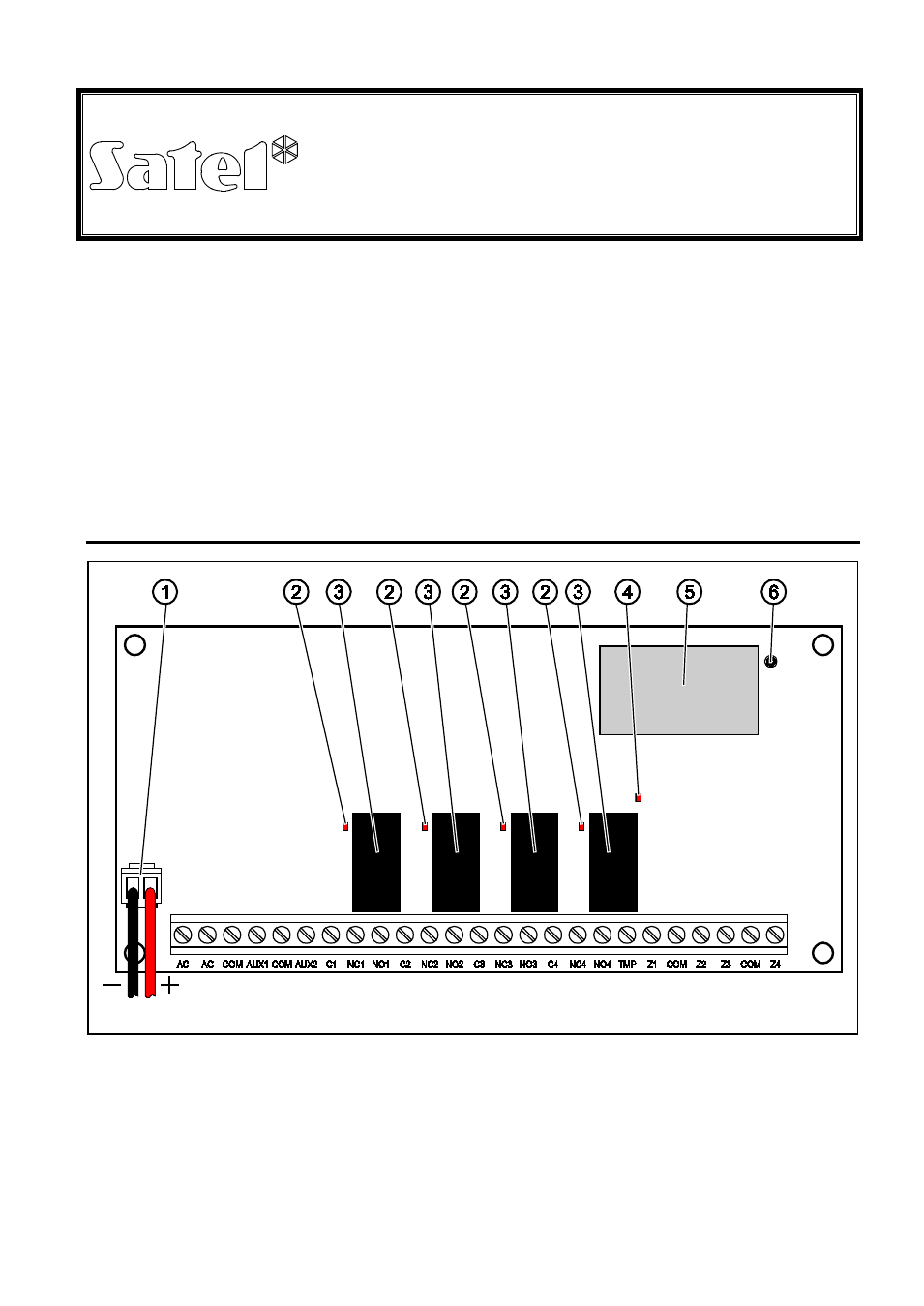

Fig. 1. Vue d’un circuit imprimé.
Légende pour la figure 1:
1 – câbles pour brancher la batterie (rouge +, noir -).
2 – voyants LED. Ils indiquent l'état de sorties en s'allumant quand une sortie est
active.
3 – relais.
4 – voyant LED. Il clignote pendant la communication avec le contrôleur ACU-100.
5 – blindage.
6 – connecteur pour brancher une antenne extérieure.
