SATEL ACX-100 2
Bus de communication (CLK, DAT) du module permet de brancher un contrôleur
ACU-100 au bus de communication. Connecter un contrôleur ACX-100 au module
exclut la possibilité de brancher le contrôleur à une centrale d'alarme au moyen du
bus de communication.
Voyant LED installé à côté des bornes du bus de communication signale par un
clignotement d'être en communication avec le contrôleur ACU-100. La fréquence de
clignoter dépend du nombre de modules ACX-100 branchés au contrôleur: plus de
modules, plus lentement le voyant clignote. En cas de manque de communication
avec le contôleur le voyant brille tout le temps, en plus tous les voyants s'allument
signalant l'état des sorties.
Broches A0, A1 et A2 servent à mettre une adresse individuelles du module (voir le
tableau 1). Chaque module ACX-100 branché au contrôleur ACU-100 doit avoir une
autre adresse de 0 à 4 (la mise d'une adresse plus élevée est lue comme 4). Cette
adresse doit être convenable au numéro d'un module suivant dans le système
conformément au tableau 2. Si un module est branché au contrôleur ACX-100, il faut
y régler une adresse 0, s'il n'y en a deux, une de ces adresses doit avoir une adresse
0, et l'autre une adresse 1 etc.

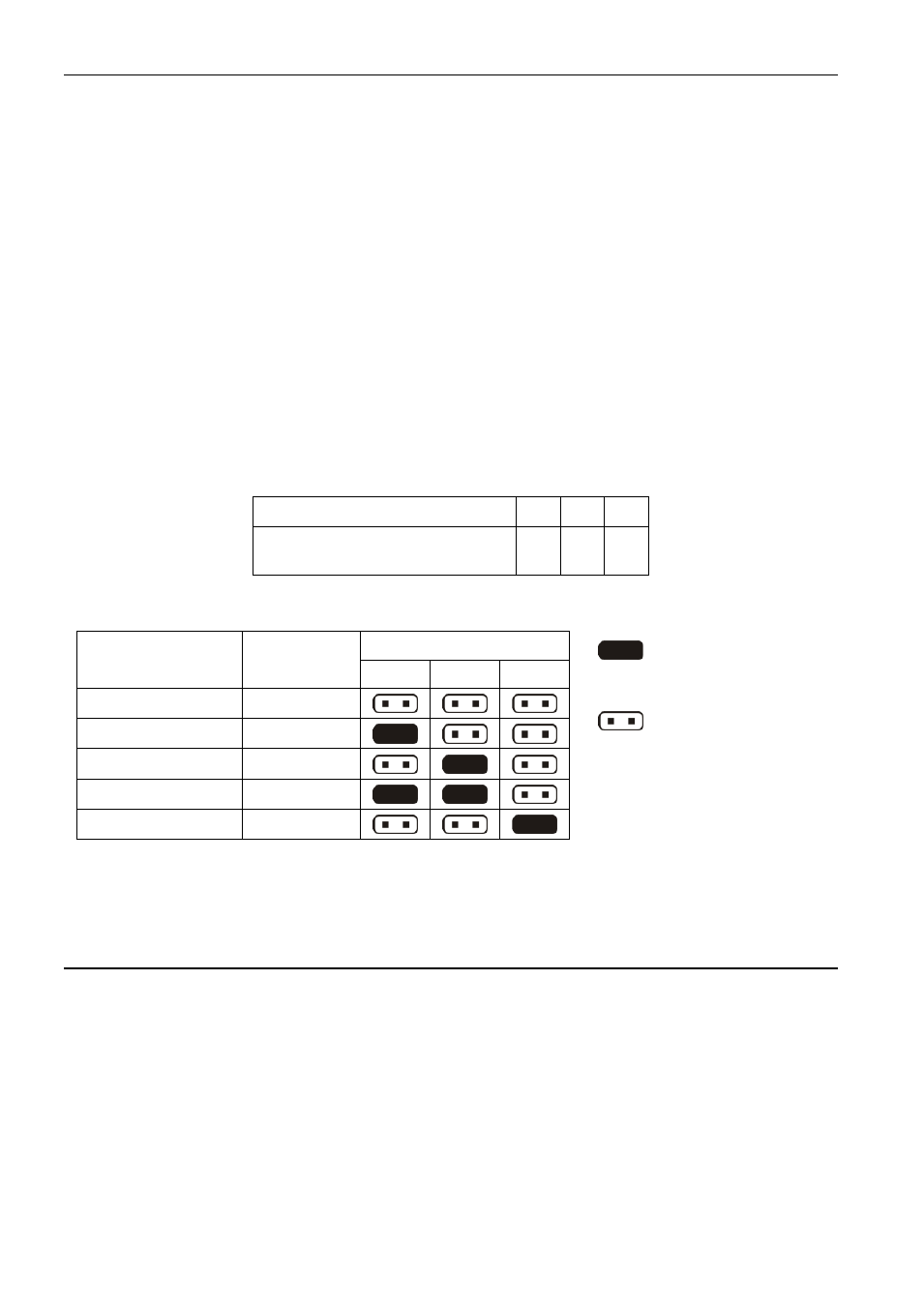

Broches A0 A1 A2
Valeur numérique
(quand un cavalier y est installé)
1 2 4
Tableau 1.
Numéro suivant
de module
Adresse
du module
Broches
A0 A1 A2
1 0
2 1
3 2
4 3
5 4
Tableau 2.
Moyen de numération des sorties et des entrées de contrôle des modules ACX-100
dans le système sans fil a été décrit dans le mode d'emploi du contrôleur ACU-100.
2. I NSTALLATION
Le module d'extension des entrées et des sorties ACX-100 est installé dans un boîtier
plastique. Il doit être installé dans les locaux fermés, à une humidité de l'air normale.
Il est recommandé de réaliser toutes les connexions pendant l'alimentation coupée.
En vue d'un besoin de connecter les sorties et des entrées avec une centrale
d'alarme il est nécessaire que le lieu de l'installation du module soit près de cette
centrale. Cela permettra de diminuer la longueur des câbles connectant le module
avec la centrale.
Les informations complémentaires concernant le travail du module ACX-100 dans le
système sans fil, l'utilisation des sorties et des entrées de contrôle se trouvent dans le
mode d'emploi du contrôleur ACU-100.
– broches
court-circuitées
– broches ouvertes
