18 MICRA SATEL
2. NO – sélectionner ce type, si un dispositif aux contacts normalement ouverts est
raccordé à la zone ;
3. – en fonction du mode de fonctionnement :
− module de communication : 3. analogique – sélectionner ce type, si la zone va
gérer des signaux analogiques ;
− module d’alarme : 3. EOL 2k2 – sélectionner ce type, si une résistance 2,2 kΩ
est utilisée à la fin de ligne.

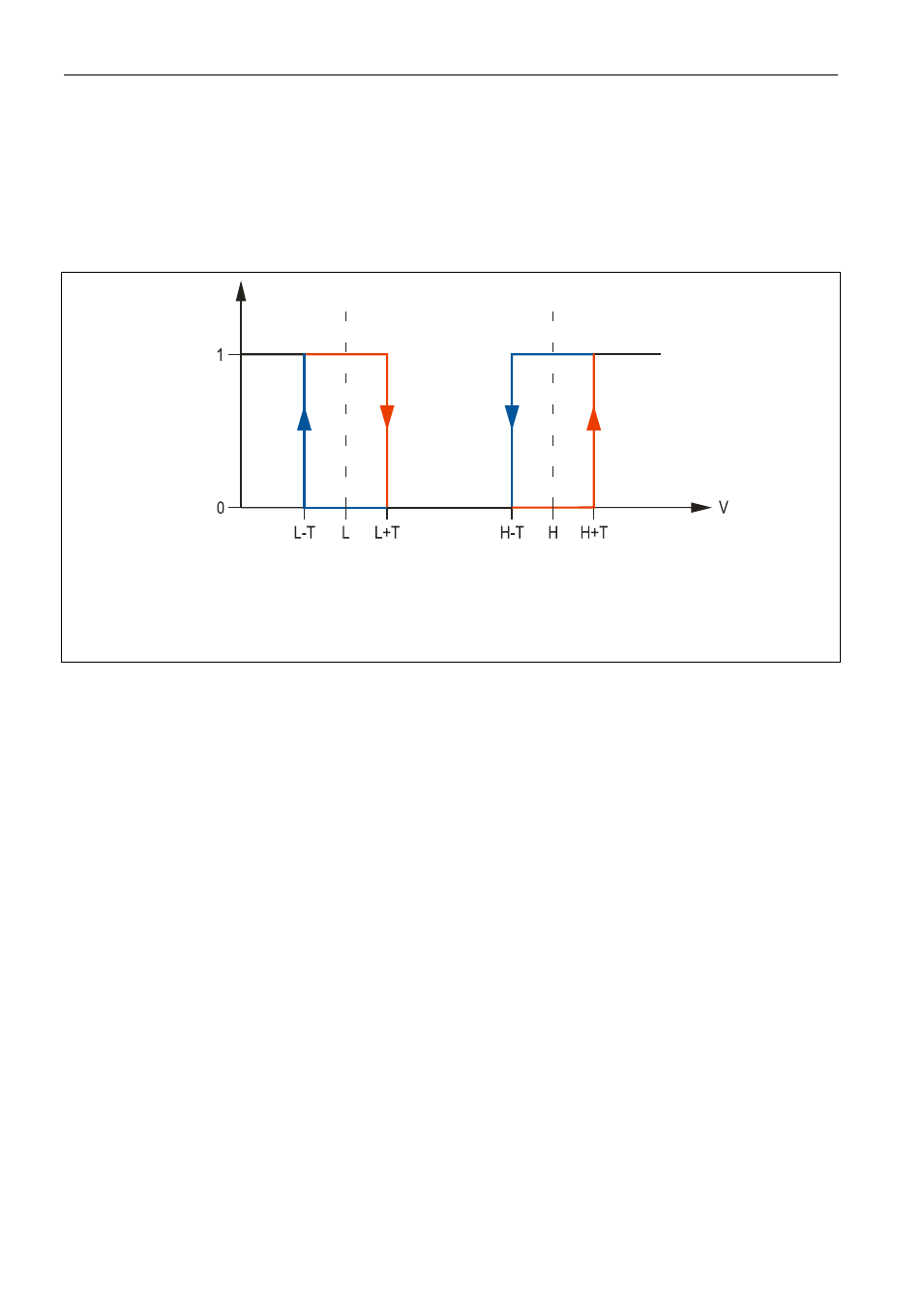

Fig. 10. Mode de fonctionnement de la zone analogique. 0 – pas de violation. 1 – violation.
L-T – niveau de tension L moins tolérance. L – niveau inférieur de tension. L+T – niveau
de tension L plus tolérance. H-T – niveau de tension H moins tolérance. H – niveau de
tension supérieur H+T – niveau de tension H plus tolérance.
Sensibilité – la durée pendant laquelle :
– la zone type NC doit être coupée de la masse pour que le module enregistre
la violation de la zone,
– la zone type NO doit être court-circuitée à la masse pour que le module enregistre
la violation de la zone,
– la zone type EOL doit être court-circuitée à la masse ou coupée de la masse pour que
le module enregistre la violation de la zone,
– la tension sur la zone analogique doit chuter au-dessous du seuil L (minus tolérance)
ou s'élever au-dessus du seuil H (plus tolérance) pour que le module puisse
enregistrer le dépassement de la valeur programmée (voir : fig. 10).
Les valeurs comprises entre 0 et 5100 ms (toutes les 20 ms) peuvent être programmées.
Retour – la durée pendant laquelle :
– la zone type NC doit être à nouveau court-circuitée à la masse pour que le module
enregistre la fin de violation,
– la zone type NO doit être à nouveau coupée de la masse pour que le module
enregistre la fin de violation,
– la résistance réapparaît sur la zone type EOL pour que le module enregistre la fin
de violation,
– la tension sur la zone analogique doit chuter au-dessous du seuil L (minus tolérance)
ou s'élever au-dessus du seuil H (plus tolérance) pour que le module puisse
enregistrer la fin de violation (voir : fig. 10).
La durée définie permet de limiter le nombre de transmissions envoyées. Les valeurs
comprises entre 0 et 255 secondes peuvent être programmées.
