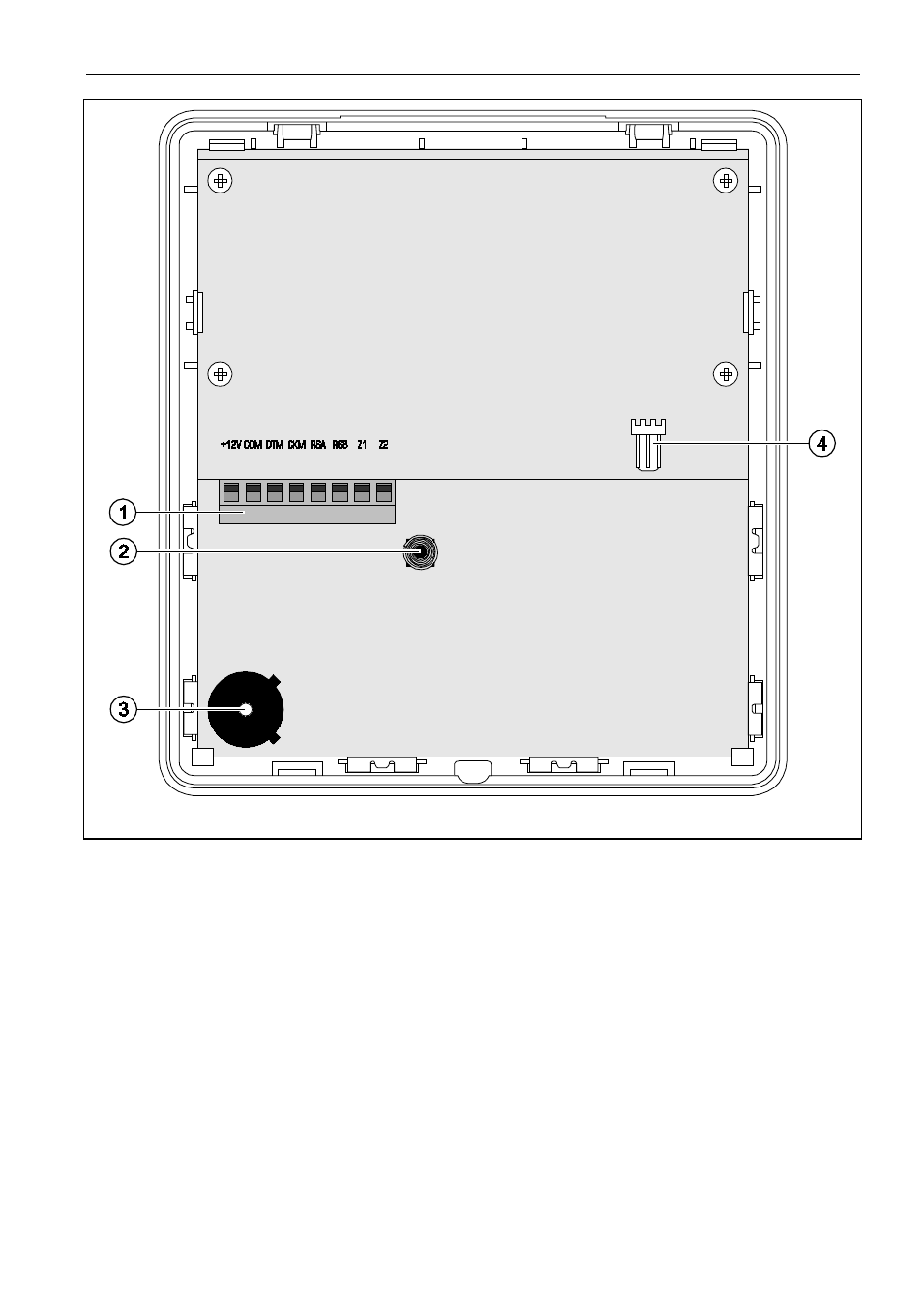

Fig. 2. Carte électronique du clavier dans le panneau avant.
Légende de la figure 2 :
1 - bornes :
+12V - entrée d’alimentation.
COM - masse.
DTM - données.
CKM - horloge.
RSA, RSB - bornes inutilisées.
Z1, Z2 - zones.
2 - contact d’autoprotection (NC).
3 - transducteur piézoélectrique.
4 - port RS-232 (TTL) – permet de connecter le clavier au port COM de l’ordinateur au
moyen du câble disponible avec le kit DB9FC/RJ-KPL produit par la société SATEL
et ensuite de mettre à jour le logiciel du clavier.
