SATEL VERSA Plus 11
1. Ouvrir le boîtier du clavier.
2. Poser l’embase du boitier sur le mur et marquer l’emplacement des trous de montage.
3. Percer les trous pour les chevilles.
4. Faire passer les fils par le trou de l’embase.
5. A l’aide de chevilles et de vis, fixer l’embase du boitier au mur.
6. Relier les bornes du clavier aux bornes correspondantes de la centrale d’alarme (voir :
fig. 3).
7. Fermer le boîtier du clavier.

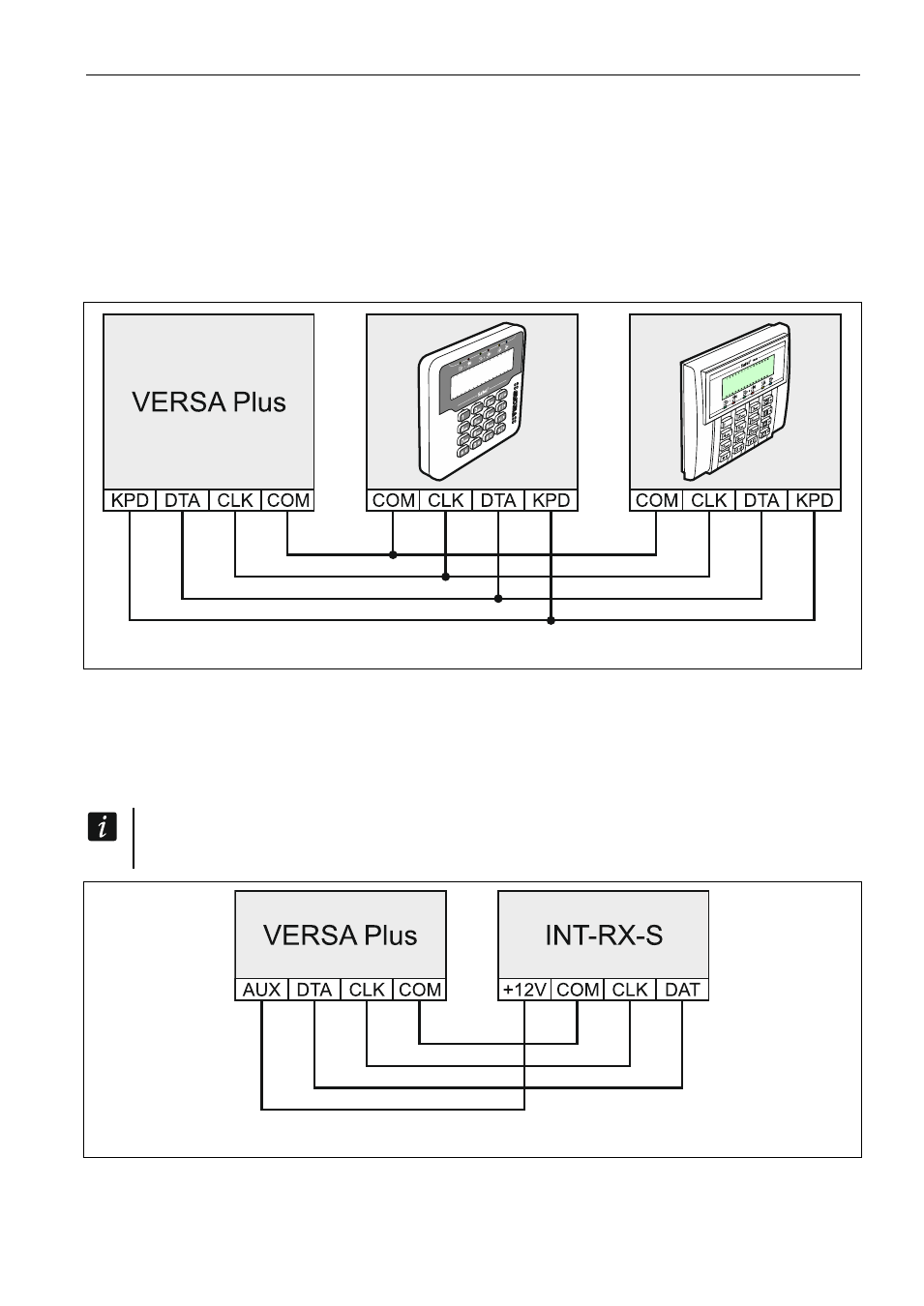

Fig. 3. Mode de raccordement des claviers à la centrale.
5.5.2 Raccordement du module d'extension de la gestion des télécommandes
433 MHz
Un module d’extension INT-RX-S ou INT-RX peut être raccordé à la centrale. Il permet
d’attribuer aux utilisateurs des télécommandes 433 MHz (jusqu’à 30 télécommandes).
L’adresse 7 (07h) doit être réglée dans le module.
Si le module d’extension INT-RX-S/ INT-RX est raccordé à la centrale, l’installation
du contrôleur VERSA-MCU n’est pas possible.
Fig. 4. Mode de raccordement du module INT-RX-S à la centrale.
