SATEL INT-VG 3
Numéro de
message
Etat de voyants
M3 M2 M1 M0
0 – voyant éteint
1 – voyant allumé
2
3
4
5
6
7
8
9
10
11
12
13
14
15

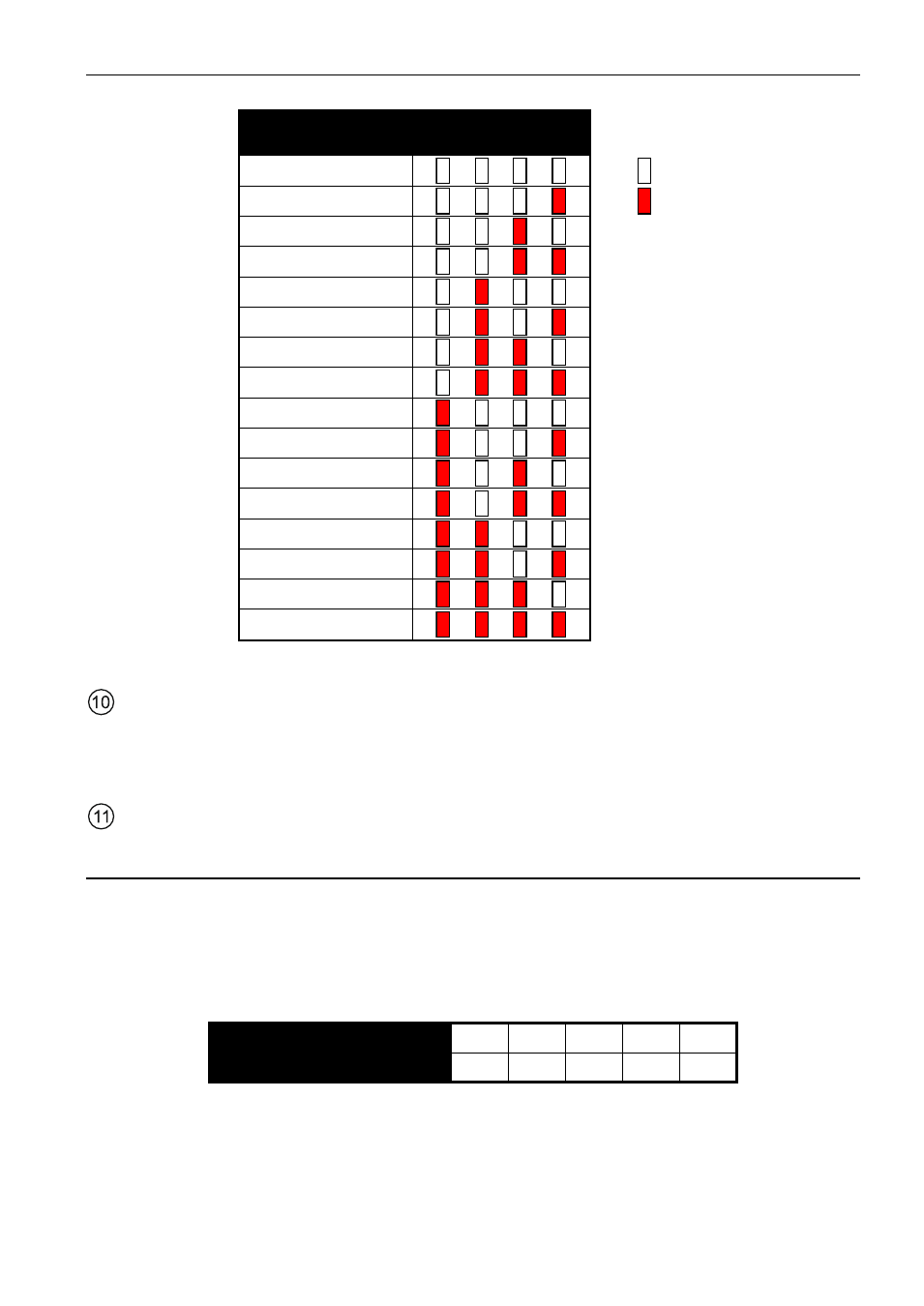

Tableau 1. Mode de présentation du numéro de message.
boutons pour la commande manuelle du module :
− REC – enregistrement du message ;
− PLAY – lecture du message ;
− MSG. NO – sélection du numéro du message.
microphone.
3.1 Micro-interrupteurs de type DIP-switch
Pour régler une adresse, utiliser les interrupteurs de 1 à 5. Chaque interrupteur a une valeur
numérique qui lui est assignée. En position OFF, c’est 0. Les valeurs numériques attribuées
à chaque interrupteur en position ON sont présentés dans le tableau 2. En additionnant
les valeurs numériques attribuées aux interrupteurs 1-5, on reçoit l'adresse indiquée
dans le module.
Numéro de l'interrupteur 1 2 3 4 5
Valeur numérique 1 2 4 8 16
Tableau 2. Valeurs numériques attribuées aux micro-interrupteurs en position ON.
