SATEL GSM LT-1 7
Il est recommandé d’installer le module dans l’ordre suivant :
1. Raccorder l’antenne au connecteur sur la carte électronique. Si les murs épais,
les cloisons métalliques, etc. réduisent la portée du signal radio, utiliser une antenne qui
peut être installée à une certaine distance du module pour obtenir un bon signal GSM.
Ne pas installer l’antenne en parallèle des fils de l’installation faible tension ce qui peut
provoquer le brouillage du signal.
2. Connecter la centrale, le téléphone ou un autre dispositif équipé en transmetteur
téléphonique aux bornes R-1 et T-1.
3. Connecter les fils d’alimentation aux bornes +12V et GND.
4. Mettre le module sous tension.
5. Utilisant une fonction appropriée, entrer le code PIN de la carte SIM (si le code est requis).
6. Couper l’alimentation du module.
7. Insérer la carte SIM dans le logement SIM (voir : fig. 4).

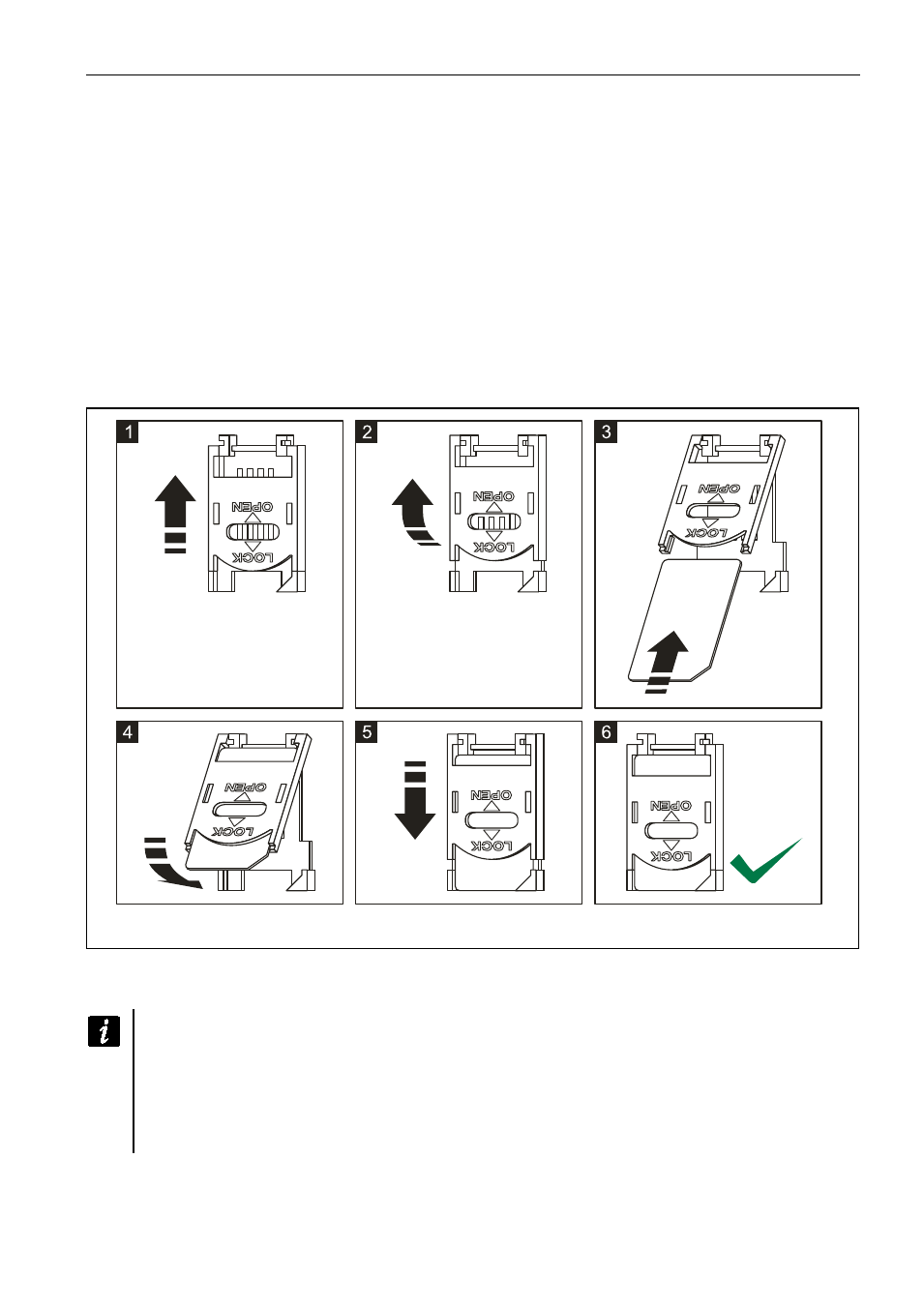

Fig. 4. Mode d’installation de la carte SIM.
8. Remettre le module sous tension. La connexion du téléphone sur le réseau GSM peut
durer quelques minutes.
Si le code PIN de la carte SIM n’est pas saisi pendant 10 minutes, la tension sur
la ligne téléphonique sera coupée.
Si le code PIN est saisi erronné trois fois, la carte SIM sera bloquée. Pour débloquer
la carte SIM, l’insérer dans un téléphone mobile et saisir le code PUK à l’aide
de la fonction [16].
9. Pour que le module fonctionne comme modem externe, connecter le port RS-232
du module au port correspondant du dispositif.
